Tapa y marco embellecedor para perfil telescópico Teleblock cromado mate Simon K45

REFERENCIA: KTLA1/31
PVR: 31,09€/unidad
Precio antes de impuesto. Tarifa vigente Nº 102
EMBALAJE: 1Ud
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Enlazable:  No
Acabado:  Grafito
Disponible en:  Disponible en grafito y cromado mate
Disponibilidad de KIT:  No
Protección contra entrada de polvo y pequeños objetos:  Si, gracias a la junta de silicona existente en la tapa que protege la entrada de elementos externos cuando no hay conexiones. Si, gracias a la junta de silicona existente en la tapa que protege la entrada de elementos externos cuando no hay conexiones.
Contenido del embalaje:  Tapa, marco embellecedor, goma pasacables y manual de instalación.
Observaciones:  Posibilidad de suministro en otros acabados (bajo pedido).

INFORMACIÓN TÉCNICA

Dimensiones:  Ø 127 mm
Profundidad:  11 mm
Altura del perfil en posición oculta:  3 mm
Elevación del marco desde nivel de suelo:  3,2 mm
Dimensiones personalización tapa de enrasamiento:  Ø 104 mm
Resistencia al calor:  +70ºC (según norma IEC 60670)
Extinguible:  +850ºC (según norma IEC 60670)
Resistencia al aislamiento:  >5 MΩ a 500 V
Rigidez dieléctrica:  Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Grado IP:  4X
Material de fabricación:  Termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  UNE-EN 60.670-23

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para empotrar en mobiliario.
Posibilidades de fijación:  Su diseño habilita el conexionado y paso de cableado permitiendo bajar el perfil teléscopico, integrandose en el mobiliario, manteniendo activas las conexiones y realizando la función de pasacables.
Tipo de fijación:  Mediante el roscado a 45º grados de la tapa sobre el cierre superior suministrado en el perfil telescópico Simon Teleblock K45.
Fijación sin accesorios:  La tapa y marco embellecedor se suministra con todo el material necesario para su instalación, no siendo necesario el uso de referencias adicionales para su fijación.
Extracción de la tapa:  Mediante giro a 45º grados de la tapa fijada sobre el cierre superior del perfil telescópico Simon Teleblock K45.
Extracción del marco:  Únicamente con herramienta
Intervalo de temperatura durante la instalación:  -5 a +60º C
Temperatura máxima durante la construcción de la obra:  +60º C
Mantenimiento:  Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

DATOS LOGÍSTICOS

Disponible en caja expositora:
Cantidad de embalaje:  1
Alto:  132.000
Ancho:  26.000
Profundo:  132.000
Unidad medida de la caja:  MM
Volumen de la caja:  453024.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  0.081
Peso bruto de la caja:  0.081
Unidad peso de la caja:  KGM
Código EAN:  8426436052130
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA


Aplicación tapa y marco para perfil telescópico Teleblock en sala de reuniones


Aplicación tapa y marco para perfil telescópico Teleblock en mesa

ktla1-31-tapa-marco-embellecedor-perfil-telescopico-teleblock-cromado-mate-simon-k45-frontal_7.jpg

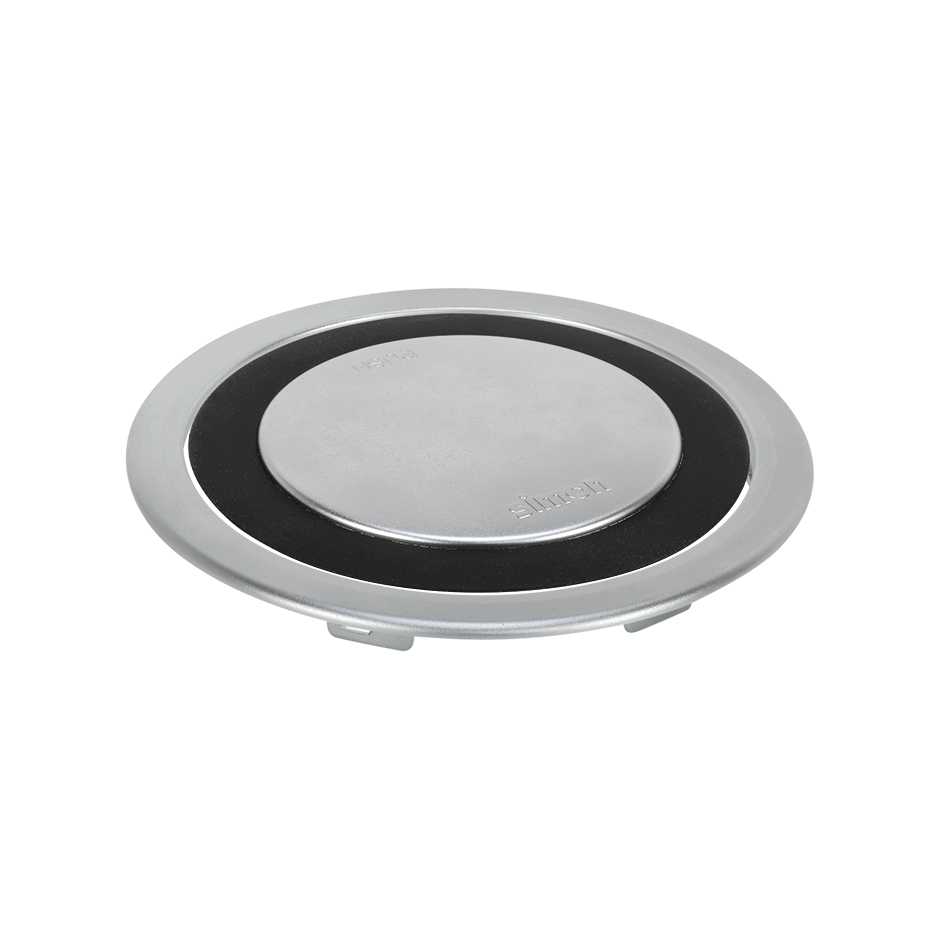

Vista frontal tapa y marco embellecedor Simon K45 cromado mate

ktle21x-perfil-telescopico-teleblock-elevacion-automatica-configurado-simon-k45-solucion_7.jpg

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

ktla1-31-tapa-marco-embellecedor-perfil-telescopico-teleblock-cromado-mate-simon-k45-frontal_7.jpg
ktle21x-perfil-telescopico-teleblock-elevacion-automatica-configurado-simon-k45-solucion_7.jpg

MANUAL DE INSTALACIÓN

manual
Hoja de instrucciones tapa y marco embellecedor para perfil telescópico Teleblock cromado mate Simon K45 DESCARGAR

DECLARACIONES DE PRODUCTO

manual
Declaración UE de conformidad tapa y marco embellecedor para perfil telescópico Teleblock cromado mate Simon K45 DESCARGAR
