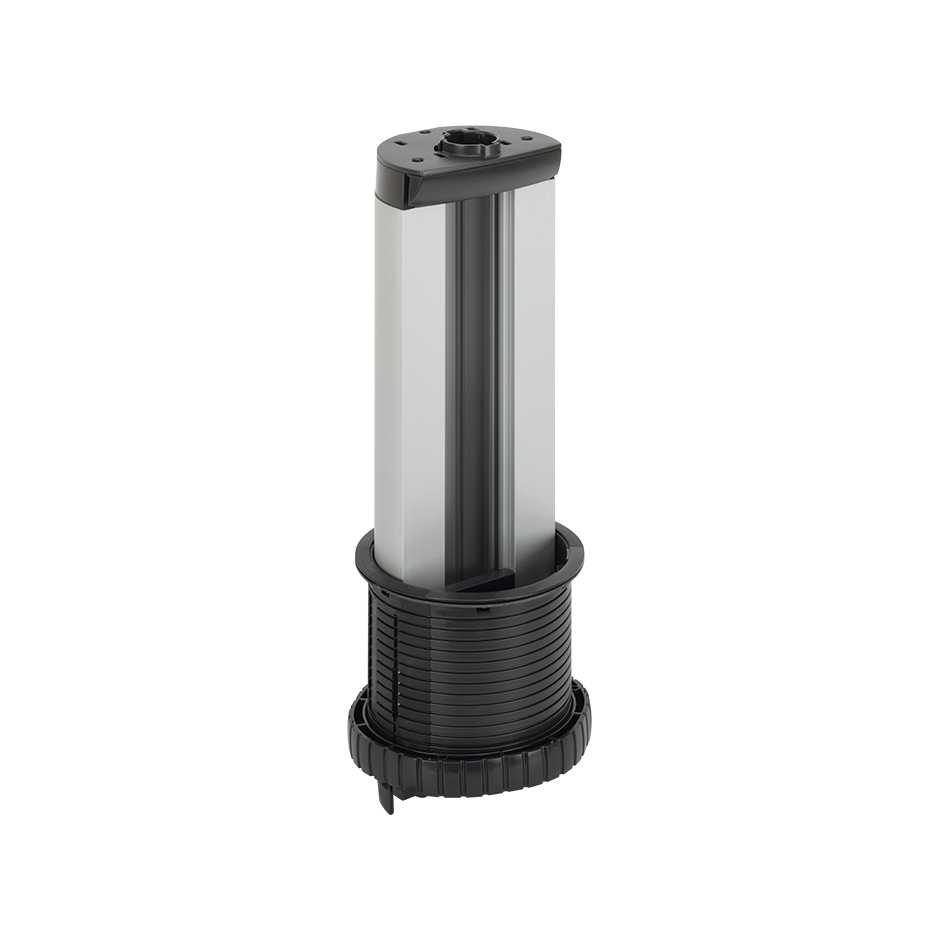

Perfil telescópico Teleblock con elevación manual de 5 elementos aluminio Simon K45
Simon K45

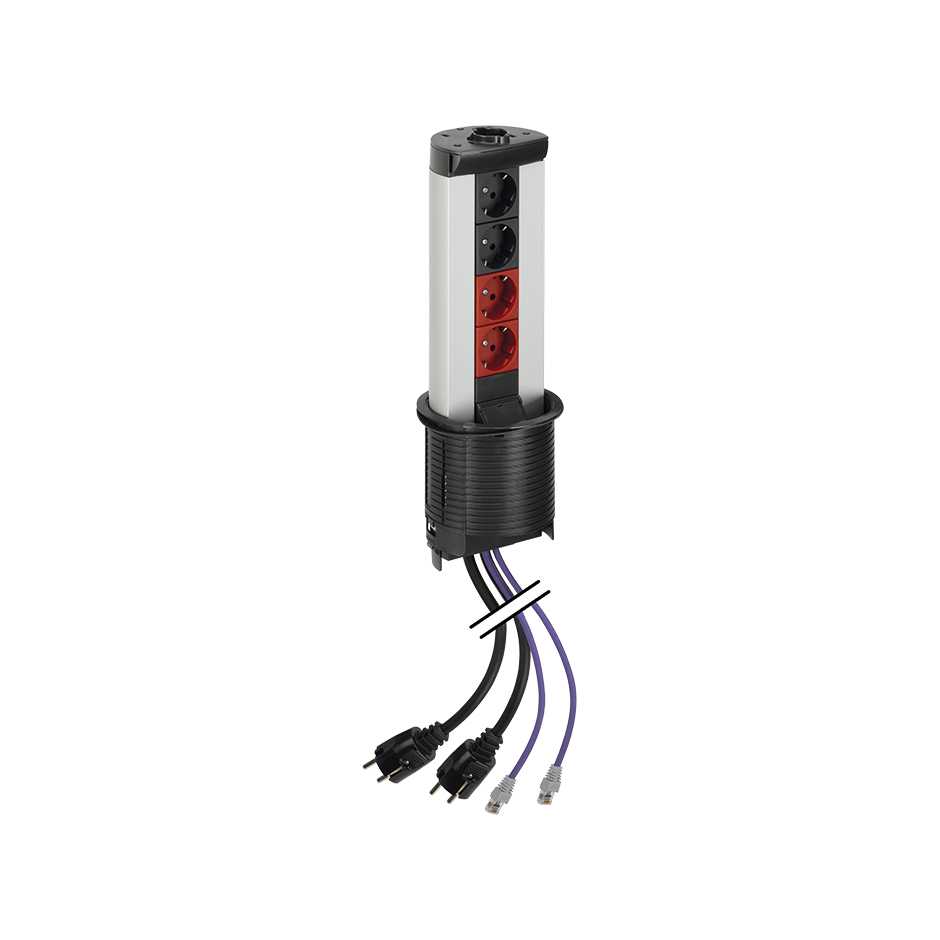

Perfil telescópico Teleblock con elevación manual de 5 elementos, en acabado color aluminio y perteneciente a la serie Simon K45.
Tiene unas dimensiones de 103 x 60 x 377 mm y está fabricado en metal y cuenta con 5 elementos y 5 módulos.
Este perfil se suministra con 1 placa ciega y 2 placas de 22,5x45 mm para una distribución interna del cableado más cómoda.
Está disponible en 2,3,4,5 y 6 elementos y para completar la instalación del producto, se debe combinar con la tapa y el marco embellecedor (referencias KTLA1/14 o KTLA1/31).
Es un perfil de aluminio anodizado con soporte fijación y cierre superior e inferior en termoplástico autoextinguible y libre de halógenos, que garantiza la no propagación de las llamas en caso de incendio y una baja toxicidad, en caso de emisión de humos.
Es apto para empotrar en mobiliario y cumple con la normativa europea UNE-EN 60.670-23 y para limpiarlo, tan solo vas a necesitar pasarle un paño seco y suave y nunca usar ni paños ni limpiadores abrasivos que contengan cloro.
-
Compatibilidad
Funciones de la gama Simon K45 y combinable con la gama de Cableado Eléctrico de Simon.
-
Observaciones
Para completar la instalación del producto debe combinarse con la tapa y marco embellecedor (refs KTLA1/14 o KTLA1/31)
-
Acabado
Grafito
-
Material
Metal
-
Contenido del embalaje
Perfil telescópico con elevación manual, juntas antideslizantes, tabique separador metálico, 2 tomas de tierra, 3 placas ciegas (1 ancha y 2 estrechas), rosca de fijación y manual de instalación.
-
Mercado disponible
México y Latinoamérica
-
RAL
7021
-
Disponible en
Disponible en 2, 3, 4, 5 y 6 elementos
-
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
-
Inmunidad electromagnética para cableado VDM
Asegurada mediante la fijación del tabique metálico en el raíl habilitado en el perfil para tal fin.
-
Resistencia al calor (ºC)
+70ºC (según norma IEC 60670)
-
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
-
IP
IP4X
-
Linkable
No
-
Temperatura máxima de trabajo (ºC)
+60º C
-
Número de entradas inferiores
1 entrada, con posibilidad de acceso de 6 cables a través de la sección inferior del perfil mediante la placa K20/14. El perfil se suministra con la sección inferior modular para permitir el acceso de diferente cantidad y tipología de cableado.
-
Protección contra polvo y pequeños objetos
Si, gracias a la junta de silicona existente en la tapa que protege la entrada de elementos externos cuando no hay conexiones. Si, gracias a la junta de silicona existente en la tapa que protege la entrada de elementos externos cuando no hay conexiones.
-
Dimensión del hueco (mm)
Ø 114 mm
-
Espacio para la distribución del cableado
El perfil se suministra con 1 placa ciega y 2 placas de 22,5x45 mm para una distribución interna del cableado más cómoda.
-
Rango de temperatura durante la instalación (ºC)
-5 a +60º C
-
Versión
5 elementos
-
Profundidad (mm)
377
-
Dimensiones (mm)
103 x 60 x 377
-
Elevación del marco desde el nivel del suelo (mm)
3
-
Altura del perfil en posición oculta (mm)
3
-
Altura del perfil en posición extendida (mm)
225
-
Número de posiciones de apertura de la tapa
1
-
Personalización de las dimensiones de la tapa de empotrar (mm)
Ø 104 mm
-
Acceso al cableado
A través del espacio habilitado en la sección inferior del perfil.
-
Extinción (ºC)
+850ºC (según norma IEC 60670)
-
Sentido de instalación
Horizontal,Vertical
-
Tipo de instalación
Apto para empotrar en mobiliario.
-
Orientación de la apertura
Superior e inferior.
-
Extracción de componentes
Únicamente con herramienta
-
Extracción de la placa
Únicamente con herramienta
-
Posibilidades de fijación

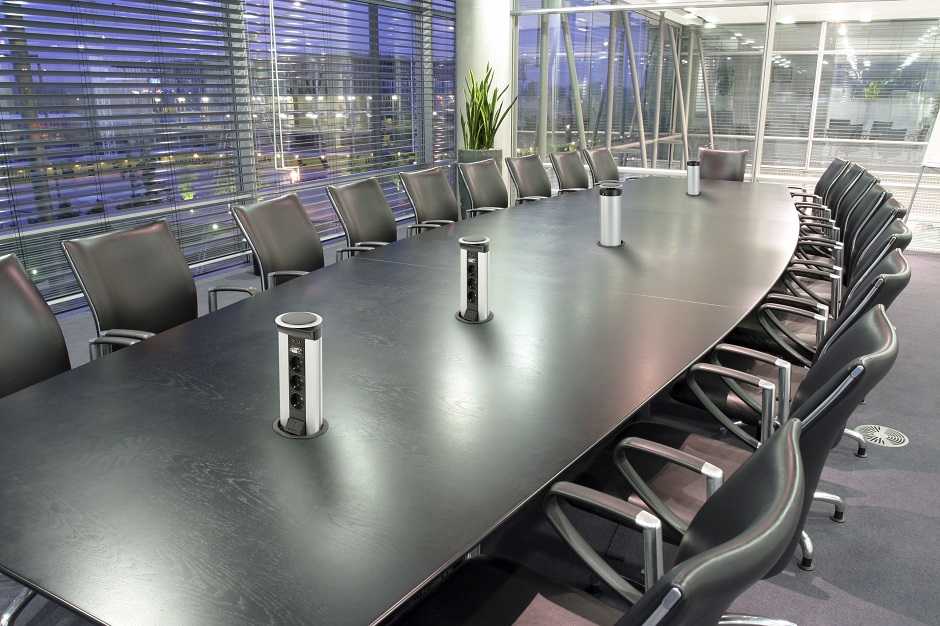

Su diseño permite la integración en cualquier tipo de mobiliario, combinando el perfil telescópico con la tapa y marco embellecedor (ref. KTLA1/14 con acabado grafito y ref. KTLA1/31 con acabado cromado mate)
-
Fijación sin accesorios
El perfil telescópico se suministra con todo el material necesario para su instalación, incluyendo el soporte de fijación, no siendo necesario el uso de referencias adicionales para su fijación.
-
Tipo de fijación
Mediante el apriete de la rosca de fijación suministrada junto al perfil telescópico Simon Teleblock K45.
-
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
EN 60670-1:2005 / EN 60670-1:2005 A1:2013 / EN IEC 63000:2018
-
Volumen producto
13332200MMQ
-
Peso neto
1.205KGM
-
Peso bruto
1.205KGM
-
EAN producto
8426436049543
-
Embalaje
1
-
Alto embalaje
140MMT
-
Ancho embalaje
214MMT
-
Profundo embalaje
445MMT
-
Volumen embalaje
13332200MMQ
-
Peso neto
1.205KGM
-
Peso bruto
1.205KGM
-
EAN embalaje
8426436049543
