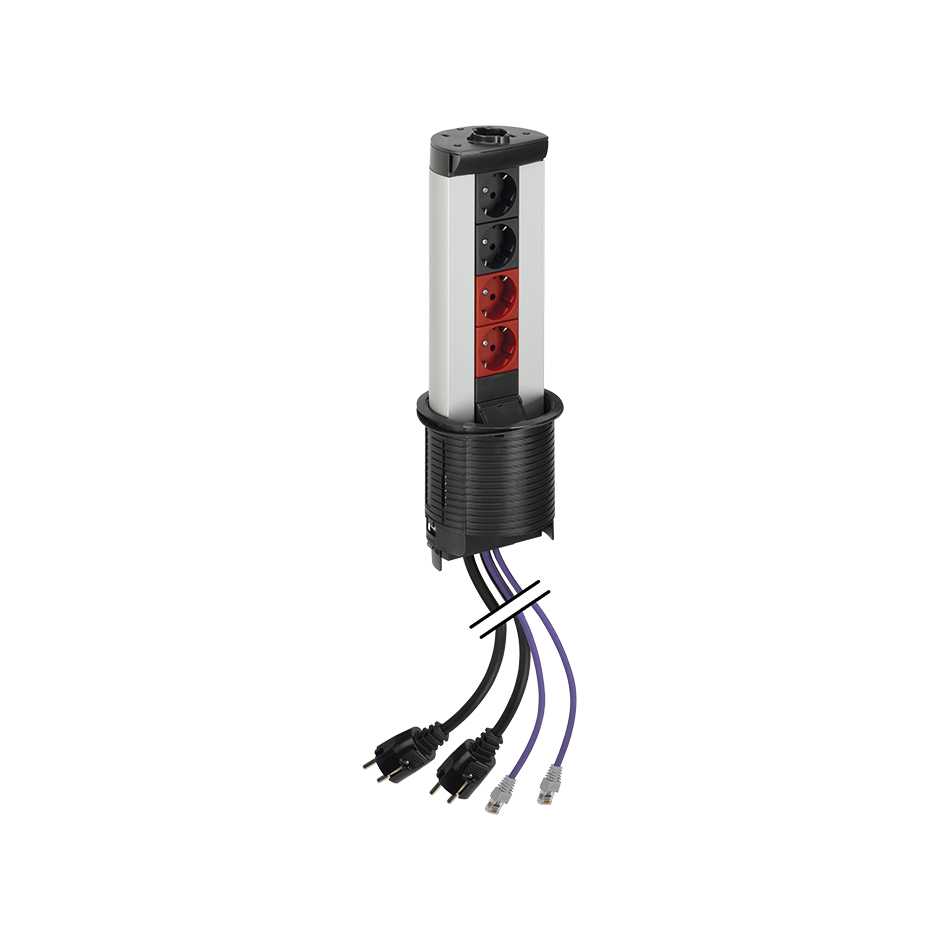

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Embalaje perfil telescópico Teleblock Simon K45 aluminio

Aplicación perfil telescópico Teleblock en sala de reuniones

Aplicación perfil telescópico Teleblock en sala de reuniones

Ref
KTL203

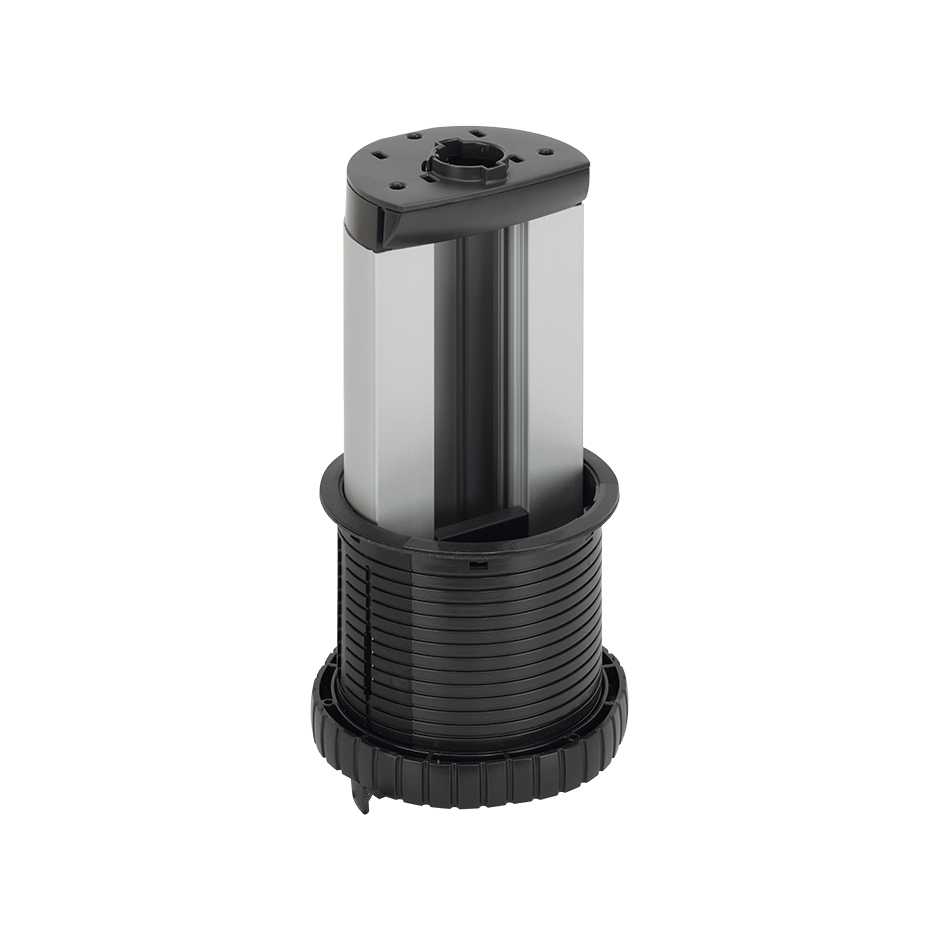

Perfil telescópico Teleblock con elevación manual de 3 elementos aluminio Simon K45

Precio/Unidad
98,49 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

KTL203.pdf

Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

Con sistema de conexiones rápidas plug & Play, el perfil telescópico Teleblock de la colección Simon k45, le garantiza la mejor y más rápida conexión para zonas de trabajo u oficinas. Compuesto de aluminio con acabados en grafito, se integra a la perfección en todo tipo de espacios y ambientes funcionales.

Incluye sistema de elevación manual con 3 posiciones, que facilita la necesidad de conexiones puntuales, en el mínimo espacio. Consta de 3 módulos para 3 elementos en un espacio compacto de una dimensión de 103 x 60 x 287 mm y se suministra con 1 placa ciega y 2 placas de 22,5 x 45 mm para una mayor comodidad en la distribución de cableado.

Está compuesta por aluminio anodizado, con soporte de fijación y cierre superior e inferior, de termoplástico autoextinguible y libre de halógenos, para evitar la propagación de llama y toxicidad por humo en caso de incendio.

Para completar la instalación, Simon k45 aconseja combinarse con tapa y marco embellecedor.

Información básica
  • Compatibilidad

    Funciones de la gama Simon K45 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con la tapa y marco embellecedor (refs KTLA1/14 o KTLA1/31)

  • Acabado

    Grafito

  • Material

    Metal

  • Contenido del embalaje

    Perfil telescópico con elevación manual, juntas antideslizantes, tabique separador metálico, 2 tomas de tierra, 3 placas ciegas (1 ancha y 2 estrechas), rosca de fijación y manual de instalación.

Información técnica
  • Mercado disponible

    México y Latinoamérica

  • Certificación CE

  • RAL

    7021

  • Disponible en

    Disponible en 2, 3, 4, 5 y 6 elementos

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Inmunidad electromagnética para cableado VDM

    Asegurada mediante la fijación del tabique metálico en el raíl habilitado en el perfil para tal fin.

  • Resistencia al calor (ºC)

    +70ºC (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • IP

    4X

  • Linkable

    No

  • Temperatura máxima de trabajo (ºC)

    +60º C

  • Número de entradas inferiores

    1 entrada, con posibilidad de acceso de 6 cables a través de la sección inferior del perfil mediante la placa K20/14. El perfil se suministra con la sección inferior modular para permitir el acceso de diferente cantidad y tipología de cableado.

  • Protección contra polvo y pequeños objetos

    Si, gracias a la junta de silicona existente en la tapa que protege la entrada de elementos externos cuando no hay conexiones. Si, gracias a la junta de silicona existente en la tapa que protege la entrada de elementos externos cuando no hay conexiones.

  • Dimensión del hueco (mm)

    Ø 114 mm

  • Espacio para la distribución del cableado

    El perfil se suministra con 1 placa ciega y 2 placas de 22,5x45 mm para una distribución interna del cableado más cómoda.

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60º C

  • Versión

    3 elementos

  • Profundidad (mm)

    287 mm

  • Dimensiones (mm)

    103 x 60 x 287

  • Elevación del marco desde el nivel del suelo (mm)

    3 mm

  • Altura del perfil en posición oculta (mm)

    3 mm

  • Altura del perfil en posición extendida (mm)

    135 mm

Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Personalización de las dimensiones de la tapa de empotrar (mm)

    Ø 104 mm

  • Acceso al cableado

    A través del espacio habilitado en la sección inferior del perfil.

  • Extinción (ºC)

    +850 ºC (according to standard IEC 60670)

  • Sentido de instalación

    Vertical (También es posible su intalación en horizontal).

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    Superior e inferior.

  • Extracción de componentes

    Only with tool

  • Posibilidades de fijación

    Su diseño permite la integración en cualquier tipo de mobiliario, combinando el perfil telescópico con la tapa y marco embellecedor (ref. KTLA1/14 con acabado grafito y ref. KTLA1/31 con acabado cromado mate)

  • Fijación sin accesorios

    El perfil telescópico se suministra con todo el material necesario para su instalación, incluyendo el soporte de fijación, no siendo necesario el uso de referencias adicionales para su fijación.

  • Tipo de fijación

    Mediante el apriete de la rosca de fijación suministrada junto al perfil telescópico Simon Teleblock K45.

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN 60670-1:2005 / EN 60670-1:2005 A1:2013 / EN IEC 63000:2018

Información logística
  • Volumen producto

    0.3 MMQ

  • Peso neto

    1.085 KGM

  • Peso bruto

    1.085 KGM

  • EAN producto

    8426436049499

  • Embalaje

    1

  • Alto embalaje

    140 MMT

  • Ancho embalaje

    214 MMT

  • Profundo embalaje

    445 MMT

  • Volumen embalaje

    13332200 MMQ

  • Peso neto

    1.085 KGM

  • Peso bruto

    1.022 KGM

  • EAN embalaje

    8426436049499
