Ref
KTLE216U

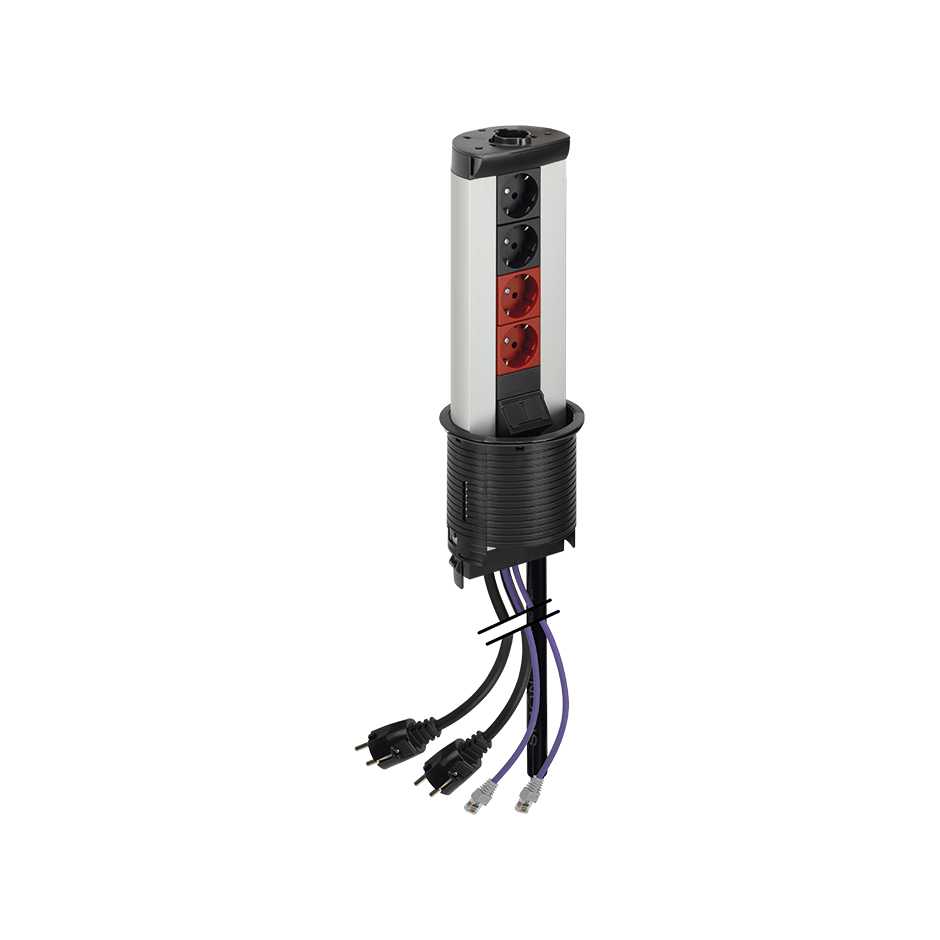

Perfil telescópico Teleblock con elevación automática configurado con 2 RJ45 de categoría 6 UTP aluminio Simon K45

Precio/Unidad
334,34 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

KTLE216U.pdf

Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

Comodidad e innovación se unen en el perfil telescópico Teleblock de la colección Simon K45, con elevación automática que garantiza la máxima eficacia para conexiones eventuales, se adapta a todo tipo de mobiliario y estilos decorativos gracias a sus acabados de aluminio.

Configurado con 2 conectores RJ45 de categoría 6 UTP, su base de enchufe es de tipo Schuko y compatible con clipaje Keystone I y II. Tiene una dimensión de 103 x 60 x 377 mm e incluye placa ciega y 2 placas de 22,5 x 45 mm para una mayor comodidad en la distribución interna de cableado.

Es compatible con fuentes de alimentación de 250 Voltios de tensión y 16 Amperios de intensidad y consta de 2 bases para circuito estándar y 2 bases para circuito de corriente estabilizada (SAI).

Fabricado con perfil de aluminio anodizado y soporte de fijación y cierre de termoplástico autoextinguible libre de halógenos, protege la estancia en caso de incendio evitando la propagación de llama y toxicidad por humo.

Información básica
  • Observaciones

    Para completar la instalación del producto debe combinarse con la tapa y marco embellecedor (refs KTLA1/14 o KTLA1/31)

  • Acabado

    Grafito

  • Material

    Metal

  • Contenido del embalaje

    Perfil telescópico con elevación automática, 2 bases grafito, 2 bases rojas, 1 placa de voz y datos inclinada, 2 módulos adaptadores, 2 conectores RJ45 de categoría 6 UTP, 2 latiguillos eléctricos de 2 metros de longitud terminados en clavija Schuko, 2 latiguillos de voz y datos de 2 metros de longitud terminados en conector RJ45 macho, juntas antideslizantes, tabique separador metálico, 2 tomas de tierra, 3 placas ciegas (1 ancha y 2 estrechas), rosca de fijación y manual de instalación.

Información técnica
  • Mercado disponible

    CE

  • Certificación CE

  • RAL

    7021

  • Disponible en

    Disponible configurado en 2 y 5 elementos y disponible para configurar en 2, 3, 4, 5 y 6 elementos

  • Sección de cable admitida (mm)

    De 1,5 a 2,5 mm

  • Compatible con conectores

    Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, Brand-Rex©, Corning© (Siemens©) Serie S500K y XS500, Panduit© Netkey, Rit© y otros fabricantes con clipaje basado en formato Keystone II.

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Inmunidad electromagnética para cableado VDM

    Asegurada mediante la fijación del tabique metálico en el raíl habilitado en el perfil para tal fin.

  • Formato

    Schuko

  • Carrera del cilindro de gas (elevación automática) (mm)

    271 mm

  • Resistencia al calor (ºC)

    +70ºC (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP4X

  • Linkable

    No

  • Temperatura máxima de trabajo (ºC)

    +60º C

  • Número de conexiones por terminal

    2 bocas de embornado por borna

  • Número de entradas inferiores

    1 entrada, con posibilidad de acceso de 6 cables a través de la sección inferior del perfil mediante la placa K20/14. El perfil se suministra con la sección inferior modular para permitir el acceso de diferente cantidad y tipología de cableado.

  • Número de placas

    1

  • Número de enchufes

    2 bases para circuito de corriente estándar y 2 bases para circuito de corriente estabilizada (SAI)

  • Tipo de placa

    Angled

  • Protección contra polvo y pequeños objetos

    Oui, grâce au joint en silicone situé dans le couvercle qui protège ce dernier des éléments extérieurs lorsqu'il n'y a pas de connexions.

  • Dimensión del hueco (mm)

    Ø 114 mm

  • Módulo adaptador RJ45

    Incluido en la placa de datos inclinada

  • Conector RJ45

    Incluye 2 conectores RJ45 de categoría 6 UTP

  • Placas RJ45 a presión

    Keystone I y II

  • Tipo de encaje a presión

    Keystone I y II

  • Espacio para la distribución del cableado

    El perfil se suministra con 1 placa ciega y 2 placas de 22,5x45 mm para una distribución interna del cableado más cómoda.

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60º C

  • Tipo de mecanismo

    Insertion

  • Versión

    5 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    377 mm

  • Dimensiones (mm)

    103 x 60 x 377

  • Elevación del marco desde el nivel del suelo (mm)

    3 mm

  • Altura del perfil en posición oculta (mm)

    3 mm

  • Altura del perfil en posición extendida (mm)

    225 mm

  • Longitud del cilindro de gas (elevación automática) (mm)

    589 x Ø 18 mm

Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Personalización de las dimensiones de la tapa de empotrar (mm)

    Ø 104 mm

  • Pelacables necesarios (mm)

    12 mm

  • Acceso al cableado

    A través del espacio habilitado en la sección inferior del perfil.. Suministrado con placa para acceso combinado de cableado eléctrico y voz y datos

  • Extinción (ºC)

    +850 ºC (according to standard IEC 60670)

  • Sentido de instalación

    Vertical y horizontal

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Número de terminales

    3 entradas / 3 salidas

  • Orientación de la apertura

    Superior e inferior.

  • Extracción de componentes

    Only with tool

  • Extracción de la cubierta

    Only with tool

  • Extracción del enchufe

    Only with tool

  • Posibilidades de fijación

    A sua conceção permite a integração em qualquer tipo de móveis, combinando o perfil telescópico com a tampa e espelho embelezador (ref.ª KTLA1/14 com acabamento grafite e ref.ª KTLA1/31 com acabamento cromado mate)

  • Fijación sin accesorios

    El perfil telescópico se suministra con todo el material necesario para su instalación, incluido el soporte de fijación, no siendo necesario utilizar referencias adicionales para su fijación.

  • Tipo de fijación

    Mediante el apriete de la rosca de fijación suministrada junto al perfil telescópico Simon Teleblock K45.

  • Tipo de conexión del terminal

    Fast

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN 50173-1:2018 / EN 60670-1:2005 / EN 60670-1:2005 A1:2013 / EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017

Información logística
  • Peso neto

    2.65 KGM

  • Peso bruto

    2.65 KGM

  • EAN producto

    8426436055346

  • Embalaje

    1

  • Alto embalaje

    146 MMT

  • Ancho embalaje

    246 MMT

  • Profundo embalaje

    617 MMT

  • Volumen embalaje

    22.16 DMQ

  • Peso neto

    2.65 KGM

  • EAN embalaje

    8426436055346
