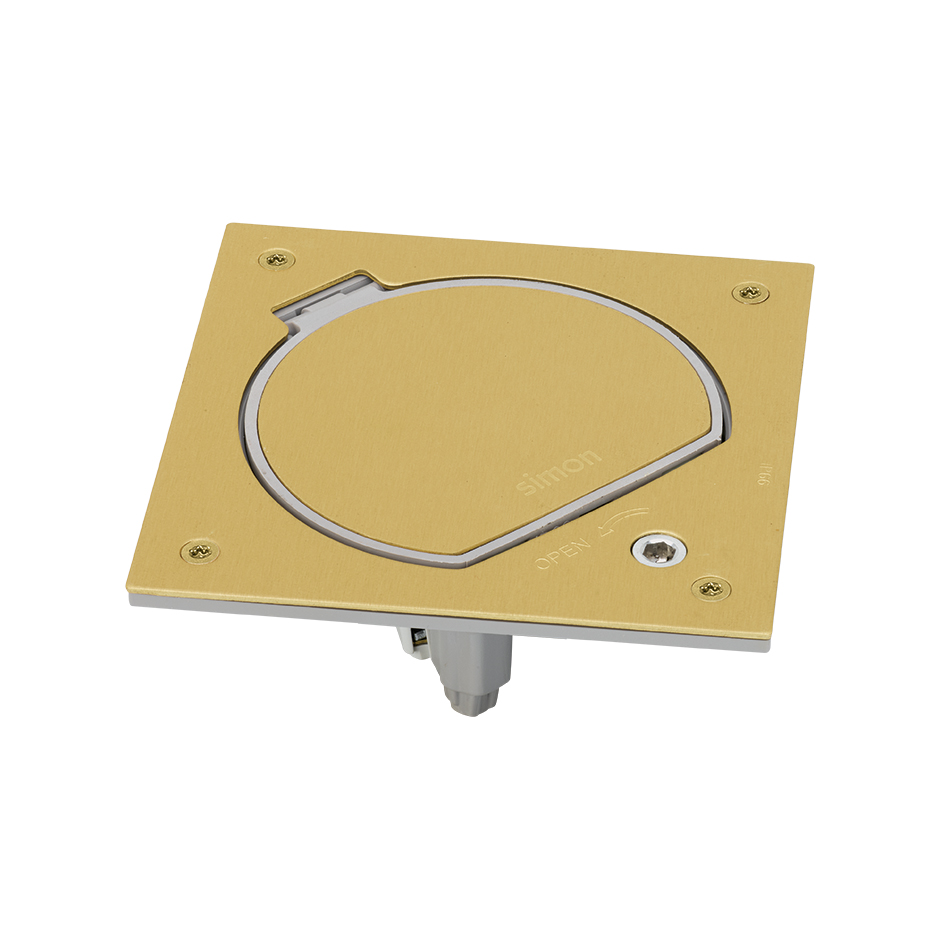

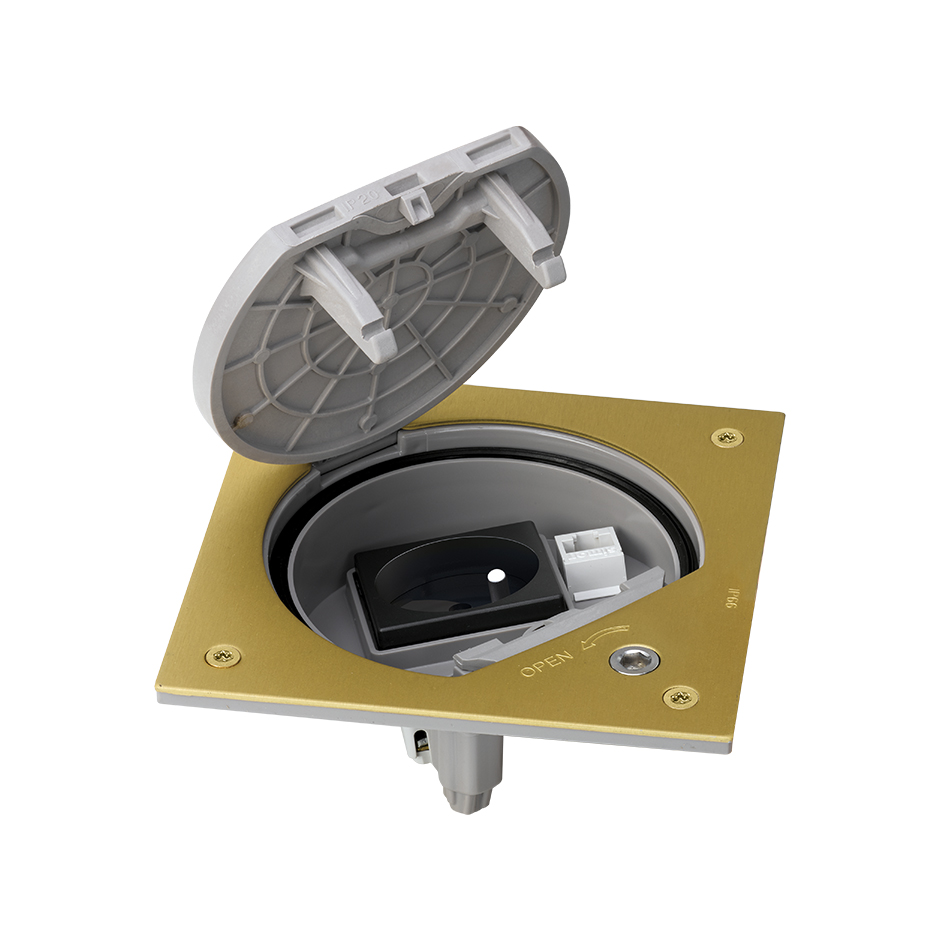

Unidad portamecanismos IP66 con cierre de seguridad y una base de enchufe francesa con 1RJ45 de categoría 5e UTP latón Simon K45
Simon K45
La serie Simon K45 dispone de la Unidad portamecanismos IP66 con seguridad y base de enchufe francesa con un conector RJ45 de categoría 5e UTP latón. Sus características son: dimensiones 130 x 130 x 55 mm, intensidad de 16 A, voltaje de 250 V~, pelado de cable de 12 mm y sección de cable de 1,5 a 2,5 mm. Además, su diseño permite la integración en cualquier tipo de suelo, ya sea suelo técnico o pavimento, combinando la unidad portamecanismos con la cubeta acorde al tipo de instalación.
Con una base para circuito de corriente estándar, la tapa dispone de anclajes que protege las conexiones durante su uso de presiones y tensiones por el paso de personas. Su resistente estructura a golpes e impactos ha sido diseñada con latón sobre zócalo termoplástico autoextinguible y libre de halógenos que garantiza la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
-
Observaciones
La tapa dispone de anclajes que protege las conexiones durante su uso de presiones y tensiones por el paso de personas. Desde finales de marzo de 2023 se sustituye la tornillería tipo Allen por tipo Torx para realizar el apriete del tornillo aplicando menos esfuerzo, reduciendo el ruido generado debido a la expansión del inserto y evitar la posible deformación de la cabeza del tornillo durante el mantenimiento del producto.
-
Acabado
Latón
-
Material
Metal
-
Contenido del embalaje
Unidad portamecanismos IP66 con cierre de seguridad, junta de estanqueidad cuadrada para cubeta IP66, 1 base de enchufe francesa, 1 conector RJ45 cat.5e UTP, 4 tornillos para fijación de unidad portamecanismos y manual de instalación
-
Mercado disponible
CE
-
Disponible en
Unidad portamecanismos IP66 vacía para completar con soluciones de la gama K45, con una base de enchufe y alojamiento para un conector RJ45 y combinación de una base de enchufe con conector RJ45
-
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
-
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
-
Formato
Francesa
-
Resistencia al calor (ºC)
+70°C (según norma IEC 60670)
-
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
-
Intensidad (A)
16 A
-
IP
IP66
-
Temperatura máxima de trabajo (ºC)
+90º C
-
Carga máxima (kg)
1000kg
-
Número de conexiones por terminal
2 bocas de embornado por borna (1 entrada / 1 salida)
-
Número de enchufes
1 base para circuito de corriente estándar
-
Protección contra polvo y pequeños objetos
Si, cuando la unidad portamecanismos no está en uso permite el cierre hermético de la tapa.
-
Dimensión del hueco (mm)
145 x 145 mm en falso suelo
-
Módulo adaptador RJ45
Incluido en la unidad portamecanismos
-
Conector RJ45
Incluye 1 conector RJ45 de categoría 5e UTP
-
Placas RJ45 a presión
Keystone I y II
-
Tipo de encaje a presión
Keystone I y II
-
Rango de temperatura durante la instalación (ºC)
-25 a +60º C
-
Tipo de mecanismo
Inserción
-
Versión
1 elemento
-
Voltaje (V~)
250 V~
-
Profundidad (mm)
50
-
Dimensiones (mm)
130 x 130
-
Dimensiones de la cubierta abatible (mm)
Ø 100 mm
-
Dimensiones de la bandeja empotrada (mm)
135 x 135 mm en suelo de pavimento y 161 x 161 mm en suelo técnico
-
Número de posiciones de apertura de la tapa
1
-
Pelacables necesarios (mm)
12
-
Se puede instalar en bandeja
Plástica
-
Extinción (ºC)
+650ºC (según norma IEC 60670)
-
Sentido de instalación
La tapa dispone de sentido de apertura acorde a la elección de la orientación de la cubeta durante la fase de instalación.
-
Tipo de instalación
Su diseño permite la integración en cualquier tipo de suelo, ya sea suelo técnico o pavimento, combinando la unidad portamecanismos con la cubeta acorde al tipo de instalación (ref. KGE170/23 para suelo de pavimento y ref. KGE170TF/23 para falso suelo)
-
Número de terminales
3 entradas / salidas
-
Tipo de fijación
La unidad portamecanismos se fija sobre la cubeta a través de 4 tornillos de cabeza estrellada de 6 puntas (tipo Torx X20) suministrados con la unidad portamecanismos.
-
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
EN 50173-1:2018+EN 60670-23:2008+EN IEC 63000:2018+IEC 60884-1 Ed 3.2+UNE 20315-1-1:2017+UNE 20315-1-2:2017
-
Volumen producto
0.3MMQ
-
Peso neto
0.46KGM
-
Peso bruto
0.46KGM
-
Embalaje
1
-
Alto embalaje
77MMT
-
Ancho embalaje
137MMT
-
Profundo embalaje
137MMT
-
Volumen embalaje
1.445DMQ
-
Peso neto
0.46KGM
-
Peso bruto
0KGM
-
EAN embalaje
8426436063860
