Ref
KSE16USEC/23/71

Unidad portamecanismos IP66 con cierre de seguridad y una base de enchufe schuko con 1RJ45 categoría 6 UTP latón Simon K45

Precio/Unidad
158,04 €
Embalaje
1 Unidad

Descargas disponibles

Manuales de instalación
Declaración de conformidad
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

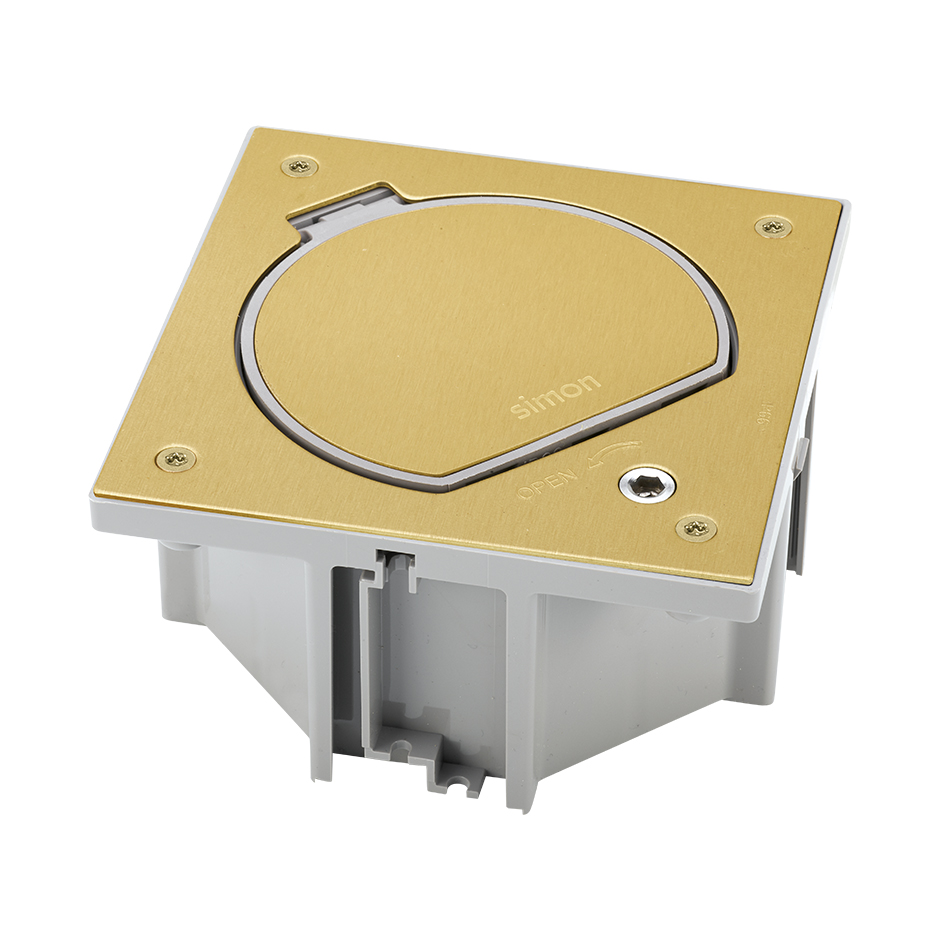

Unidad portamecanismos IP66 con cierre de seguridad y base de enchufe tipo schuko con 1 RJ45 categoría 6 UTP con acabado en latón. Este mecanismo pertenece a la serie Simon K45, una colección concebida para impulsar la conectividad en toda clase de entornos.

Esta unidad portamecanismos tiene unas medidas de 130 x 130 x 55 mm y consta de 2 módulos. La tapa dispone de anclajes para proteger las conexiones durante su uso de presiones y tensiones ocasionadas por el paso de personas.

Este producto es de latón, si bien el zócalo está fabricado en termoplástico autoextinguible y libre de halógenos, un material seguro y resistente en caso de incendio. Por su diseño, se integra a la perfección en cualquier tipo de suelo, ya sea este técnico o de pavimento. Para ello, basta con combinar la unidad portamecanismos con la cubeta acorde a la clase de instalación (referencia KGE170 para suelo de pavimento y referencia KGE170TF para falso suelo).

Información básica
  • Observaciones

    La tapa dispone de anclajes que protege las conexiones durante su uso de presiones y tensiones por el paso de personas. Desde finales de marzo de 2023 se sustituye la tornillería tipo Allen por tipo Torx para realizar el apriete del tornillo aplicando menos esfuerzo, reduciendo el ruido generado debido a la expansión del inserto y evitar la posible deformación de la cabeza del tornillo durante el mantenimiento del producto.

  • Acabado

    Latón

  • Material

    Metal

  • Contenido del embalaje

    Unidad portamecanismos IP66 con cierre de seguridad, junta de estanqueidad cuadrada para cubeta IP66, 1 base de enchufe schuko, 1 conector RJ45 cat.6 UTP, 4 tornillos para fijación de unidad portamecanismos y manual de instalación

Información técnica
  • Mercado disponible

    CE

  • Disponible en

    Unidad portamecanismos IP66 vacía para completar con soluciones de la gama K45, con una base de enchufe y alojamiento para un conector RJ45 y combinación de una base de enchufe con conector RJ45

  • Sección de cable admitida (mm)

    De 1,5 a 2,5 mm

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP66

  • Temperatura máxima de trabajo (ºC)

    +90º C

  • Carga máxima (kg)

    1000kg

  • Número de conexiones por terminal

    2 bocas de embornado por borna (1 entrada / 1 salida)

  • Número de enchufes

    1 base para circuito de corriente estándar

  • Protección contra polvo y pequeños objetos

    Si, cuando la unidad portamecanismos no está en uso permite el cierre hermético de la tapa.

  • Dimensión del hueco (mm)

    145 x 145 mm en falso suelo

  • Módulo adaptador RJ45

    Incluido en la unidad portamecanismos

  • Conector RJ45

    Incluye 1 conector RJ45 de categoría 6 UTP

  • Placas RJ45 a presión

    Keystone I y II

  • Tipo de encaje a presión

    Keystone I y II

  • Rango de temperatura durante la instalación (ºC)

    -25 a +60º C

  • Tipo de mecanismo

    Inserción

  • Versión

    1 elemento

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    50

  • Dimensiones (mm)

    130 x 130

  • Dimensiones de la cubierta abatible (mm)

    Ø 100 mm

  • Dimensiones de la bandeja empotrada (mm)

    135 x 135 mm en suelo de pavimento y 161 x 161 mm en suelo técnico

Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Pelacables necesarios (mm)

    12

  • Se puede instalar en bandeja

    Plástica

  • Extinción (ºC)

    +650ºC (según norma IEC 60670)

  • Tipo de instalación

    Su diseño permite la integración en cualquier tipo de suelo, ya sea suelo técnico o pavimento, combinando la unidad portamecanismos con la cubeta acorde al tipo de instalación (ref. KGE170/23 para suelo de pavimento y ref. KGE170TF/23 para falso suelo)

  • Número de terminales

    3 entradas / salidas

  • Tipo de fijación

    La unidad portamecanismos se fija sobre la cubeta a través de 4 tornillos de cabeza estrellada de 6 puntas (tipo Torx X20) suministrados con la unidad portamecanismos.

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN 50173-1:2018+EN 60670-23:2008+EN IEC 63000:2018+IEC 60884-1 Ed 3.2+UNE 20315-1-1:2017+UNE 20315-1-2:2017

Información logística
  • Peso neto

    0.354 KGM

  • Peso bruto

    0.354 KGM

  • EAN producto

    8421053297803

  • Embalaje

    1

  • Alto embalaje

    65 MMT

  • Ancho embalaje

    160 MMT

  • Profundo embalaje

    160 MMT

  • Volumen embalaje

    1664000 MMQ

  • Peso neto

    0.354 KGM

  • Peso bruto

    0.404 KGM

  • EAN embalaje

    8421053297803
