Ref
KSE01/23/72

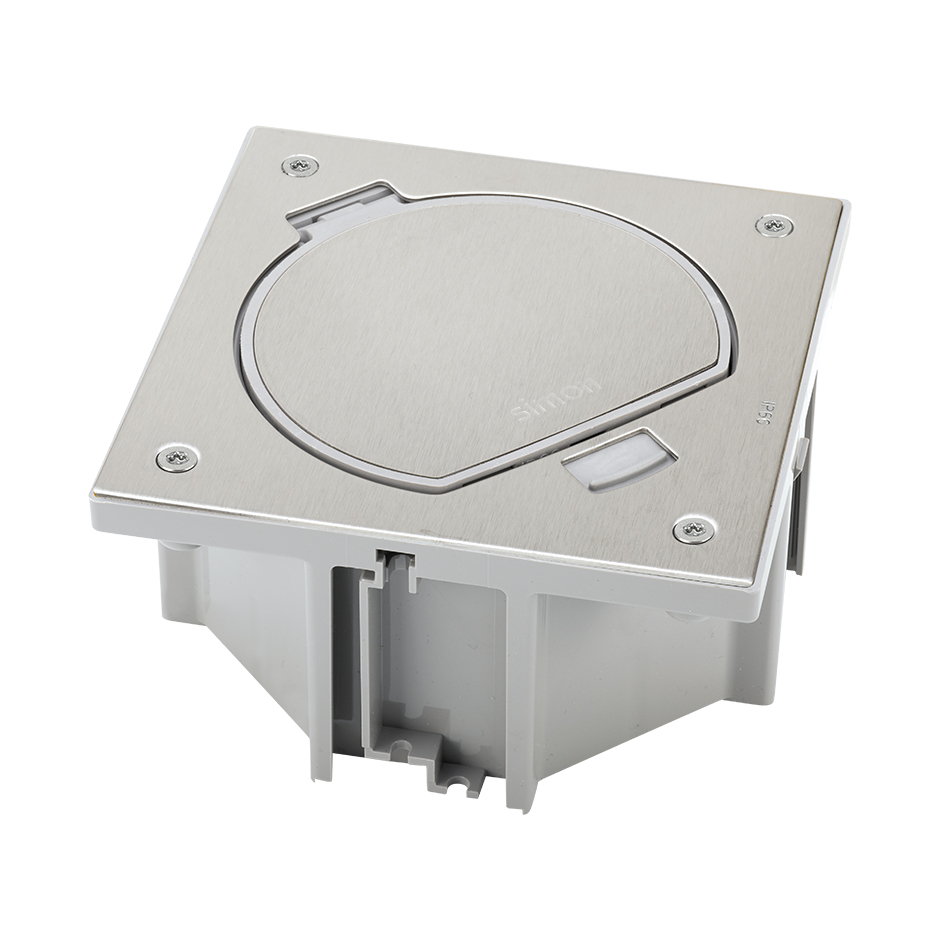

Unidad portamecanismos IP66 con cierre manual para una función de 1 elemento y 1 RJ45 de clipaje Keystone acero inox Simon K45

Precio/Unidad
117,69 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

KSE01/23/72.pdf

Manuales de instalación
Declaración de conformidad
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

La unidad portamecanismos IP66 es de la gama Simon K45 y dispone de cierre manual para función de un elemento y RJ45 Keystone. Se presenta en un bonito acabado acero inoxidable que a hace que se integre en cualquier estancia del hogar o departamento donde se ubique. Sus medidas son de 130 x 130 milímetros y 50 milímetros de profundidad y la tapa del aparato dispone de anclajes que protegen las conexiones durante su uso, de presiones y tensiones por el paso de personas. Además, este portamecanismos es muy versátil ya que permite sus instalación en cualquier tipo de suelo, ya sea pavimento, en el que habrá que combinarlo con una cubeta de instalación para este tipo de suelo (ref. KGE170), como en suelo técnico o falso suelo, en cuyo caso habrá que combinar el producto con su cubeta correspondiente (ref. KGE170TF) El material del que está fabricado el portamecanismos IP66 de la gama Simon K45 es de alta calidad y consiste en acero inoxidable que se mantiene sobre una zócalo hecho de termoplástico libre de halógenos que reduce la toxicidad del humo en caso de incendio y está diseñado para no propagar las llamas.

Información básica
  • Compatibilidad

    Funciones Simon K45

  • Observaciones

    La tapa dispone de anclajes que protege las conexiones durante su uso de presiones y tensiones por el paso de personas. Desde finales de marzo de 2023 se sustituye la tornillería tipo Allen por tipo Torx para realizar el apriete del tornillo aplicando menos esfuerzo, reduciendo el ruido generado debido a la expansión del inserto y evitar la posible deformación de la cabeza del tornillo durante el mantenimiento del producto.

  • Acabado

    Acero inoxidable

  • Material

    Metal

  • Contenido del embalaje

    Unidad portamecanismos IP66 vacía con cierre manual, junta de estanqueidad cuadrada para cubeta IP66, 4 tornillos para fijación de unidad portamecanismos y manual de instalación

Información técnica
  • Mercado disponible

    CE

  • Certificación CE

  • Disponible en

    Unidad portamecanismos IP66 vacía para completar con soluciones de la gama K45, con una base de enchufe y alojamiento para un conector RJ45 y combinación de una base de enchufe con conector RJ45

  • Compatible con conectores

    Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 y 216005, Brand-Rex©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© y otros fabricantes con clipaje basado en formato Keystone.

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • IP

    66

  • Temperatura máxima de trabajo (ºC)

    +90º C

  • Carga máxima (kg)

    1.000 kg

  • Protección contra polvo y pequeños objetos

    Si, cuando la unidad portamecanismos no está en uso permite el cierre hermético de la tapa.

  • Dimensión del hueco (mm)

    145 x 145 mm en falso suelo

  • Módulo adaptador RJ45

    Incluido en la unidad portamecanismos

  • Conector RJ45

    No incluido

  • Placas RJ45 a presión

    Keystone I y II

  • Tipo de encaje a presión

    Keystone I y II

  • Rango de temperatura durante la instalación (ºC)

    -25 a +60º C

  • Versión

    1 elemento

  • Profundidad (mm)

    50 mm

  • Dimensiones (mm)

    130 x 130

  • Dimensiones de la cubierta abatible (mm)

    Ø 100 mm

  • Dimensiones de la bandeja empotrada (mm)

    135 x 135 mm en suelo de pavimento y 161 x 161 mm en falso suelo

Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Se puede instalar en bandeja

    Plástica

  • Extinción (ºC)

    +650 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Su diseño permite la integración en cualquier tipo de suelo, ya sea suelo técnico o pavimento, combinando la unidad portamecanismos con la cubeta acorde al tipo de instalación (ref. KGE170/23 para suelo de pavimento y ref. KGE170TF/23 para falso suelo)

  • Extracción de la cubierta

    Únicamente con herramienta

  • Tipo de fijación

    La unidad portamecanismos se fija sobre la cubeta a través de 4 tornillos de cabeza estrellada de 6 puntas (tipo Torx X20) suministrados con la unidad portamecanismos.

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN 50173-1:2018+EN 60670-23:2008+EN IEC 63000:2018

Información logística
  • Peso neto

    0.354 KGM

  • Peso bruto

    0.354 KGM

  • EAN producto

    8421053297766

  • Embalaje

    1

  • Alto embalaje

    65 MMT

  • Ancho embalaje

    160 MMT

  • Profundo embalaje

    160 MMT

  • Volumen embalaje

    1664000 MMQ

  • Peso neto

    0.354 KGM

  • Peso bruto

    0.404 KGM

  • EAN embalaje

    8421053297766
