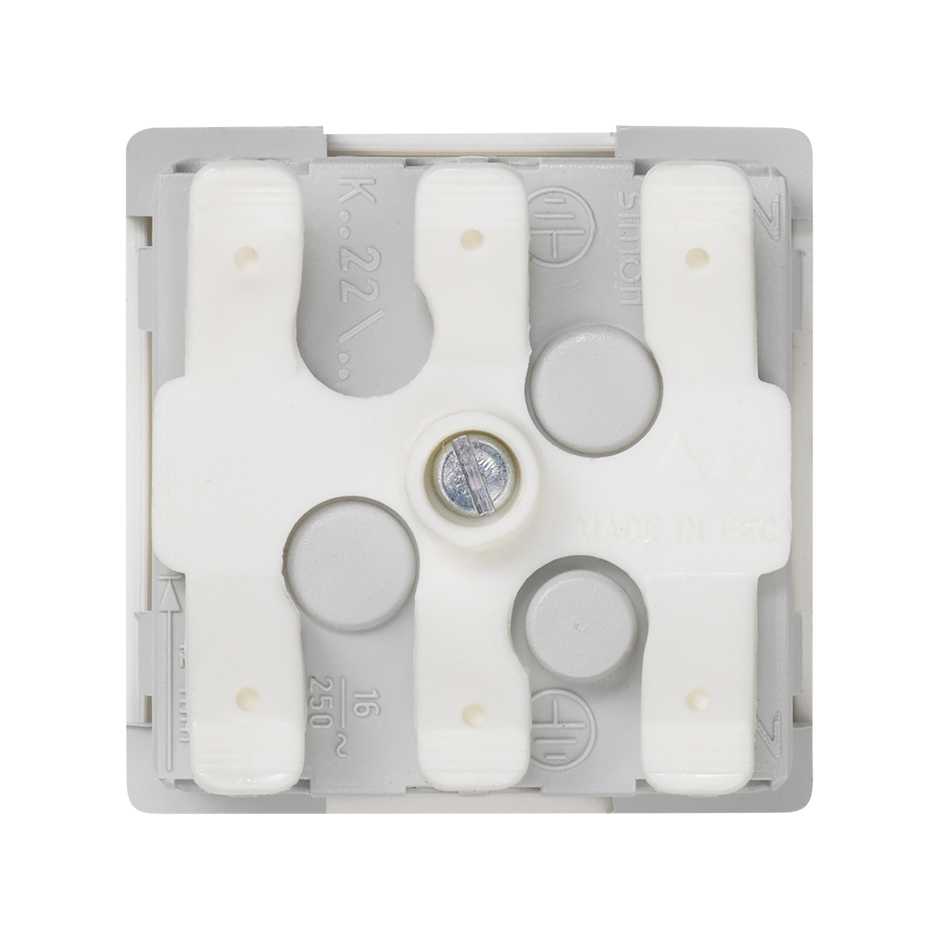

Vista trasera base de enchufe francesa 16 A 250V~ Simon K45 blanco

Vista trasera base de enchufe francesa 16 A 250V~ Simon K45 blanco

Embalaje base de enchufe francesa 16 A 250V~ Simon K45 blanco

Embalaje base de enchufe francesa 16 A 250V~ Simon K45 blanco

Ref
KS22/9

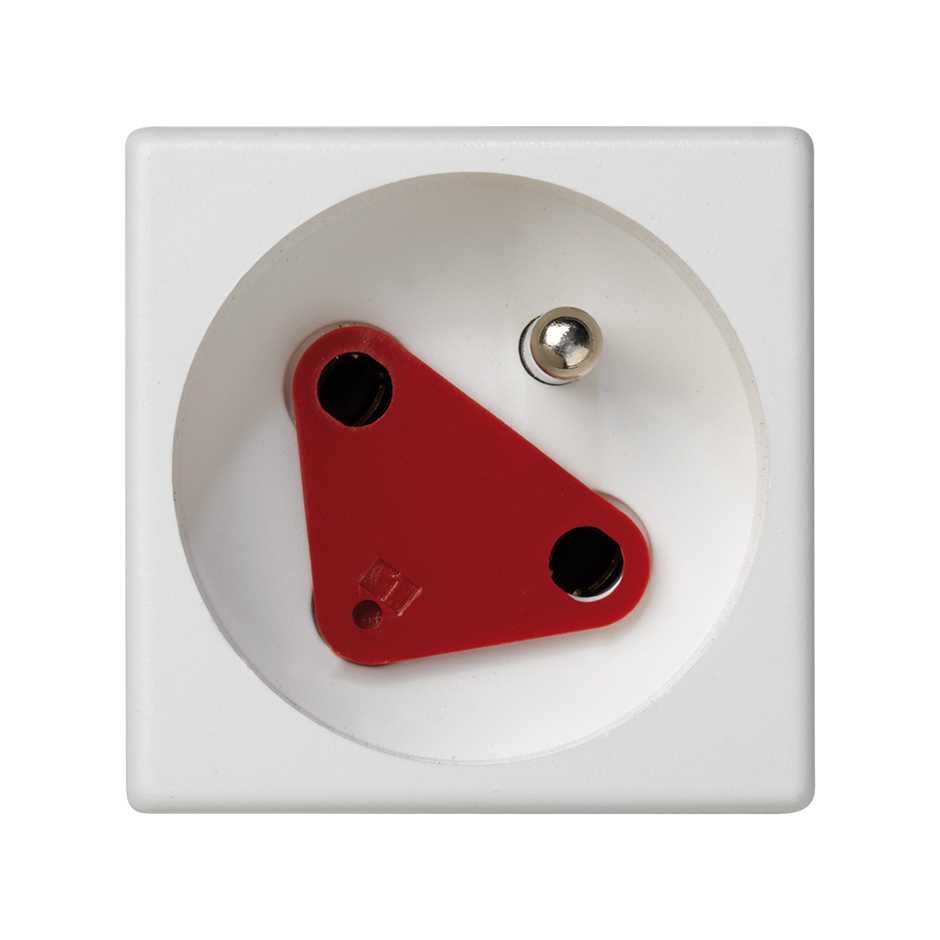

Base de enchufe francesa 16 A 250V~ con obturador de seguridad y embornamiento rápido blanco Simon K45

Precio/Unidad
12,17 €
Embalaje
10 Unidades

Descargas disponibles

Ficha técnica

KS22/9.pdf

Manuales de instalación
Declaración de conformidad
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

La Simon K45 en color blanco es una base de enchufe de tipo francesa con una intensidad de 16 A y un voltaje de 250 V y que, cuenta además con obturador de seguridad y embornamiento rápido.

Tiene 2 módulos y ofrece la posibilidad de solicitar recambio del pin si se produjera rotura o extravío.

Sus dimensiones son de 45x45x 42,3 mm y admite una sección de cable de 1,5 a 2,5 mm así como un pelado de cable de 12 mm.

Ha sido diseñada según las siguientes normativas: IEC 60884-1 ED 3.2 + UNE 20315-1-1:2009 + UNE 20315-1-2:2009 y es una base de enchufe apta tanto para empotrar como para superficie, con temperaturas entre los -5 y los 60 ºC.

Para limpiarla, tan solo necesitarás hacerlo con un paño suave y seco y no utilizar nunca ni paños ni limpiadores abrasivos que contengan alguna cantidad de cloro.

Información básica
  • Compatibilidad

    Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-030)

  • Observaciones

    Posibilidad de solicitar recambio del pin, en caso de rotura o extravío, a través de la referencia AC33/6

  • Acabado

    Blanco

  • Contenido del embalaje

    Base de enchufe con tapa embellecedora y manual de instalación

Información técnica
  • Mercado disponible

    CE

  • RAL

    9003

  • Sección de cable admitida (mm)

    De 1,5 a 2,5 mm

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Francesa

  • Resistencia al calor (ºC)

    +125ºC (según norma IEC 60695-10-2)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP20

  • Linkable

    Si, mediante accesorio AC11

  • Número de conexiones por terminal

    2 bocas de embornado por borna

  • Número de enchufes

    1

  • Rango de temperatura durante la instalación (ºC)

    -5 a 60º C

  • Tipo de mecanismo

    Insertion

  • Versión

    Individual

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    42,3 mm

Instalación y mantenimiento
  • Pelacables necesarios (mm)

    12 mm

  • Extinción (ºC)

    +850ºC / 30 segundos (GWFI según norma IEC 60695-10-2)

  • Instalable en caja de empotrar

    Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador ref.50012088-030

  • Sentido de instalación

    Vertical

  • Tipo de instalación

    Apto para superficie y empotrar

  • Número de terminales

    3 entradas y 3 salidas

  • Extracción del enchufe

    Únicamente con herramienta

  • Tipo de conexión del terminal

    Rápido

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017

Información logística
  • Volumen producto

    121251 MMQ

  • Peso neto

    0.056 KGM

  • Peso bruto

    0.056 KGM

  • Embalaje

    10

  • Alto embalaje

    49 MMT

  • Ancho embalaje

    101 MMT

  • Profundo embalaje

    245 MMT

  • Volumen embalaje

    1212505 MMQ

  • Peso neto

    0.56 KGM

  • Peso bruto

    0.62 KGM

  • EAN embalaje

    8421053123119
