Series de mecanismos
Simon K45

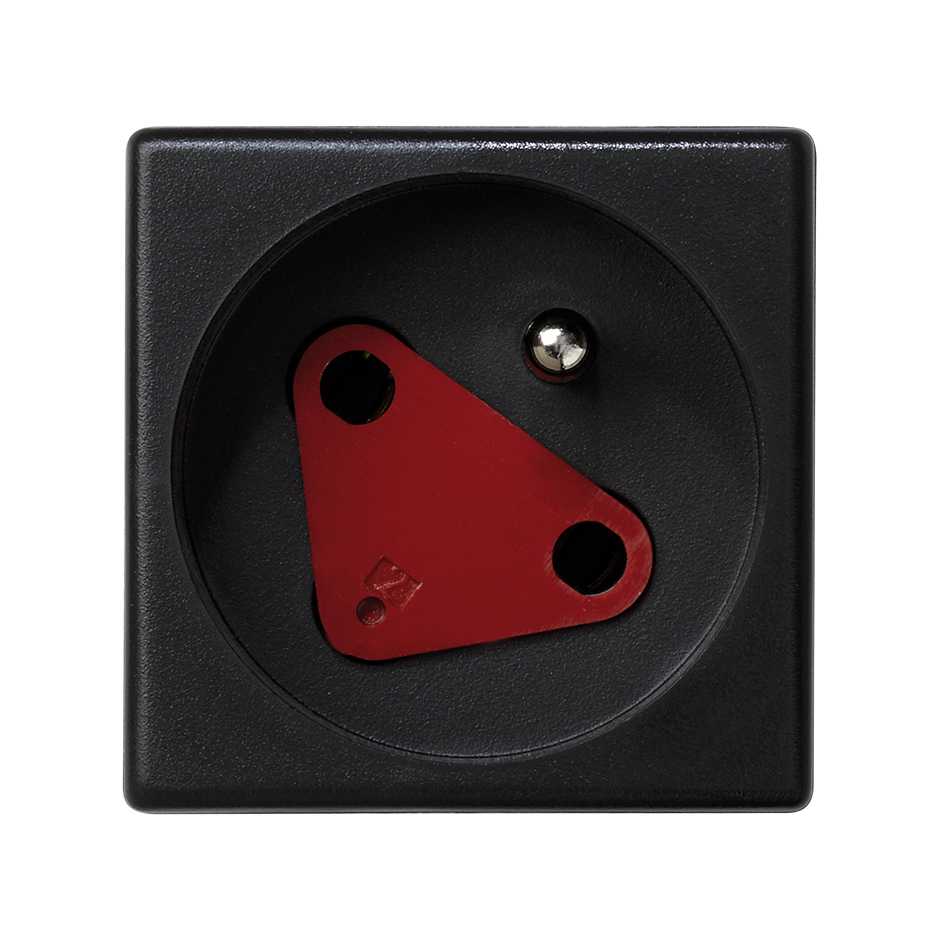

Dese hace más de cien años, el objetivo de todos los productos y accesorios diseñados por Simon es proteger adecuadamente los sistemas eléctricos y electrónicos con el fin alargar la vida útil de los mismos. Esta cualidad está presente en la Base de enchufe francesa con obturador de seguridad y embornamiento rápido en acabado grafito de la serie Simon K45. Con unas dimensiones de 100 x 50 x 9 mm, este elemento admite una sección de cable de 1,5 a 2,5 mm y tener un pelado de cable de 12 mm.
Apto para instalar en superficie o empotrar, esta tapa con intensidad de 16 A y voltaje de 250V~ destaca por su resistencia, ya que ha sido diseñada con termoplástico libre de halógenos, materiales que garantiza la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos. Diseño innovador y máxima seguridad al precio más competitivo del mercado.
Compatibilidad
Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-038)
Observaciones
Posibilidad de solicitar recambio del pin, en caso de rotura o extravío, a través de la referencia AC33/6
Acabado
Grafito
Contenido del embalaje
Base de enchufe con tapa embellecedora y manual de instalación
Mercado disponible
CE
RAL
7021
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato
Francesa
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
Intensidad (A)
16 A
IP
IP20
Linkable
Si, mediante accesorio AC11
Número de conexiones por terminal
2 bocas de embornado por borna
Número de enchufes
1
Rango de temperatura durante la instalación (ºC)
-5 a 60º C
Tipo de mecanismo
Insertion
Versión
Individual
Voltaje (V~)
250 V~
Profundidad (mm)
42,3 mm
Pelacables necesarios (mm)
12 mm
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-10-2)
Instalable en caja de empotrar
Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador ref.50012088-038
Sentido de instalación
Vertical
Tipo de instalación
Apto para superficie y empotrar

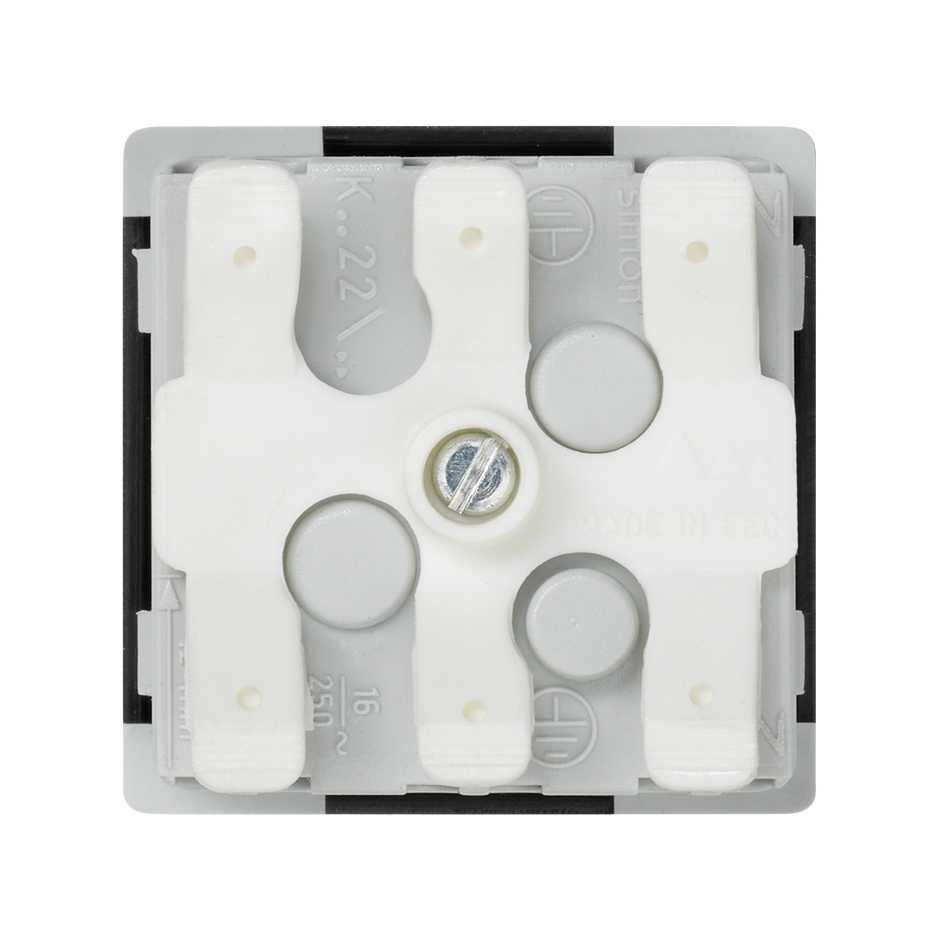

Número de terminales
3 entradas y 3 salidas
Extracción del enchufe
Únicamente con herramienta
Tipo de conexión del terminal
Fast
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017
Volumen producto
0.3 MMQ
Peso neto
0.048 KGM
Peso bruto
0.048 KGM
Embalaje
10
Alto embalaje
49 MMT
Ancho embalaje
101 MMT
Profundo embalaje
245 MMT
Volumen embalaje
1212505 MMQ
Peso neto
0.48 KGM
Peso bruto
0.55 KGM
EAN embalaje
8421053123614
