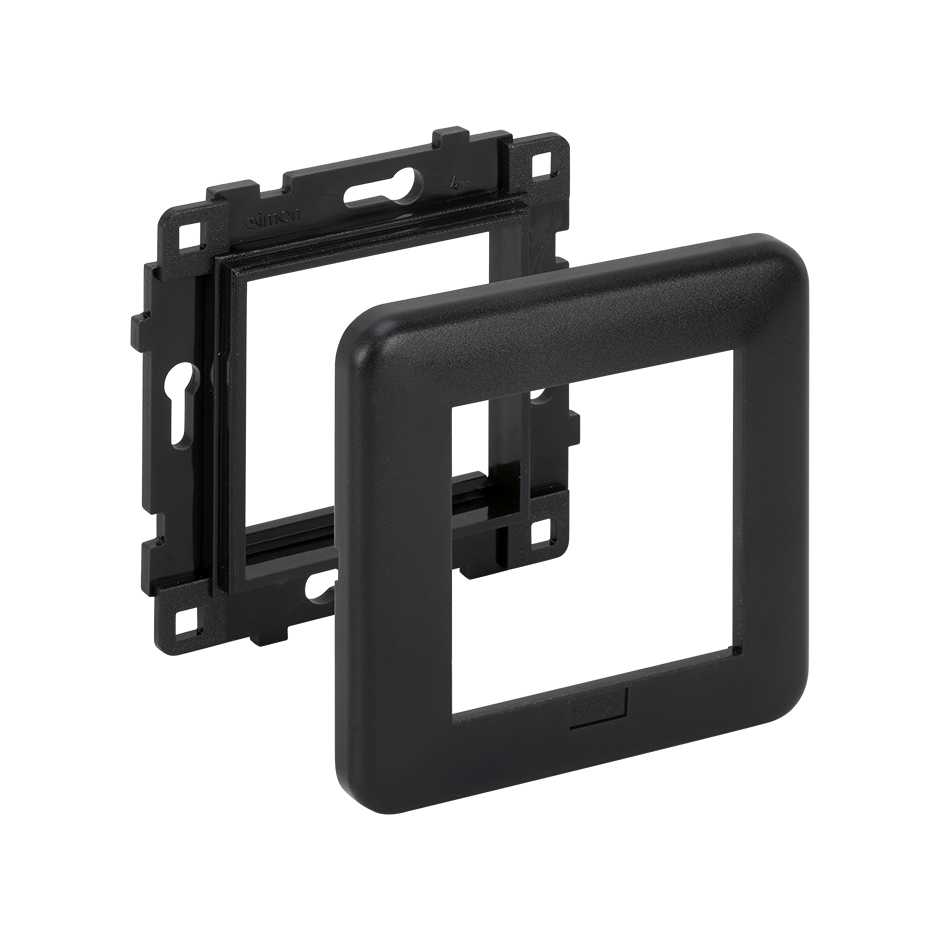

Vista oblicua marco y bastidor para caja de pared de superficie y empotrar grafito Simon K45

Embalaje marco y bastidor para caja de pared de superficie y empotrar grafito Simon K45

Vista oblicua marco y bastidor para caja de pared de superficie y empotrar grafito Simon K45

Embalaje marco y bastidor para caja de pared de superficie y empotrar grafito Simon K45

Ref
KR245/14

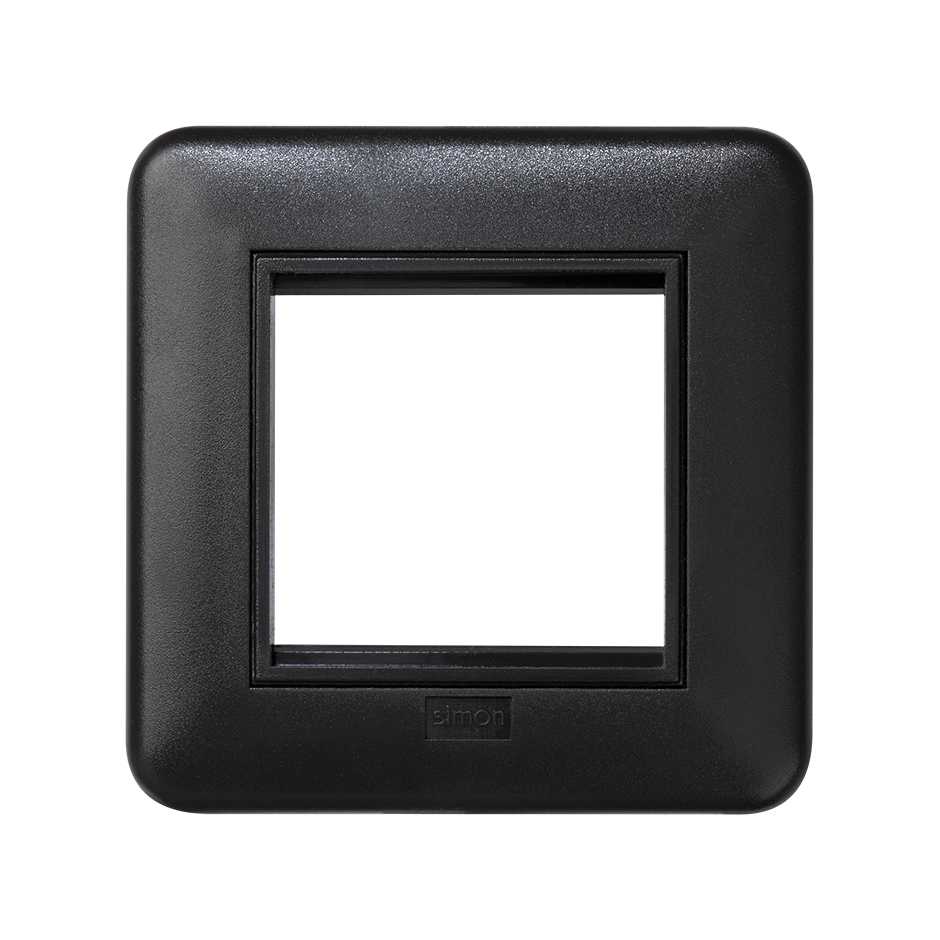

Marco y bastidor para caja de pared de superficie y empotrar para 1 elemento grafito Simon K45

Precio/Unidad
3,81 €
Embalaje
20 Unidades

Descargas disponibles

Ficha técnica
KR245_14-datasheet-es.pdf
Declaración de conformidad

  1. UES0128_8.pdf [252KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

<p class=></p>
Ref
K106A/14
Magnetotérmico 10 A de 1 elemento con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K11/6
Base de enchufe schuko 16 A 250V~ con dispositivo de seguridad y embornamiento rápido rojo Simon K45
<p class=></p>
Ref
K11/14
Base de enchufe schuko 16 A 250V~ con dispositivo de seguridad y embornamiento rápido grafito Simon K45
<p class=></p>
Ref
K107A/14
Magnetotérmico-diferencial 10 A-10 mA de 1 elemento con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K100B/14
Conector VGA HD15 hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K128B/14
Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45
<p class=></p>
Ref
KB76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45
<p class=></p>
Ref
KB80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45
<p class=></p>
Ref
K80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45
<p class=></p>
Ref
K130A/14
Toma TV+SAT IEC Única hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K129B/14
Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K17/14
Tapa ciega para 1 elemento grafito Simon K45
Información de Producto
Descargas
Soporte

Marco y bastidor en color grafito de la serie Simon K45. Es un marco para caja de pared y que sirve para instalar tanto en superficie como para empotrar y cuenta con 1 elemento.

Sus dimensiones son de 80 x 80 x 9 mm e incluye bastidor con alojamientos para fijarse sobre un cajetín de empotrador universal.

Este marco está fabricado en material termoplástico libre de halógenos que es un material muy seguro puesto que evita la propagación de las llamas en caso de incendio, así como un alto nivel de toxicidad si se produjera emisión de humos.

Ha sido diseñado siguiendo la normativa UNE-EN 60.670-1:2006 y se puede instalar en estancias con una temperatura entre los -5 y los más de 60 grados.

Presenta una limpieza bastante sencilla, ya que solo vas a necesitar un paño suave y seco y olvidarte de utilizar cualquier tipo de paño y/o limpiador abrasivo que contenga cloro en su fórmula.

Información básica

  • Compatibilidad

    Funciones Simon K45

  • Observaciones

    La referencia incluye bastidor con alojamientos para fijarse sobre un cajetín de empotrar universal

  • Acabado

    Grafito

  • Material

    Plástico

  • Contenido del embalaje

    Marco de pared para caja de superficie o empotrar y bastidor

Información técnica

  • Mercado disponible

    CE

  • RAL

    7021

  • Disponible en

    1 y 2 elementos

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Resistencia al calor (ºC)

    +70ºC (según norma IEC 60670-1:2006)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • IP

    IP4X

  • Temperatura máxima de trabajo (ºC)

    +90º C

  • Dimensión del hueco (mm)

    75 x 70 mm

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60º C

  • Versión

    1 elemento

  • Profundidad (mm)

    9

  • Dimensiones (mm)

    80 x 80 x 9

Instalación y mantenimiento

  • Extinción (ºC)

    +650ºC / 30 segundos (GWFI según norma IEC 60695-2-11)

  • Instalable en caja de empotrar

    Universal

  • Sentido de instalación

    Horizontal,Vertical

  • Tipo de instalación

    Apto para instalar empotrado en pared o sobre la base de la caja de pared de superficie

  • Extracción de componentes

    Únicamente con herramienta

  • Desmontaje del marco

    Únicamente con herramienta

  • Tipo de fijación

    Mediante clipaje directo sobre el bastidor suministrado (no requiere el uso de herramientas para su fijación)

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa

  • Normativa

    EN 60670-1:2005 / EN 60670-1:2005 A1:2013

Información logística

  • Volumen producto

    60361MMQ

  • Peso neto

    0.029KGM

  • Peso bruto

    0.029KGM

  • Embalaje

    20

  • Alto embalaje

    100MMT

  • Ancho embalaje

    190MMT

  • Profundo embalaje

    175MMT

  • Volumen embalaje

    3325000MMQ

  • Peso neto

    0.58KGM

  • Peso bruto

    0.62KGM

  • EAN embalaje

    8426436050655
