Series de mecanismos
Simon K45

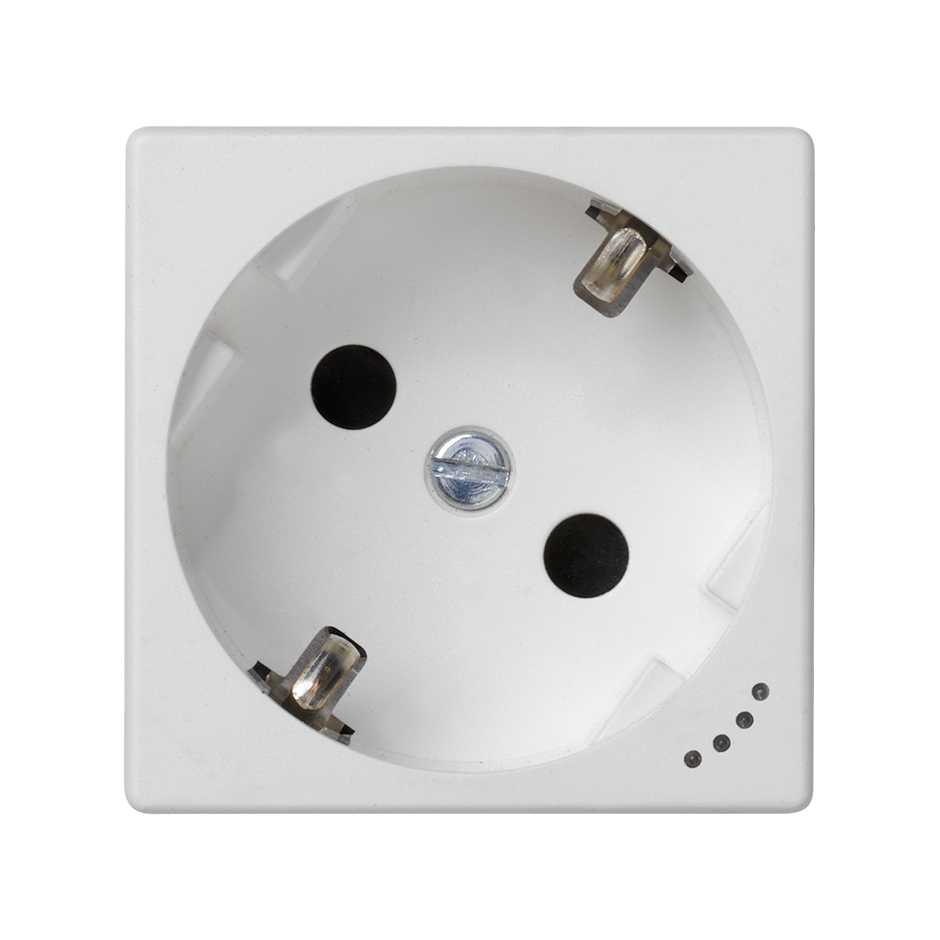

Modelo de base de enchufe KL01/9 perteneciente a la serie Simon K45, ideal para instalaciones eléctricas seguras y profesionales. Este elemento para tomas de corriente destaca por ofrecer formato schuko de formato individual y con capacidad para dos módulos, además incluye tipo de embornamiento a tornillo de fácil y cómodo montaje.
Presenta este modelo de base de enchufe acabados en color blanco y está provisto de componentes metálicos rematados con aislamiento termoplástico libre de halógenos minimizando problemas derivados de la propagación de llamas y emisión de humos. Se trata de un elemento diseñado para formar parte de instalaciones que soporten grados de Intensidad de 16 A y 250 Voltios de voltaje.
Destaca por ofrecer la función señalizadora gracias a indicadores luminosos, posee unas dimensiones 45 x 45 mm y una profundidad de 39mm. Base de enchufe aptos para todo tipo de superficies y entornos de trabajo, garantizando un anclaje fácil y sólido con la máxima protección posible.
Compatibilidad

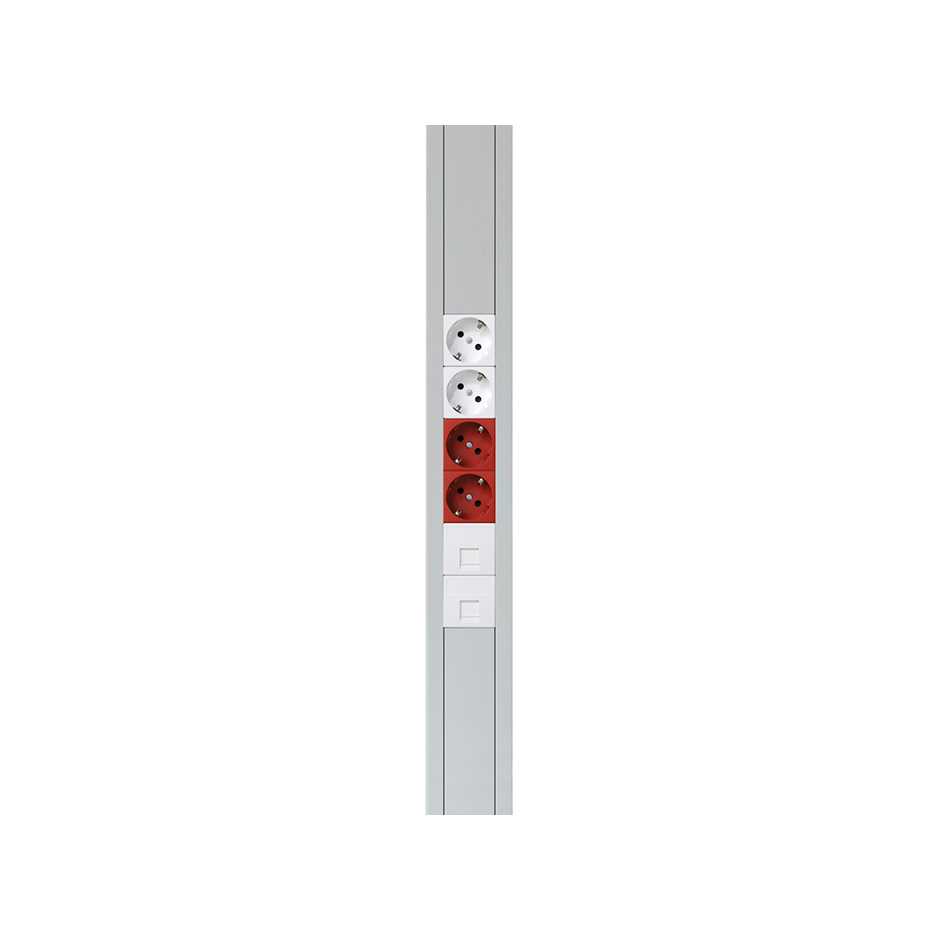

Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-030)
Acabado
Blanco
Contenido del embalaje
Base de enchufe con tapa embellecedora e indicador luminoso
Mercado disponible
CE
RAL
9003
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato
Schuko
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
Intensidad (A)
16 A
IP
IP20
Número de conexiones por terminal
2 bocas de embornado por borna (1 entrada / 1 salida)
Número de enchufes
1
Rango de temperatura durante la instalación (ºC)
-5 a 60º C
Tipo de mecanismo
Insertion
Versión
Individual
Voltaje (V~)
250 V~
Profundidad (mm)
39
Pelacables necesarios (mm)
12
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-10-2)
Instalable en caja de empotrar
Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador ref.50012088-030
Sentido de instalación
Vertical
Tipo de instalación
Apto para superficie y empotrar
Número de terminales
3 entradas / salidas
Extracción del enchufe
Únicamente con herramienta

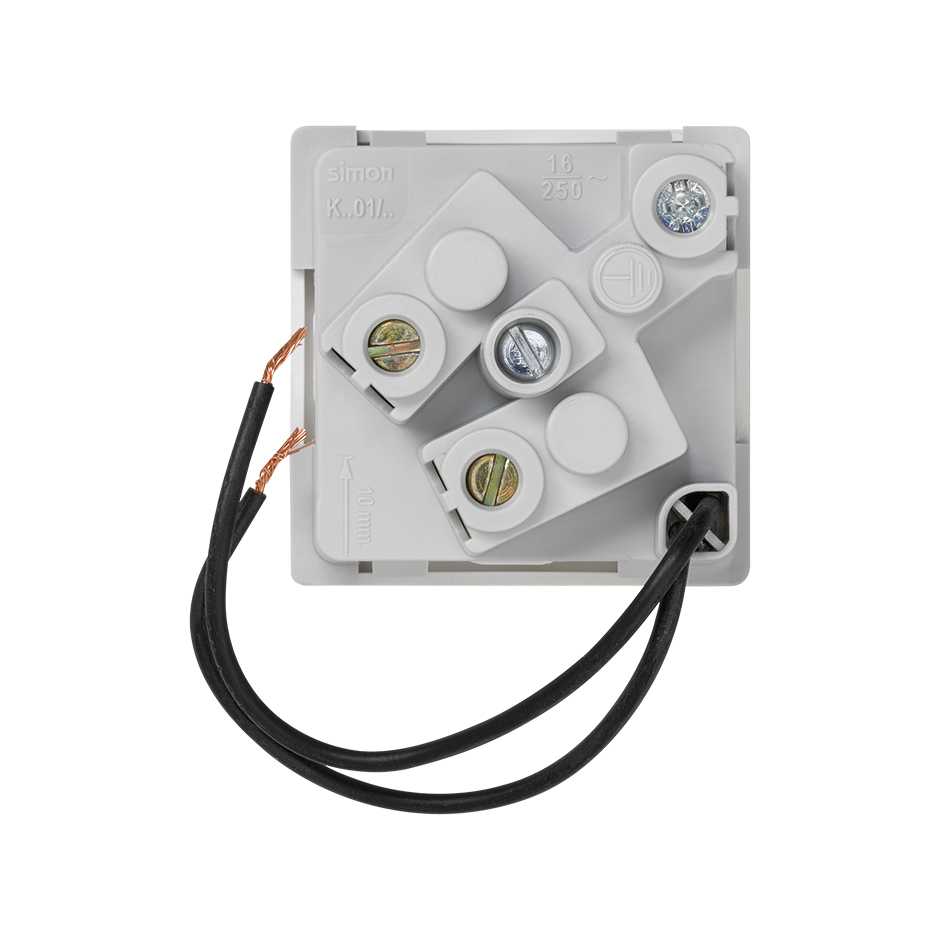

Tipo de conexión del terminal
A tornillo
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017
Alto producto
0MMT
Ancho producto
0MMT
Profundo producto
0MMT
Volumen producto
121251MMQ
Peso neto
0.048KGM
Peso bruto
0.048KGM
EAN producto
8421053264027
Embalaje
10
Alto embalaje
49MMT
Ancho embalaje
101MMT
Profundo embalaje
245MMT
Volumen embalaje
1212505MMQ
Peso neto
0.48KGM
Peso bruto
0.049KGM
EAN embalaje
8421053123058
