Ref
KFP106/14

Perfil de aluminio Ofiblock Plus de 6 elementos grafito Simon K45

Precio/Unidad
39,56 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica
KFP106_14-datasheet-es.pdf
Manuales de instalación

  1. Hoja de instrucciones perfil Ofiblock Plus Simon K45_6.pdf [2MB]

Declaración de conformidad

  1. UES0090.pdf [660KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

<p class=></p>
Ref
K305A/14
Conector de conexión rápida macho IEC320 con placa embellecedora de 1 elemento grafito Simon K45
<p class=></p>
Ref
K11/6
Base de enchufe schuko 16 A 250V~ con dispositivo de seguridad y embornamiento rápido rojo Simon K45
<p class=></p>
Ref
K11/14
Base de enchufe schuko 16 A 250V~ con dispositivo de seguridad y embornamiento rápido grafito Simon K45
<p class=></p>
Ref
KB18A/14
Combinación de conectores de conexión rápida macho de 3 polos grafito y rojo con placa de 1 elemento grafito Simon K45
<p class=></p>
Ref
K121B/14
Conector de conexión rápida hembra de 3 polos con placa embellecedora de 1 elemento grafito Simon K45
<p class=></p>
Ref
K121A/14
Conector de conexión rápida macho de 3 polos con placa embellecedora de 1 elemento grafito Simon K45
<p class=></p>
Ref
K100B/14
Conector VGA HD15 hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K128B/14
Conector USB 2.0 Tipo A hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K103B/14
Conector S-Video hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes grafito Simon K45
<p class=></p>
Ref
KB76/14
Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes grafito Simon K45
<p class=></p>
Ref
KB80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 2 conectores RJ45 grafito Simon K45
<p class=></p>
Ref
K80/14
Placa de voz y datos inclinada con guardapolvo de 1 elemento para 1 conector RJ45 grafito Simon K45
<p class=></p>
Ref
K105B/14
Conector 3RCA hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K101B/14
Conector 2RCA hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K123B/14
Conector Mini-Jack hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K129B/14
Conector HDMI Tipo A hembra con placa embellecedora grafito Simon K45
<p class=></p>
Ref
K18/14
Placa embellecedora para 1 conector de conexión rápida de 3 polos macho o hembra de 1 elemento grafito Simon K45
<p class=></p>
Ref
K21/14
Placa embellecedora para entrada de canal de 20x30 mm de 1 elemento grafito Simon K45
<p class=></p>
Ref
K20/14
Placa embellecedora con entrada combinada de cableado eléctrico y voz y datos/multimedia de 1 elemento grafito Simon K45
<p class=></p>
Ref
K19/14
Placa embellecedora para entrada de tubo o prensaestopa de 22 mm de diámetro de 1 elemento grafito Simon K45
<p class=></p>
Ref
K10/14
Placa embellecedora para salida de cableado de 1 elemento grafito Simon K45
Información de Producto
Descargas
Soporte

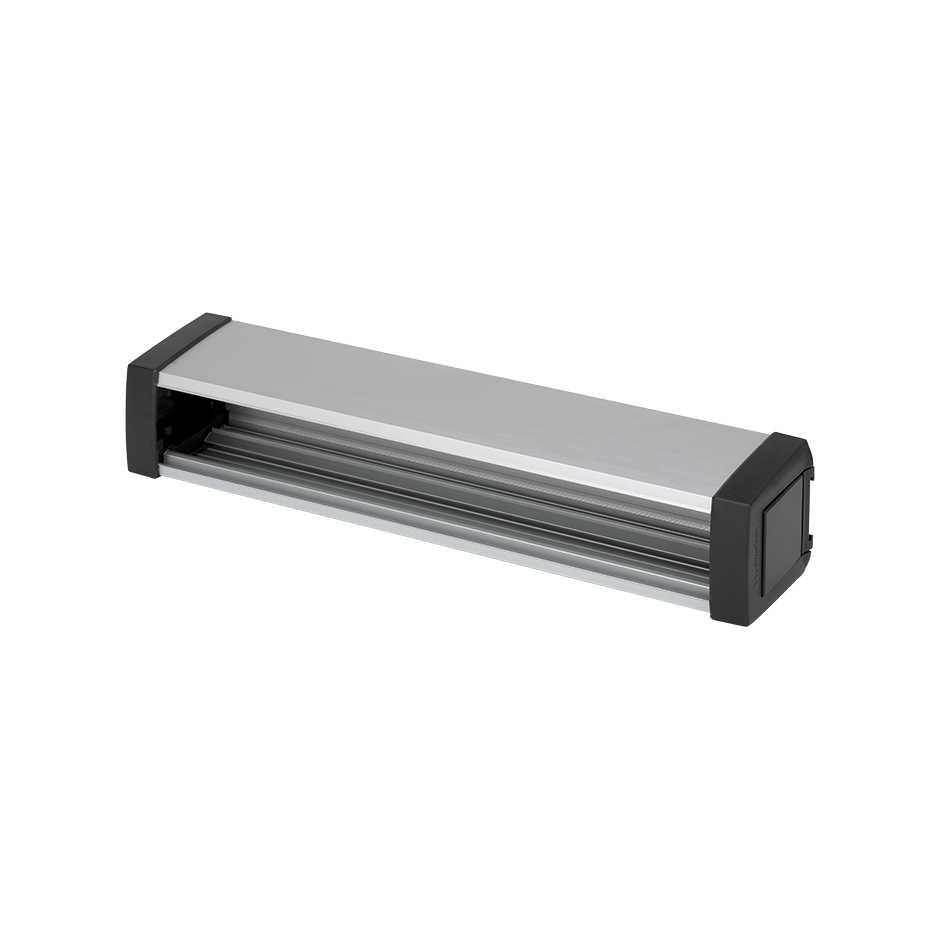

Perfil de aluminio Ofiblock Plus de 6 elementos en acabado color grafito de la serie Simon K45, con unas dimensiones de 69 x 355 x 74 mm.
