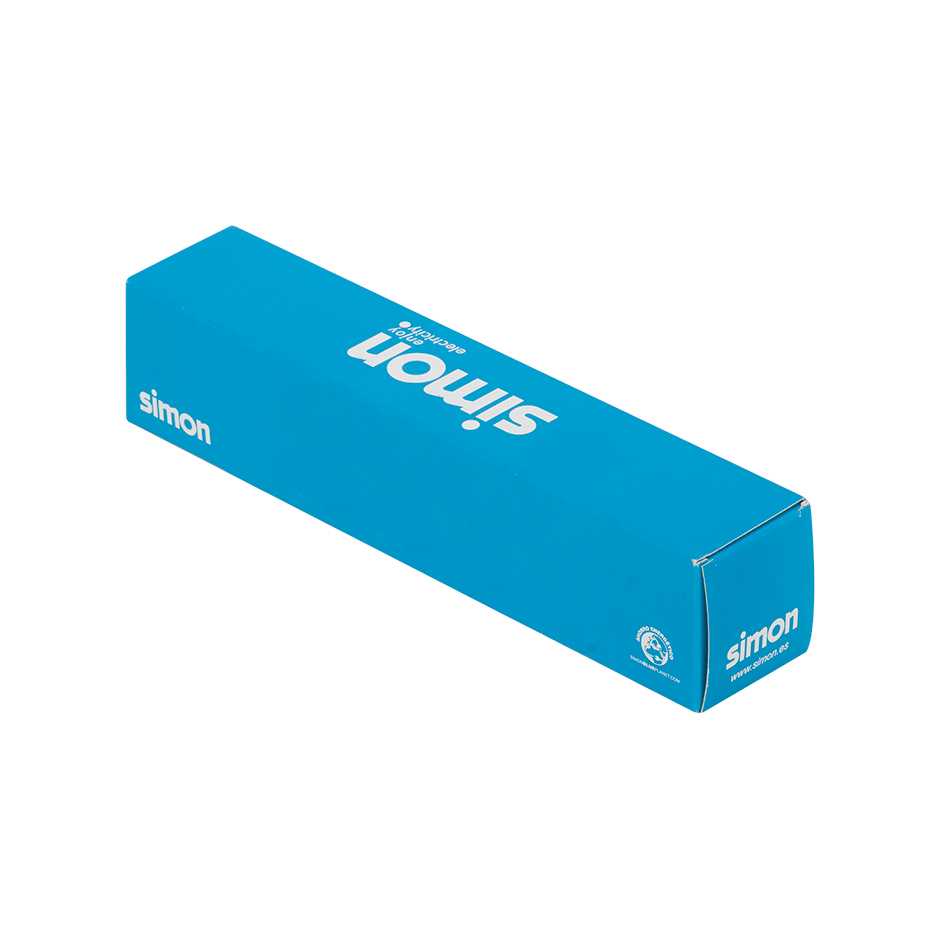

Embalaje perfil de aluminio Ofiblock Plus Simon K45 grafito

Embalaje perfil de aluminio Ofiblock Plus Simon K45 grafito

Aplicación perfil Ofiblock Plus en oficina

Aplicación perfil Ofiblock Plus en oficina

Ref
KFP105/14

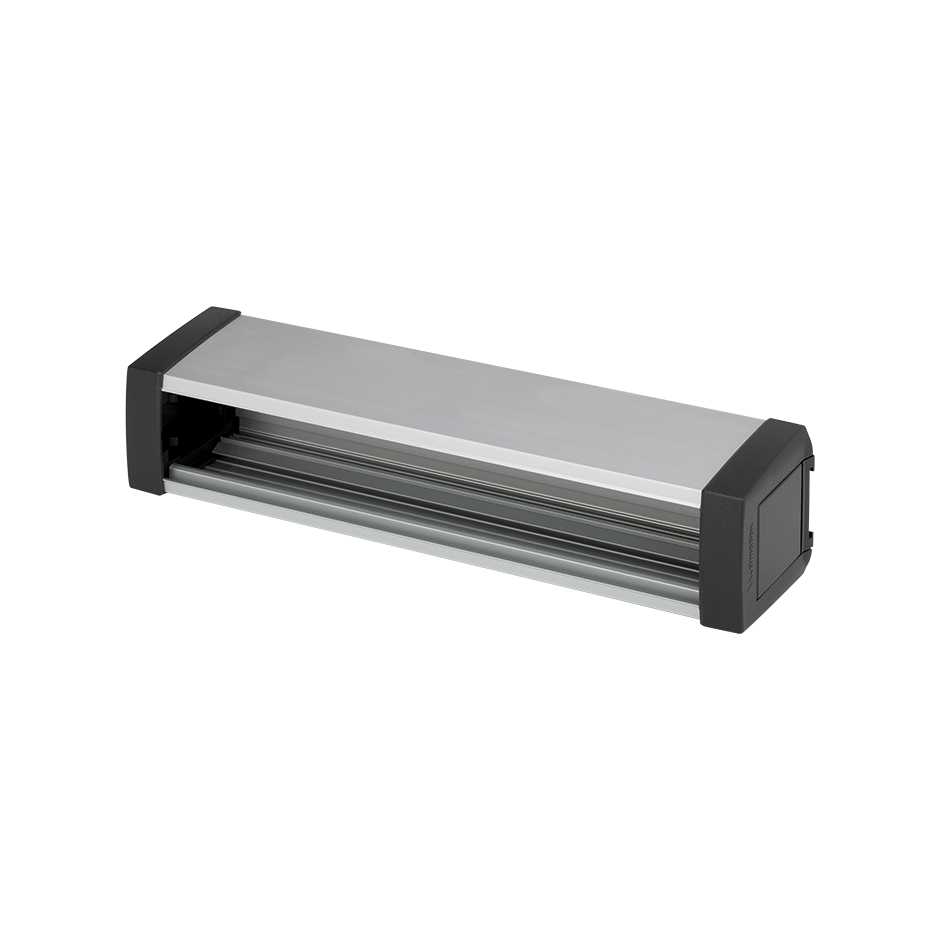

Perfil de aluminio Ofiblock Plus de 5 elementos grafito Simon K45

Precio/Unidad
36,13 €
Embalaje
1 Unidad

Descargas disponibles

Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

La serie Simon K45 cuenta con los elementos necesarios para empotrados en suelo técnico, paredes y mobiliario, entre otros. Este es el perfil de aluminio Ofiblock Plus de cinco elementos y cinco módulos de la serie Simon K45. Tiene unas medidas de 69 x 310 milímetros y una profundidad de 74 milímetros.

El perfil incluye una placa ciega para que la distribución interna de los cables sea más sencilla. Gracias a sus materiales de máxima calidad, puede soportar temperaturas muy altas, de hasta +60 grados centígrados. Estos componentes apuestan por el aluminio anodizado, con bastidores y tapas laterales de termoplástico autoextinguible y sin halógenos. La característica más importante de estos materiales es que potencian la seguridad, ya que no propagan incendios y en caso de emisión de humos la toxicidad es mínima.

Este perfil se puede adquirir en varias versiones, concretamente entre uno y ocho elementos máximo. Tiene por una profundidad más elevada, lo que permite una cómoda distribución del cableado interno, mejorando el radio de curvatura de los cables de voz, datos y multimedia.

Se puede instalar tanto en pared, suelo técnico, mobiliario, sobre superficie metálica con imán o sobre guía DIN.

Información básica
  • Compatibilidad

    Funciones de la gama Simon K45 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Perfil con mayor profundidad para permitir una cómoda distribución del cableado por el interior del perfil y mejorar el radio de curvatura del cableado de voa y datos y multimedia

  • Acabado

    Grafito

  • Material

    Metal

  • Contenido del embalaje

    Perfil de aluminio Ofiblock Plus, bastidores, tabique separador metálico, 2 tomas de tierra, 2 placas ciegas, tacos, tornillería y manual de instalación.

Información técnica
  • Mercado disponible

    CE

  • Certificación CE

  • Número de agujeros para abrazaderas

    4

  • RAL

    7021

  • Disponible en

    Disponible en 1, 2, 3, 4, 5, 6, 7 y 8 elementos

  • Inmunidad electromagnética para cableado VDM

    Asegurada mediante la fijación del tabique metálico en el raíl habilitado en el perfil para tal fin.

  • Resistencia al calor (ºC)

    +125ºC (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • IP

    IP4X

  • Linkable

    No

  • Temperatura máxima de trabajo (ºC)

    +60º C

  • Espacio para la distribución del cableado

    El perfil se suministra con 1 placa ciega para una distribución interna del cableado más cómoda.

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60º C

  • Versión

    5 elementos

  • Dimensiones entrada canal (mm)

    20 x 30 mm.

  • Profundidad (mm)

    74 mm

  • Dimensiones (mm)

    69 x 310 x 74

Instalación y mantenimiento
  • Acceso al cableado

    A través de los alojamientos habilitados en los laterales del perfil.. Entrada para tubo corrugado o prensaestopa, conectores de conexión rápida, mangueras de cableado eléctrico, cableado de voz y datos y multimedia mediante placas específicas.. 4 cables a través de cada lateral de los marcos suminitrados con el perfil (requiere mecanizar las marcas indicadores en los marcos embellecedores)

  • Extinción (ºC)

    +850 ºC (according to standard IEC 60670)

  • Sentido de instalación

    Vertical y horizontal

  • Tipo de instalación

    Apto para su instalación en pared, mobiliario, suelo técnico, superficie metálica con imán o sobre guía DIN.

  • Número de entradas de canal

    2 entradas, uma por cada lateral do perfil através da placa K21/14.

  • Extracción de componentes

    Only with tool

  • Posibilidades de fijación

    A sua conceção permite a integração mural em superfície, sobre móveis, sob mesas, em chão técnico, em superfície metálica com íman ou em guia DIN através dos seus acessórios de fixação específicos.

  • Fijación sin accesorios

    El perfil incluye orificios en los laterales del perfil (bastidores) para permitir su fijación sin necesidad de accesorios.

  • Tipo de fijación

    Mediante la fijación del soporte escogido y posterior enlazado a través de la guía DIN trasera existente en el perfil (exceptuando la posibilidad de fijación directa mediante tornillería suministrada con el perfil)

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN 60670-1:2005 / EN 60670-1:2005 A1:2013

Información logística
  • Volumen producto

    1976688 MMQ

  • Peso neto

    0.52 KGM

  • Peso bruto

    0.52 KGM

  • EAN producto

    8421053188408

  • Embalaje

    1

  • Alto embalaje

    318 MMT

  • Ancho embalaje

    74 MMT

  • Profundo embalaje

    84 MMT

  • Volumen embalaje

    1976688 MMQ

  • Peso neto

    0.52 KGM

  • Peso bruto

    0.52 KGM

  • EAN embalaje

    8421053188408
