Perfil de aluminio Ofiblock Plus de 2 elementos grafito Simon K45

REFERENCIA: KFP102/14
PVR: 25,53€/unidad
Precio antes de impuesto. Tarifa vigente Nº 102
EMBALAJE: 1Ud
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon K45
Versión:  2 elementos
Número de módulos:  2 módulos
Espacio para distribución de cableado:  El perfil se suministra con 1 placa ciega para una distribución interna del cableado más cómoda.
Acceso de cableado:  A través de los alojamientos habilitados en los laterales del perfil.
Tipología de acceso de cableado:  Entrada para tubo corrugado o prensaestopa, conectores de conexión rápida, mangueras de cableado eléctrico, cableado de voz y datos y multimedia mediante placas específicas.
Enlazable:  No
Acabado:  Grafito
Disponible en:  Disponible en 1, 2, 3, 4, 5, 6, 7 y 8 elementos
Ampliable:  No
Disponibilidad de KIT:  No
Posibilidad inclusión conectores de conexión rápida por el lateral del envolvente:
Compatibilidad:  Funciones de la gama Simon K45 y combinable con la gama de Cableado Eléctrico de Simon.
Contenido del embalaje:  Perfil de aluminio Ofiblock Plus, bastidores, tabique separador metálico, 2 tomas de tierra, 2 placas ciegas, tacos, tornillería y manual de instalación.
Observaciones:  Perfil con mayor profundidad para permitir una cómoda distribución del cableado por el interior del perfil y mejorar el radio de curvatura del cableado de voa y datos y multimedia

INFORMACIÓN TÉCNICA

Dimensiones:  69 x 175 mm
Profundidad:  74 mm
Acceso adicional de cableado:  4 cables a través de cada lateral de los marcos suminitrados con el perfil (requiere mecanizar las marcas indicadores en los marcos embellecedores)
Resistencia al calor:  +125ºC (según norma IEC 60670)
Extinguible:  +850ºC (según norma IEC 60670)
Resistencia al aislamiento:  >5 MΩ a 500 V
Número de entradas laterales:  Hasta 6 cables por cada lateral del perfil a través de la placa K20/14. El perfil se suministra con laterales modulares para permitir el acceso de diferente cantidad y tipología de cableado.
Número de entradas de canal:  2 entradas, una por cada lateral del perfil mediante la placa K21/14.
Dimensiones entrada de canal:  20x30 mm.
Número de orificios porta-bridas:  4
Tornillos necesarios para fijación en forjado:  Mínimo 2 (1 por lado, en diagonal). Se recomienda sujetar el perfil con 4 tornillos para una total fijación
Inmunidad electromagnética para cableado VDM:  Asegurada mediante la fijación del tabique metálico en el raíl habilitado en el perfil para tal fin.
Grado IP:  4X
RAL:  7021
Material de fabricación:  Perfil de aluminio anodizado con bastidores y tapas laterales en termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  UNE-EN 60.670-23

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para su instalación en pared, mobiliario, suelo técnico, superficie metálica con imán o sobre guía DIN.
Posibilidades de fijación:  Su diseño permite la integración mural en superficie, en mobiliario de sobremesa, bajo mesa, en suelo técnico, en superficie metálica con imán o sobre guía DIN a través de sus accesorios de fijación específicos.
Tipo de fijación:  Mediante la fijación del soporte escogido y posterior enlazado a través de la guía DIN trasera existente en el perfil (exceptuando la posibilidad de fijación directa mediante tornillería suministrada con el perfil)
Fijación sin accesorios:  El perfil incluye orificios en los laterales del perfil (bastidores) para permitir su fijación sin necesitar de accesorios.
Sentido de instalación:  Vertical y horizontal.
Extracción de la placa:  Únicamente con herramienta
Extracción de componentes:  Únicamente con herramienta
Intervalo de temperatura durante la instalación:  -5 a +60º C
Temperatura máxima durante la construcción de la obra:  +60º C
Mantenimiento:  Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

DATOS LOGÍSTICOS

Disponible en caja expositora:
Cantidad de embalaje:  1
Alto:  273.000
Ancho:  74.000
Profundo:  84.000
Unidad medida de la caja:  MM
Volumen de la caja:  1696968.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  0.376
Peso bruto de la caja:  0.000
Unidad peso de la caja:  KGM
Código EAN:  8421053112205
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA

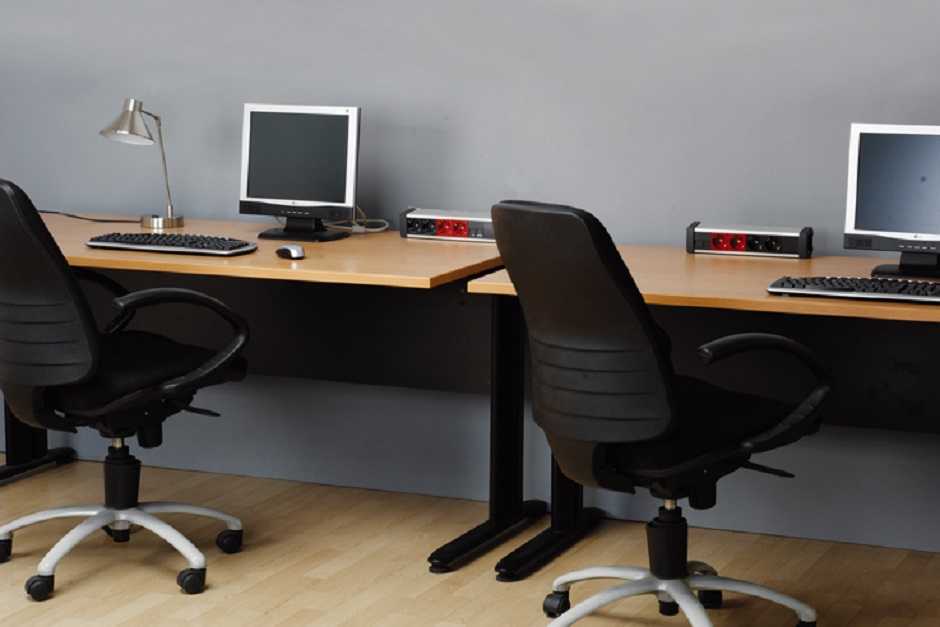

Aplicación perfil Ofiblock Plus en oficina


Aplicación perfil Ofiblock Plus en oficina

kfp102-14-perfil-aluminio-ofiblock-plus-2-elementos-45x45-mm-grafito-simon-k45-frontal_9.jpg

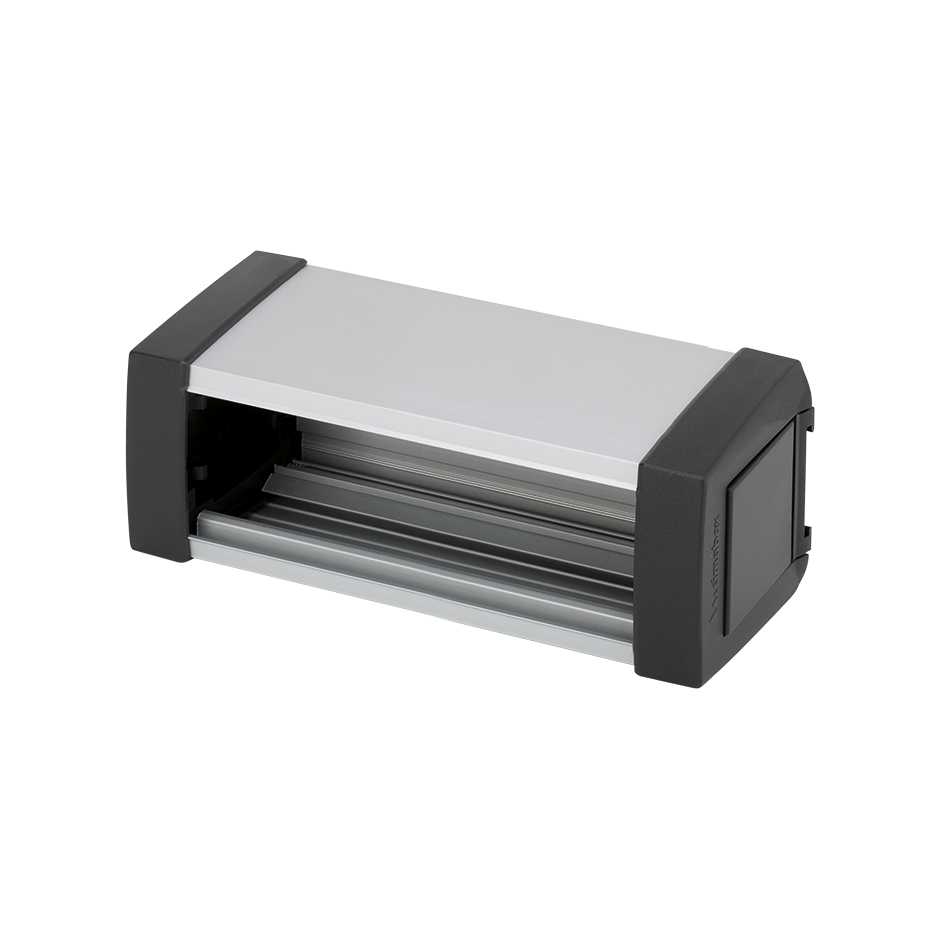

Vista frontal perfil de aluminio Ofiblock Plus Simon K45 grafito

kfp102-14-perfil-aluminio-ofiblock-plus-2-elementos-45x45-mm-grafito-simon-k45-frontal_9.jpg

MANUAL DE INSTALACIÓN

manual
Hoja de instrucciones perfil de aluminio Ofiblock Plus de 2 elementos de 45x45 mm grafito Simon K45 DESCARGAR

DECLARACIONES DE PRODUCTO

manual
Declaración UE de conformidad perfil de aluminio Ofiblock Plus de 2 elementos de 45x45 mm grafito Simon K45 DESCARGAR
