Perfil de aluminio Ofiblock Plus de 1 elemento grafito Simon K45
REFERENCIA:
KFP101/14
PVR:
23,67€/unidad
Precio antes de impuesto. Tarifa vigente Nº 102
EMBALAJE:
1Ud
INFORMACIÓN BÁSICA
Serie:
Simon K45
Versión:
1 elemento
Número de módulos:
1 módulo
Espacio para distribución de cableado:
El perfil se suministra con 1 placa ciega para una distribución interna del cableado más cómoda.
Acceso de cableado:
A través de los alojamientos habilitados en los laterales del perfil.
Tipología de acceso de cableado:
Entrada para tubo corrugado o prensaestopa, conectores de conexión rápida, mangueras de cableado eléctrico, cableado de voz y datos y multimedia mediante placas específicas.
Enlazable:
No
Acabado:
Grafito
Disponible en:
Disponible en 1, 2, 3, 4, 5, 6, 7 y 8 elementos
Ampliable:
No
Disponibilidad de KIT:
No
Posibilidad inclusión conectores de conexión rápida por el lateral del envolvente:
Sí
Compatibilidad:
Funciones de la gama Simon K45 y combinable con la gama de Cableado Eléctrico de Simon.
Contenido del embalaje:
Perfil de aluminio Ofiblock Plus, bastidores, tabique separador metálico, 2 tomas de tierra, 2 placas ciegas, tacos, tornillería y manual de instalación.
Observaciones:
Perfil con mayor profundidad para permitir una cómoda distribución del cableado por el interior del perfil y mejorar el radio de curvatura del cableado de voa y datos y multimedia
INFORMACIÓN TÉCNICA
Dimensiones:
69 x 130 mm
Profundidad:
74 mm
Acceso adicional de cableado:
4 cables a través de cada lateral de los marcos suminitrados con el perfil (requiere mecanizar las marcas indicadores en los marcos embellecedores)
Resistencia al calor:
+125ºC (según norma IEC 60670)
Extinguible:
+850ºC (según norma IEC 60670)
Resistencia al aislamiento:
>5 MΩ a 500 V
Número de entradas laterales:
Hasta 6 cables por cada lateral del perfil a través de la placa K20/14. El perfil se suministra con laterales modulares para permitir el acceso de diferente cantidad y tipología de cableado.
Número de entradas de canal:
2 entradas, una por cada lateral del perfil mediante la placa K21/14.
Dimensiones entrada de canal:
20x30 mm.
Número de orificios porta-bridas:
4
Tornillos necesarios para fijación en forjado:
Mínimo 2 (1 por lado, en diagonal). Se recomienda sujetar el perfil con los 4 tornillos y tacos suministrados con el perfil para una total fijación
Inmunidad electromagnética para cableado VDM:
Asegurada mediante la fijación del tabique metálico en el raíl habilitado en el perfil para tal fin.
Grado IP:
4X
RAL:
7021
Material de fabricación:
Perfil de aluminio anodizado con bastidores y tapas laterales en termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:
Estándar
Mercado disponible:
CE
NORMATIVA
Normativa:
UNE-EN 60.670-23
INSTALACIÓN Y MANTENIMIENTO
Tipo de instalación:
Apto para su instalación en pared, mobiliario, suelo técnico, superficie metálica con imán o sobre guía DIN.
Posibilidades de fijación:
Su diseño permite la integración mural en superficie, en mobiliario de sobremesa, bajo mesa, en suelo técnico, en superficie metálica con imán o sobre guía DIN a través de sus accesorios de fijación específicos.
Tipo de fijación:
Mediante la fijación del soporte escogido y posterior enlazado a través de la guía DIN trasera existente en el perfil (exceptuando la posibilidad de fijación directa mediante tornillería suministrada con el perfil)
Fijación sin accesorios:
El perfil incluye orificios en los laterales del perfil (bastidores) para permitir su fijación sin necesitar de accesorios.
Sentido de instalación:
Vertical y horizontal.
Extracción de la placa:
Únicamente con herramienta
Extracción de componentes:
Únicamente con herramienta
Intervalo de temperatura durante la instalación:
-5 a +60º C
Temperatura máxima durante la construcción de la obra:
+60º C
Mantenimiento:
Limpiar con un paño suave y seco.
No utilizar paños y/o limpiadores abrasivos que contengan cloro.

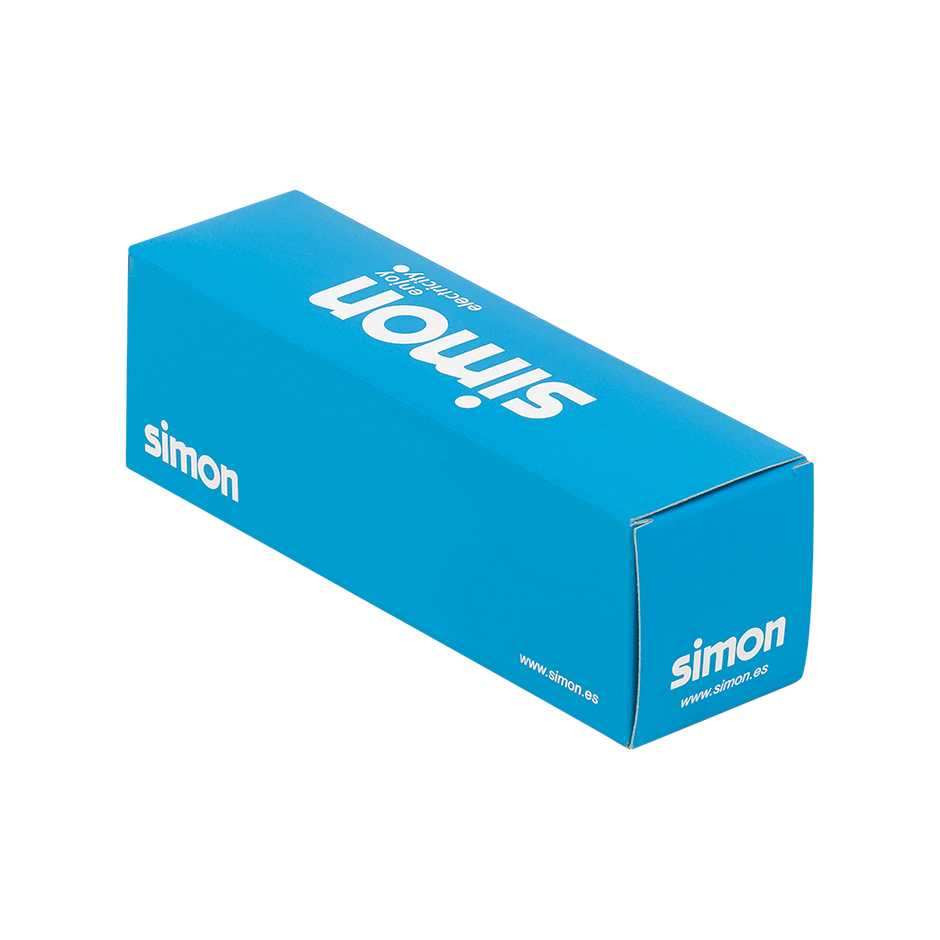

DATOS LOGÍSTICOS
Disponible en caja expositora:
Sí
Cantidad de embalaje:
1
Alto:
273.000
Ancho:
74.000
Profundo:
84.000
Unidad medida de la caja:
MM
Volumen de la caja:
1696968.000
Unidad medida volumen de la caja:
MMQ
Peso neto de la caja:
0.290
Peso bruto de la caja:
0.000
Unidad peso de la caja:
KGM
Código EAN:
8421053112199
Disponible en caja múltiple:
No
Disponible en palet:
No
