Ofiblock Compact montado y cableado con 4 tomas y 2 recortes traseros en las últimas posiciones
Simon K45
KIT Ofiblock Compact que ofrece la máxima funcionalidad en un tamaño compacto. Con su mínima profundidad y con su gran abanico de accesorios, es apto para instalación en suelo técnico, pared, mobiliario, superficie metálica con imán o sobre guía DIN.
Diseñado para adecuarse a las necesidades concretas de cada espacio con los módulos K45 ya montados y cableados, proporcionando una solución completa y eficaz.

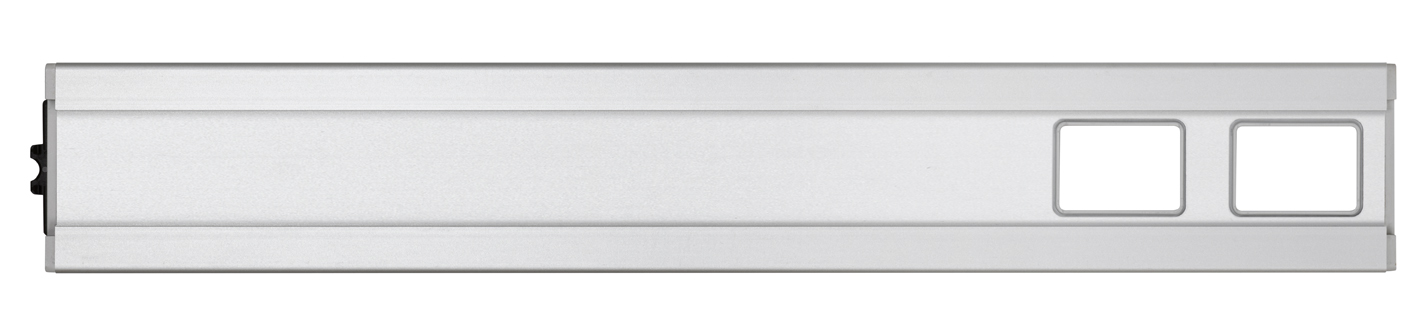

Incluye una entrada lateral con conector rápido macho de 3 polos tipo Wieland y dos troqueles traseros en las dos últimas posiciones para el óptimo paso del cableado de voz, datos o múltimedia que reciban los módulos K45 que decidas instalar, los cuales estarán protegidos e inmunizados electromagnéticamente gracias a las cubetas protectoras ya incluidas. Tapas de termoplástico autoextinguible y libre de halógenos para proteger la estancia en caso de incendio.
-
Compatibilidad
Funciones de la gama Simon K45 y combinable con la gama de Cableado Eléctrico de Simon.
-
Observaciones
Perfil con mayor compacidad para permitir una convergencia de soluciones de energía, voz y datos y multimedia con la menor profundidad
-
Acabado
Blanco
-
Contenido del embalaje
Perfil de aluminio Ofiblock Compact, 4 tomas, 2 huecos con troquel trasero, 1 toma de tierra, 1 placa ciega, 1 tapa lateral con entrada de cable directo, pasamuros, 1 tapa lateral ciega, tornillería y manual de instalación.
-
Mercado disponible
CE
-
RAL
9003
-
Formato
Schuko
-
Resistencia al calor (ºC)
+125ºC (según norma IEC 60670)
-
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
-
Intensidad (A)
16 A
-
IP
IP4X
-
Linkable
No
-
Temperatura máxima de trabajo (ºC)
+60º C
-
Número de enchufes
4
-
Espacio para la distribución del cableado
El perfil se suministra con 1 placa ciega para una distribución interna del cableado más cómoda.
-
Rango de temperatura durante la instalación (ºC)
-5 a +60º C
-
Versión
6 elementos
-
Profundidad (mm)
54
-
Dimensiones (mm)
54 x 338
-
Acceso al cableado
Entrada para conectores de conexión rápida de 3 polos.
-
Extinción (ºC)
+850ºC (según norma IEC 60670)
-
Sentido de instalación
Horizontal,Vertical
-
Tipo de instalación
Apto para su instalación en pared, mobiliario, suelo técnico, superficie metálica con imán o sobre guía DIN.
-
Extracción de la cubierta
Array
-
Posibilidades de fijación
Su diseño permite la integración mural en superficie, en mobiliario de sobremesa, bajo mesa, en suelo técnico, en superficie metálica con imán o sobre guía DIN a través de sus accesorios de fijación específicos.
-
Tipo de fijación
Mediante la fijación del soporte escogido y posterior enlazado a través de la guía DIN trasera existente en el perfil.
-
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
Dir. 2014/35/UE LVD|Dir. 2011/65/UE RoHS + post. mod.EN IEC 60670-1:2021|EN IEC 60670-1:2021 A11:2021|EN IEC 63000:2018|IEC 60884-1 Ed 3.2|UNE 20315-1-1:2017|UNE 20315-1-2:2017
-
Peso neto
0.58KGM
-
Peso bruto
0.58KGM
-
EAN producto
8421053290590
-

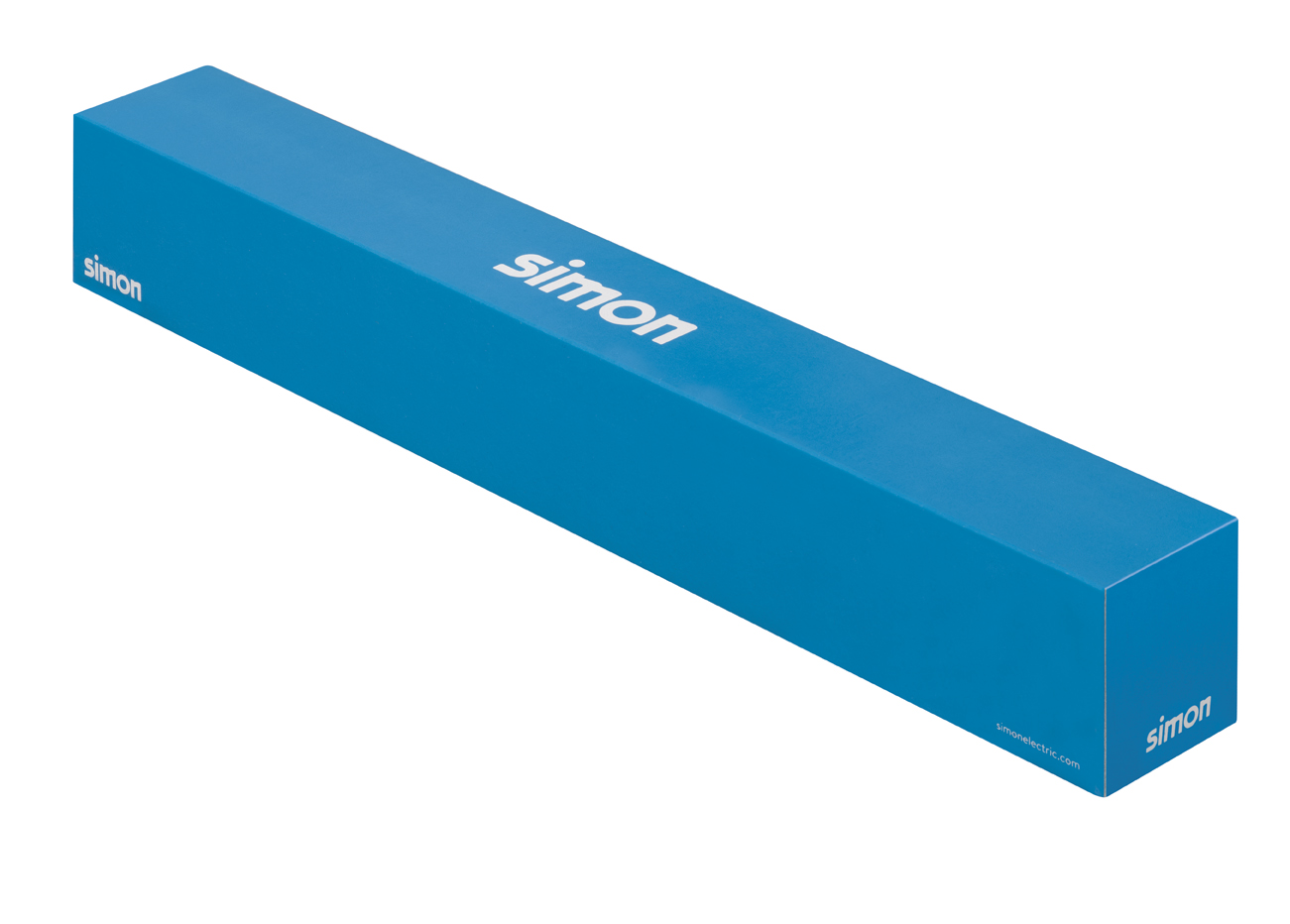

Embalaje
1
-
Alto embalaje
60MMT
-
Ancho embalaje
55MMT
-
Profundo embalaje
411MMT
-
Volumen embalaje
1356300MMQ
-
Peso neto
0.58KGM
-
Peso bruto
0.62KGM
-
EAN embalaje
8421053290590
