Conector de conexión rápida macho IEC320 con placa embellecedora de 1 elemento grafito Simon K45

REFERENCIA: K305A/14
PVR: 3,80€/unidad
Precio antes de impuesto. Tarifa vigente Nº 102
EMBALAJE: 10Uds
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon K45
Intensidad:  10 А
Voltaje:  250 V~
Formato:  IEC 60320 Разъем С14
Tipo de entrada:  Macho
Acabado conectores de entrada:  Grafito
Acabado conectores de salida:  Grafito
Número de polos:  3
Tipo conector:  Empotrar
Protección frente al acceso directo de los contactos:  No
Fijación anti-desconexión:  No
Tipo de embornamiento:  Faston - Soldadura
Número de bornas:  3 entradas
Número de bocas de embornado por borna:  1 boca de embornado por borna
Tipo de accionamiento:  Inserción
Acabado:  Grafito
Disponible en:  Conectores de conexión rápida macho y hembra IEC320 con placa Simon K45 en acabado grafito y blanco
Latiguillo de conexión rápida.
Ampliable:  No
Disponibilidad de KIT:  No
Configuración del kit:  0
Compatibilidad:  Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-038)
Contenido del embalaje:  Conector de conexión rápida macho y placa embellecedora
Observaciones:  La referencia incluye placa embellecedora que permite fijar directamente el conector en cualquier envolvente de la gama Simon K45 o en la gama Simon 500 Cima mediante adaptador (ref 50012088-038)

INFORMACIÓN TÉCNICA

Dimensiones:  45 x 45 mm
Profundidad:  29 mm
Marcado tipología de polos:  Línea, neutro y tierra
Sección de cable admitida:  De 0,5 mm
Pelado de cable necesario:  9 mm
Grado IP:  20
RAL:  7021
Material de fabricación:  Componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos que garantiza la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  IEC 60320

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Tipo de fijación:  Fijación mediante clipaje directo, sin necesidad de herramientas
Sentido de instalación:  Vertical acorde al sentido de los mecanismos
Extracción del conector:  Únicamente con herramienta
Extracción del latiguillo:  No requiere herramienta
Intervalo de temperatura durante la instalación:  -5 a 40º C
Temperatura máxima durante la construcción de la obra:  +70º C
Mantenimiento:  Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

DATOS LOGÍSTICOS

Disponible en caja expositora:
Cantidad de embalaje:  10
Alto:  70.000
Ancho:  93.000
Profundo:  140.000
Unidad medida de la caja:  MM
Volumen de la caja:  911400.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  0.210
Peso bruto de la caja:  0.210
Unidad peso de la caja:  KGM
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA

k305a-14-conector-conexion-rapida-macho-iec320-placa-grafito-simon-k45-frontal_11.jpg

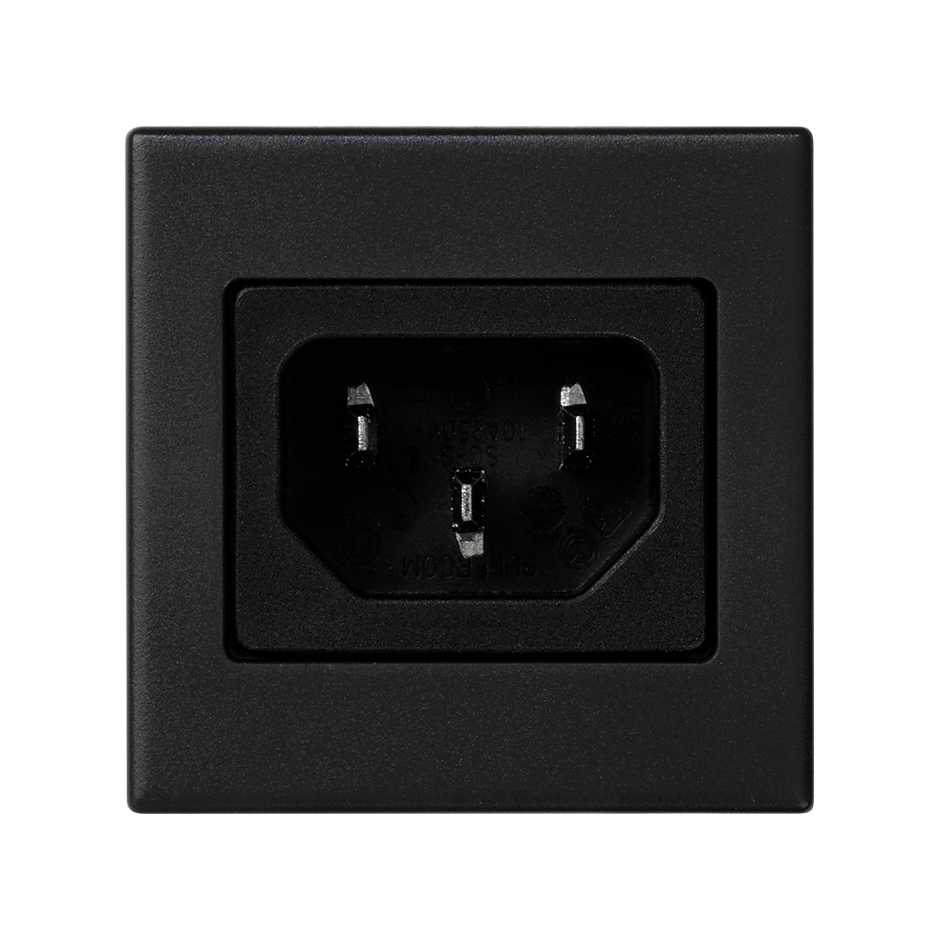

Vista frontal conector de conexión rápida macho con placa Simon K45 grafito

k305a-14-conector-conexion-rapida-macho-iec320-placa-grafito-simon-k45-frontal_11.jpg

DECLARACIONES DE PRODUCTO

manual
Declaración UE de conformidad conector de conexión rápida macho IEC320 con placa embellecedora de 1 elemento de 45x45 mm grafito Simon K45 DESCARGAR
