Series de mecanismos
Simon K45
En esta categoría de bases y tapas para tomas de corriente, te encontrarás bases de enchufe de todo tipo y para toda clase de necesidades. La serie Simon K45, por ejemplo, se ocupa de todo lo relacionado con la conectividad en los diferentes puestos de trabajo.

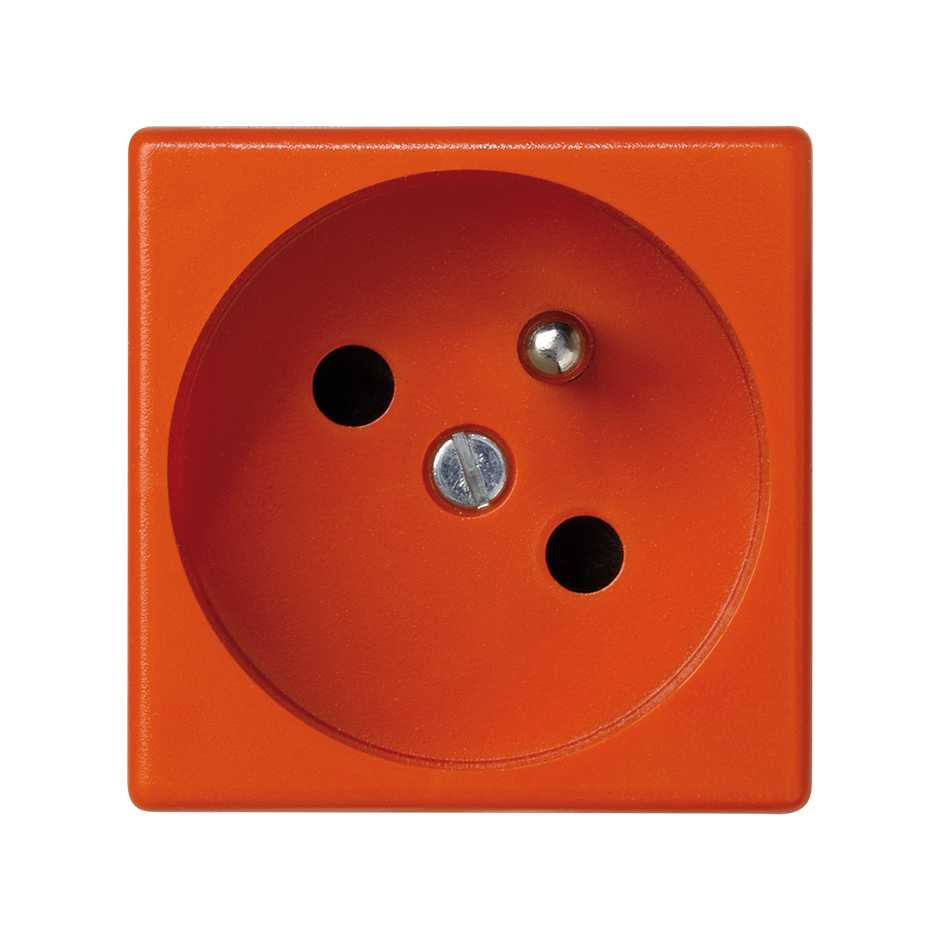

A esa misma colección pertenece esta base de enchufe francesa (16 Amperios de intensidad y 250 Voltios de tensión) con dispositivo de seguridad y tipo de embornamiento rápido. Sólo para los más atrevidos, ya que su acabado es en color naranja.

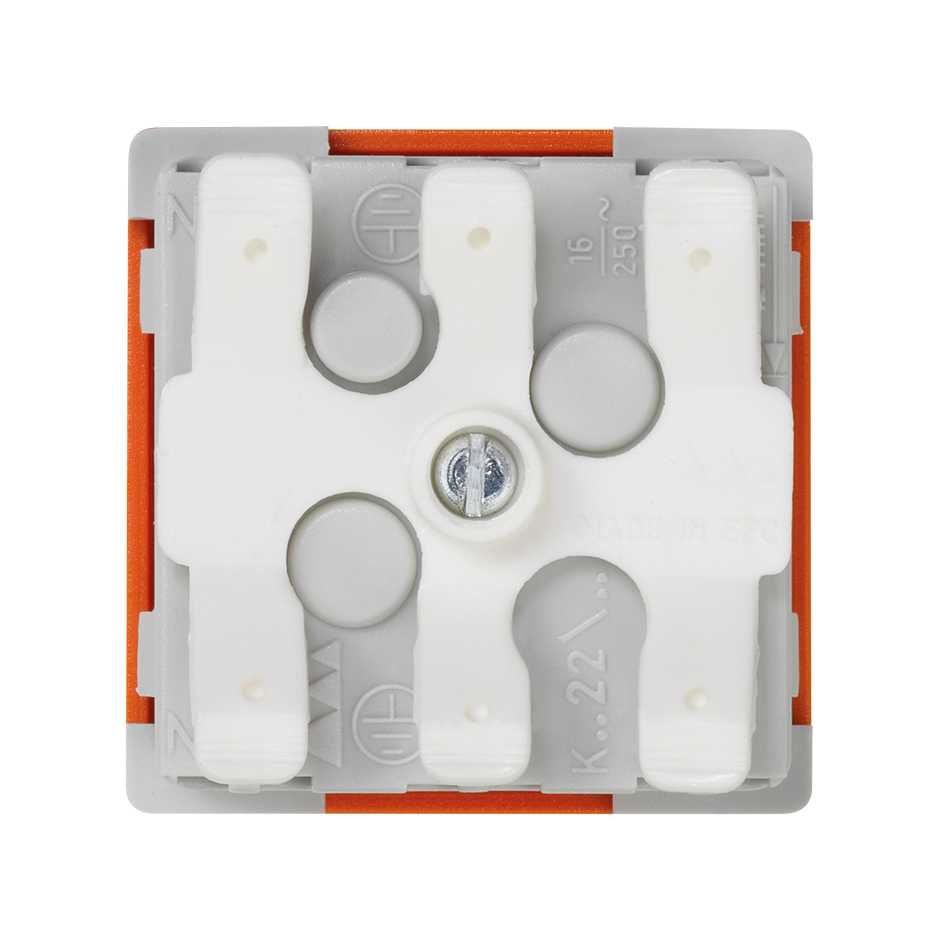

En cuanto a la sección de cable admitida es de 1,5 a 2,5 mm (pelado de cable a 12 milímetros). Sin embargo, es posible enlazar directamente bases de enchufe, sin que haya necesidad de pelar ni trenzar los distintos cables, a través de la referencia AC11.
Como cualquier producto de la marca Simon, está fabricado en componentes de alta calidad: componentes metálicos, en este caso, que cuentan con aislamiento termoplástico autoextinguible y libre de halógenos que garantiza la no propagación de llama en caso de incendio y también la baja toxicidad en caso de emisión de humos.
Compatibilidad
Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-03X)
Observaciones
Posibilidad de enlazar directamente bases de enchufe, sin necesidad de tener que pelar ni trenzar los cables, a través de la referencia AC11
Acabado
Naranja
Contenido del embalaje
Base de enchufe con tapa embellecedora y manual de instalación
Mercado disponible
CE
RAL
2009
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato
Francesa
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
Intensidad (A)
16 A
IP
IP20
Linkable
Si, mediante accesorio AC11
Número de conexiones por terminal
2 bocas de embornado por borna
Número de enchufes
1
Rango de temperatura durante la instalación (ºC)
-5 a 60º C
Tipo de mecanismo
Insertion
Versión
Individual
Voltaje (V~)
250 V~
Profundidad (mm)
42,3 mm
Pelacables necesarios (mm)
12 mm
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-10-2)
Instalable en caja de empotrar
Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador ref.50012088-03X
Sentido de instalación
Vertical
Tipo de instalación
Apto para superficie y empotrar
Número de terminales
3 entradas y 3 salidas
Extracción del enchufe
Únicamente con herramienta
Tipo de conexión del terminal
Rápido
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017
Volumen producto
0.3 MMQ
Peso neto
0.061 KGM
Peso bruto
0.061 KGM
Embalaje
10
Alto embalaje
49 MMT
Ancho embalaje
101 MMT
Profundo embalaje
245 MMT
Volumen embalaje
1212505 MMQ
Peso neto
0.61 KGM
Peso bruto
0.53 KGM
EAN embalaje
8421053123263
