Simon K45

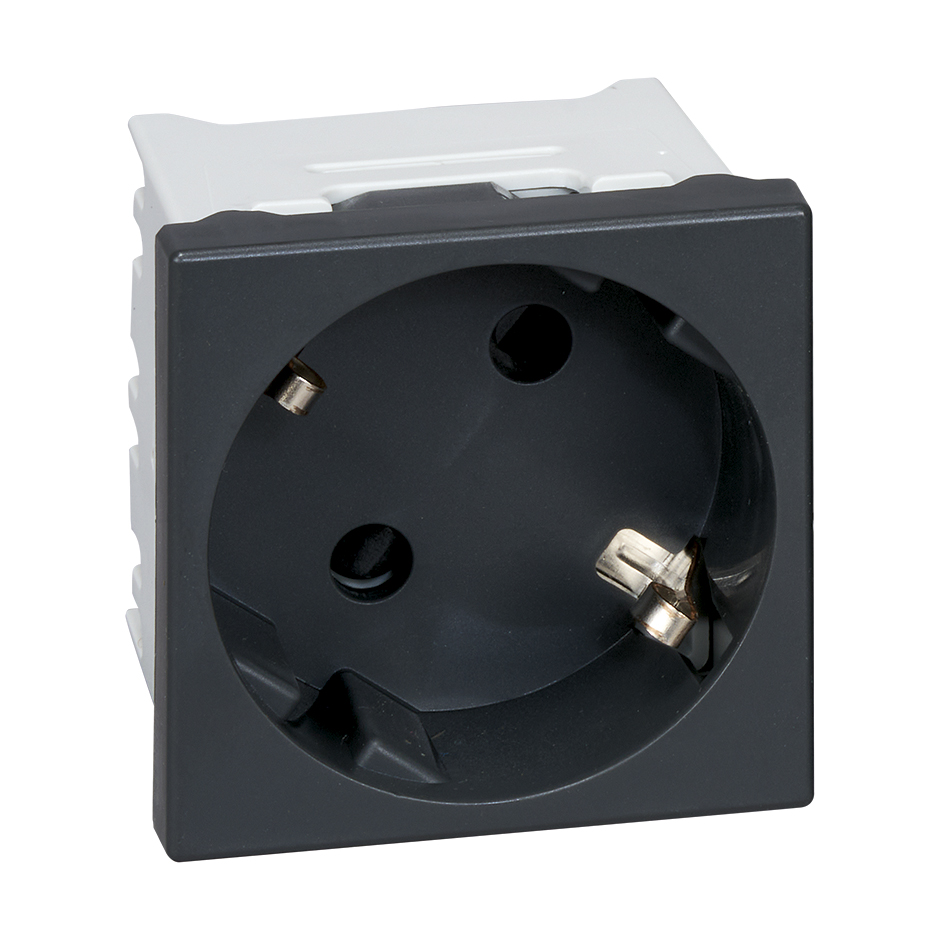

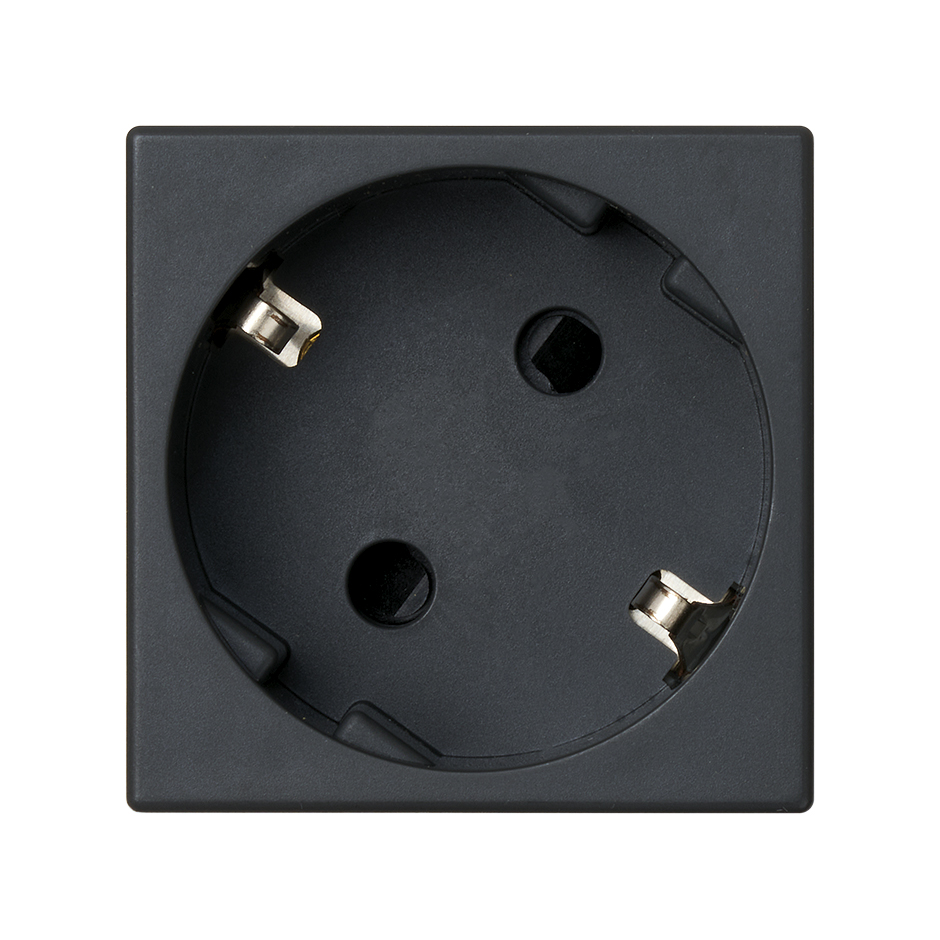

Base de enchufe Schuko16 A 250V, con dispositivo de seguridad y embornamiento rápido dentro de la colección Simon K45. Con acabados en grafito, un tamaño de 45 x 45 mm y un voltaje de 250V, la base de enchufe Schuko 16 A, no necesita pelar ni trenzar cableado para su instalación(a través de la referencia AC11) y cuenta, a su vez, con la exquisita versatilidad de poder emplazarlo tanto en superficie como empotrado y compatibilidad con el resto de la serie Simon K45.
Compuesto por materiales metálicos aislados con termoplástico autoextinguible, garantiza la no propagación de humo y bajo nivel de toxicidad en caso de incendio ya que está, además, totalmente libre de halógenos. Puede soportar temperaturas de hasta 60ºC de instalación. La base de enchufe Schuko 16 A 250V, es sinónimo de calidad, sencillez y seguridad; seña de identidad de toda la gama Simon K45.
Compatibilidad
Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-038)
Observaciones
Posibilidad de enlazar directamente bases de enchufe, sin necesidad de tener que pelar ni trenzar los cables, a través de la referencia AC11
Acabado
Grafito
Contenido del embalaje
Base de enchufe con tapa embellecedora y manual de instalación
Mercado disponible
CE
RAL
7021
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato
Schuko
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
Intensidad (A)
16 A
IP
IP20
Linkable
Si, mediante accesorio AC11
Número de conexiones por terminal
2 bocas de embornado por borna
Número de enchufes
1
Rango de temperatura durante la instalación (ºC)
-5 a 60º C
Tipo de mecanismo
Insertion
Versión
Individual
Voltaje (V~)
250 V~
Profundidad (mm)
45 mm
Pelacables necesarios (mm)
12 mm
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-10-2)
Instalable en caja de empotrar
Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador ref.50012088-038
Sentido de instalación
Vertical
Tipo de instalación
Apto para superficie y empotrar

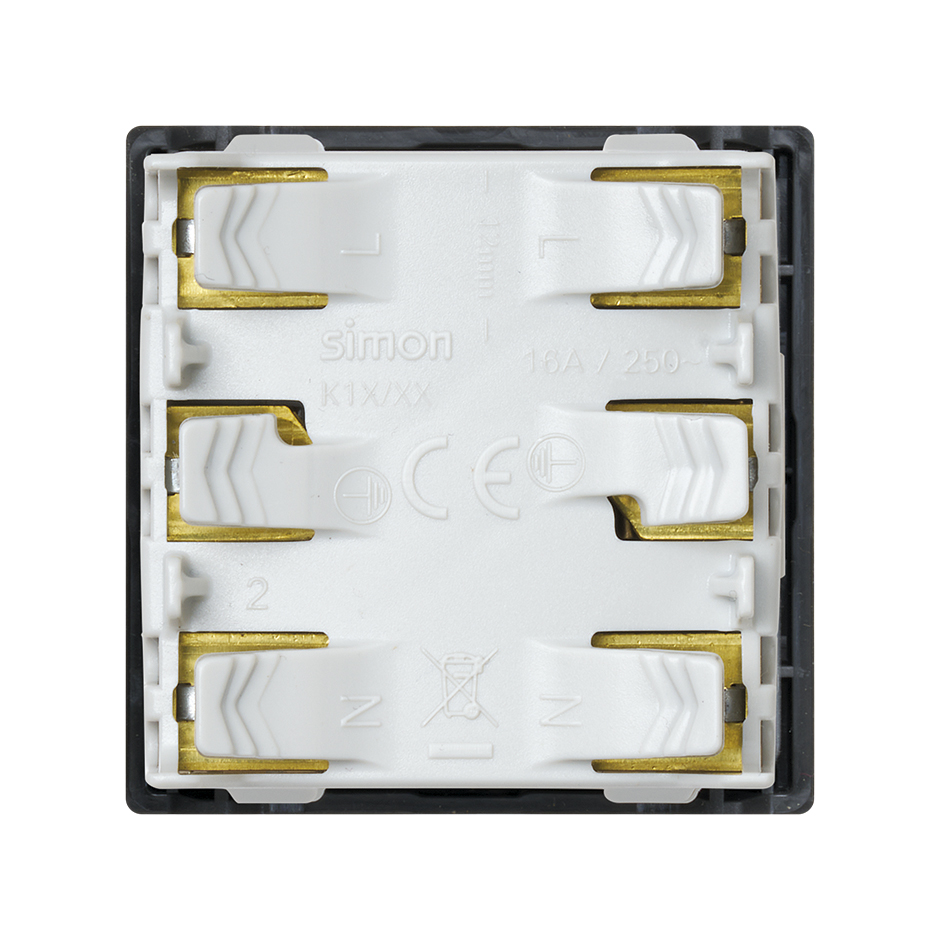

Número de terminales
3 entradas y 3 salidas
Extracción del enchufe
Únicamente con herramienta
Tipo de conexión del terminal
Fast
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017
Volumen producto
121251 MMQ
Peso neto
0.053 KGM
Peso bruto
0.053 KGM
EAN producto
8421053263891
Embalaje
10
Alto embalaje
49 MMT
Ancho embalaje
101 MMT
Profundo embalaje
245 MMT
Volumen embalaje
1212505 MMQ
Peso neto
0.53 KGM
Peso bruto
0.58 KGM
EAN embalaje
8421053122846
