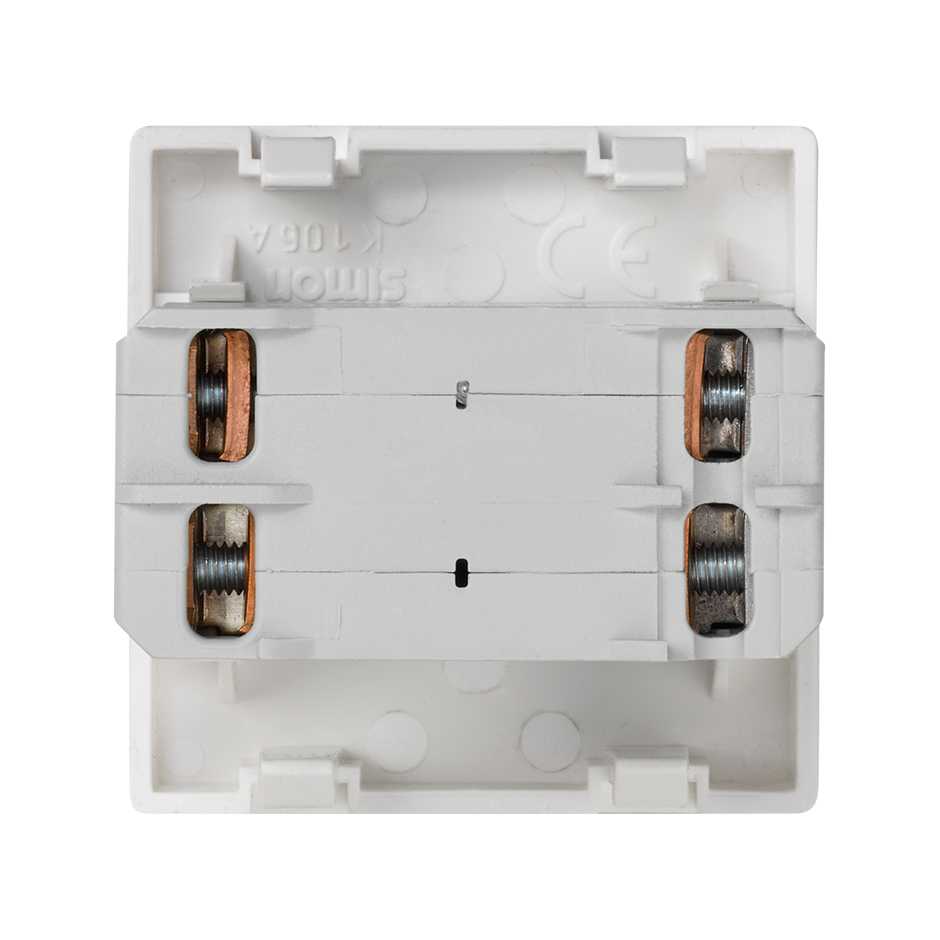

Vista trasera magnetotérmico 10 A con placa embellecedora Simon K45 blanco

Embalaje magnetotérmico 10 A con placa embellecedora Simon K45 blanco

Vista trasera magnetotérmico 10 A con placa embellecedora Simon K45 blanco

Embalaje magnetotérmico 10 A con placa embellecedora Simon K45 blanco

Ref
K106A/9

Magnetotérmico 10 A de 1 elemento con placa embellecedora blanco Simon K45

Precio/Unidad
62,22 €
Hasta fin de existencias
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica
K106A-9-es-datasheet.pdf
Declaración de conformidad

  1. UES0074_3.pdf [651KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de Producto
Descargas
Soporte

El Magnetotérmico de un elemento con placa embellecedora en color blanco de la serie Simon K45 es uno de los mecanismos y placas para protección de circuitos más demandados en la actualidad. Con una intensidad de 10 A, esta pieza ha sido fabricada con componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos que garantiza la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.

Su instalación puede realizarse de manera sencilla en unos minutos en cualquier envolvente de pared, suelo, techo o mobiliario de la gama K45 y Simon 500 Cima a través del adaptador 50012088-030. Tiene unas dimensiones de 45x45x47 mm, admite una sección de cable de hasta 25 mm y cuenta con un pelado de cable de 10 mm, todo ello con un precio para todos los bolsillos con la mejor calidad.

Información básica

  • Compatibilidad

    Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario.

  • Acabado

    Blanco

  • Contenido del embalaje

    Magnetotérmico bipolar 10 A y placa embellecedora formato Simon K45

Información técnica

  • Mercado disponible

    CE

  • RAL

    9003

  • Capacidad de rotura (A)

    3000 A

  • Sección de cable admitida (mm)

    Hasta 25 mm

  • Intensidad (A)

    10 A

  • IP

    IP44

  • Temperatura máxima de trabajo (ºC)

    +60º C

  • Número de conexiones por terminal

    1 boca por borna

  • Alimentación (V~)

    230 V~

  • Rango de temperatura durante la instalación (ºC)

    -5 a 60º C

  • Curva de disparo

    Curva C

  • Tipo de mecanismo

    Basculante

  • Versión

    Individual

  • Profundidad (mm)

    47

  • Dimensiones (mm)

    45 x 45

Instalación y mantenimiento

  • Pelacables necesarios (mm)

    10

  • Instalable en caja de empotrar

    Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador (ref.50012088-030)

  • Sentido de instalación

    Horizontal,Vertical

  • Tipo de instalación

    Apto para su instalación en cualquier envolvente de pared, suelo, techo o mobiliario de la gama K45 y Simon 500 Cima a través del adaptador 50012088-030

  • Número de terminales

    4 (1 borna por polo)

  • Extracción del MCB

    Array

  • Tipo de conexión del terminal

    A tornillo

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa

  • Normativa

    EN 60898-1:2003 / EN 60898-1:2003 A1:2004 / EN 60898-1:2003 A11:2005 / EN 60898-1:2003 A12:2008 / EN 60898-1:2003 A13:2012 / EN 60898-1:2019 / EN IEC 63000:2018

Información logística

  • Volumen producto

    0.3MMQ

  • Peso neto

    0.08KGM

  • Peso bruto

    0.08KGM

  • EAN producto

    8426436040151

  • Embalaje

    1

  • Alto embalaje

    50MMT

  • Ancho embalaje

    76MMT

  • Profundo embalaje

    76MMT

  • Volumen embalaje

    288800MMQ

  • Peso neto

    0.08KGM

  • Peso bruto

    0.706KGM

  • EAN embalaje

    8426436040151
