Simon K45

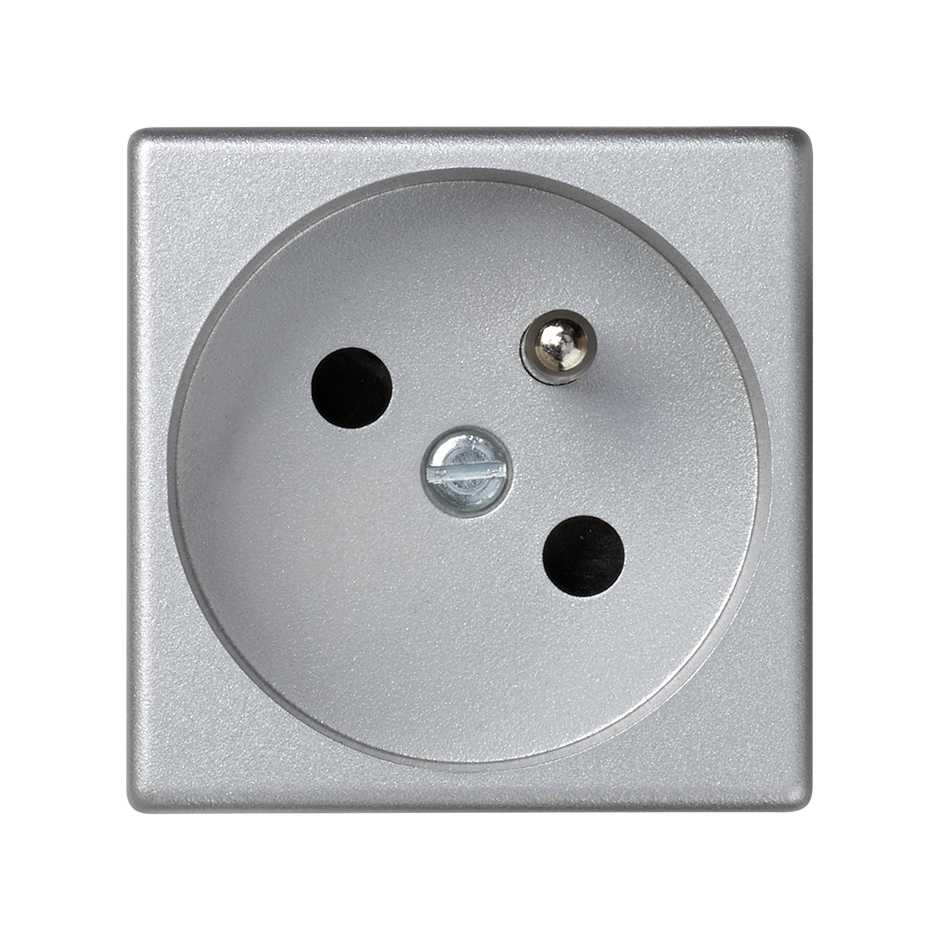

Alcanzar la seguridad total en las instalaciones eléctricas es posible con la serie Simon K45. La Base de enchufe francesa con dispositivo de seguridad y embornamiento a tornillo en color aluminio incluido en esta gama puede certificarlo. Con una intensidad de 16 A y un voltaje de 250V~, este producto tiene unas dimensiones de 45x45x39 mm. Esta base de enchufe admite sección de cable 1,5 a 2,5 mm y un pelado de cable de 12 mm, siendo apta para superficie y empotrar.
Pero además de muy seguro, este artículo destaca por su resistencia a las consecuencias negativas de impactos y golpes gracias a los componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos con los que ha sido fabricada. Estos materiales garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Compatibilidad
Envolventes Simon K45 para su instalación en pared, suelo, techo y mobiliario y envolventes Simon 500 Cima (requiere combinar con el adaptador de K45 a 500 Cima ref.50012088-033)
Acabado
Aluminio
Contenido del embalaje
Base de enchufe con tapa embellecedora
Mercado disponible
CE
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato
Francesa
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
Intensidad (A)
16 A
IP
IP20

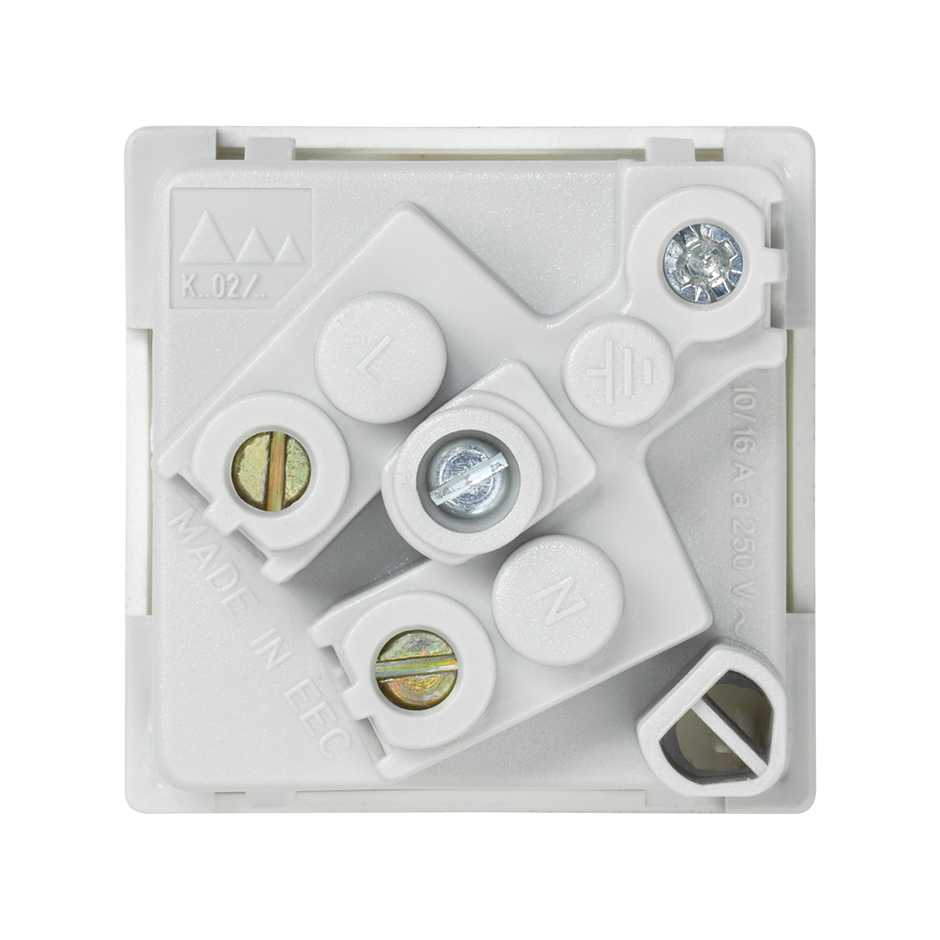

Número de conexiones por terminal
2 bocas de embornado por borna (1 entrada / 1 salida)
Número de enchufes
1
Rango de temperatura durante la instalación (ºC)
-5 a 60º C
Tipo de mecanismo
Insertion
Versión
Individual
Voltaje (V~)
250 V~
Profundidad (mm)
39 mm
Pelacables necesarios (mm)
12 mm
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-10-2)
Instalable en caja de empotrar
Universal, específico Simon K45 y específico Simon 500 Cima mediante adaptador ref.50012088-033
Sentido de instalación
Vertical
Tipo de instalación
Apto para superficie y empotrar
Número de terminales
3 entradas / salidas
Extracción del enchufe
Únicamente con herramienta
Tipo de conexión del terminal
Screw
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
EN IEC 63000:2018 / IEC 60884-1 Ed 3.2 / UNE 20315-1-1:2017 / UNE 20315-1-2:2017
Volumen producto
121251 MMQ
Peso neto
0.048 KGM
Peso bruto
0.048 KGM
Embalaje
10
Alto embalaje
49 MMT
Ancho embalaje
101 MMT
Profundo embalaje
245 MMT
Volumen embalaje
1212505 MMQ
Peso neto
0.48 KGM
Peso bruto
0.48 KGM
EAN embalaje
8421053123218
