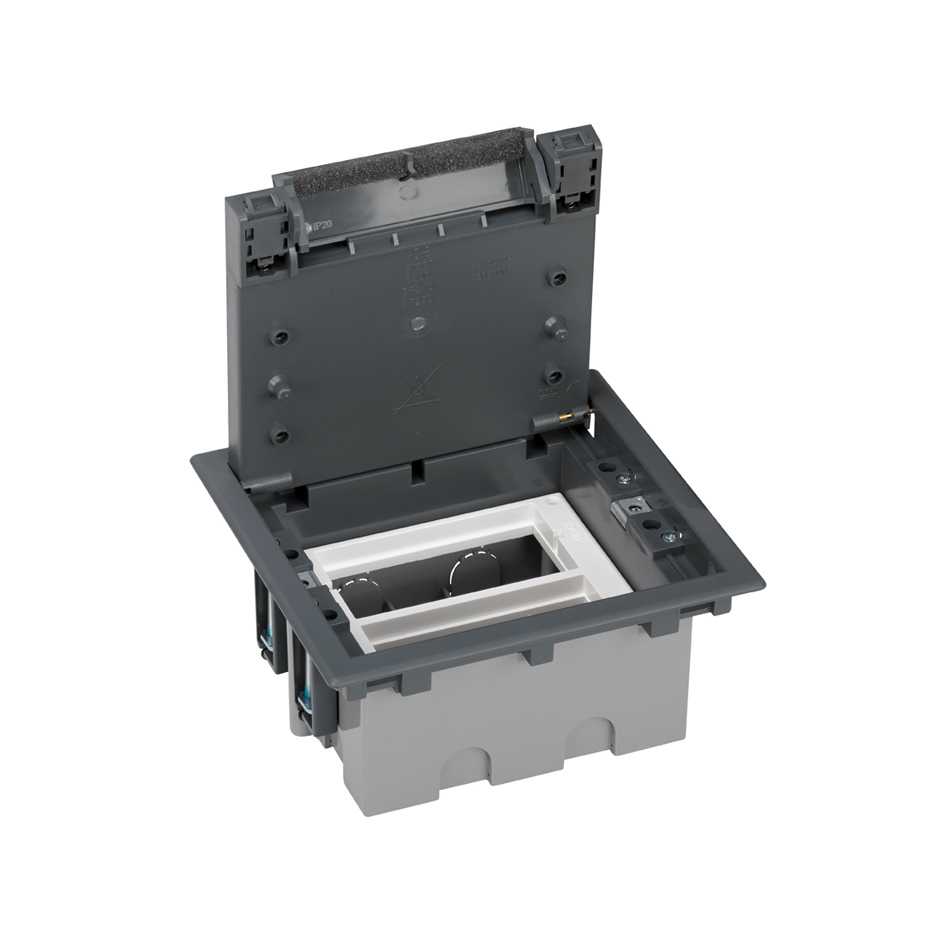

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face grisee Simon 500 Cima vue frontale

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face grisee Simon 500 Cima vue frontale

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face grisee Simon 500 Cima emballage

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face grisee Simon 500 Cima vue frontale

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face grisee Simon 500 Cima vue frontale

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face grisee Simon 500 Cima emballage

Ref
RSF002/1

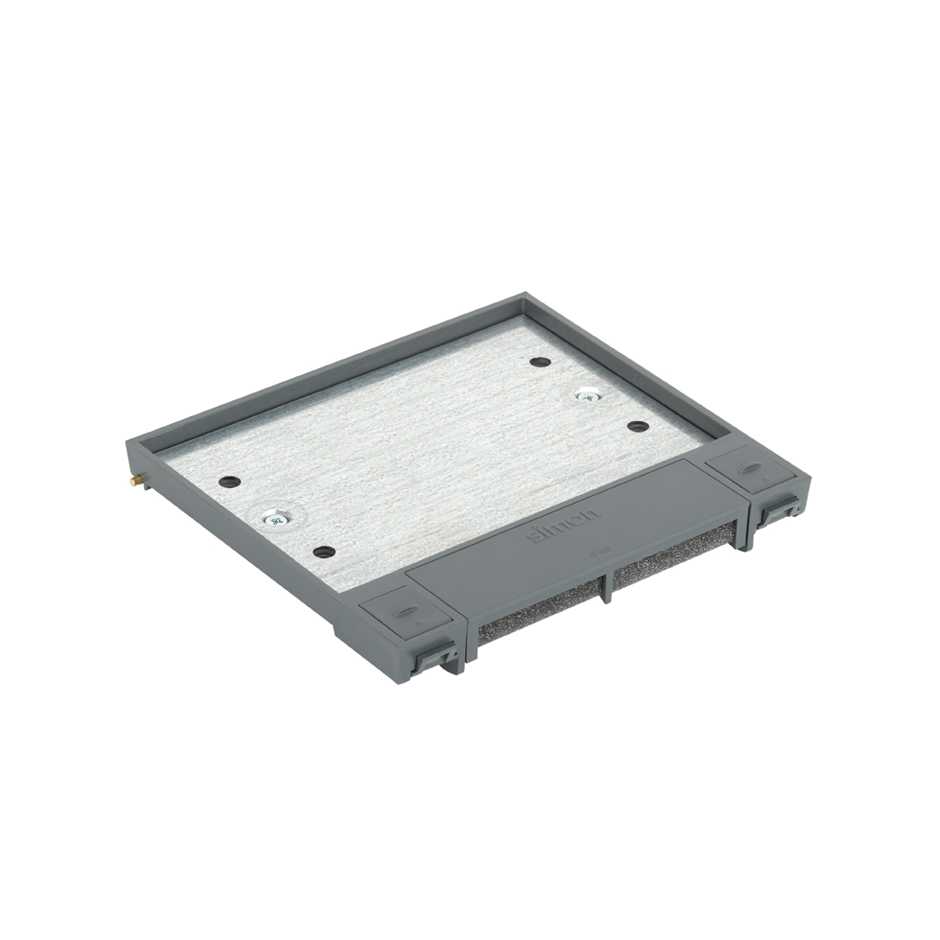

Couvercle rabattable pour boîte de sol ajustable ou trappe de visite pour 2 modules doubles, vue de face : grisee Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique
RSF002_1-datasheet-fr.pdf
Manuels d’installation

  1. Hoja de instrucciones cajas de suelo 500 CIMA_4.pdf [1MB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Simon Cima

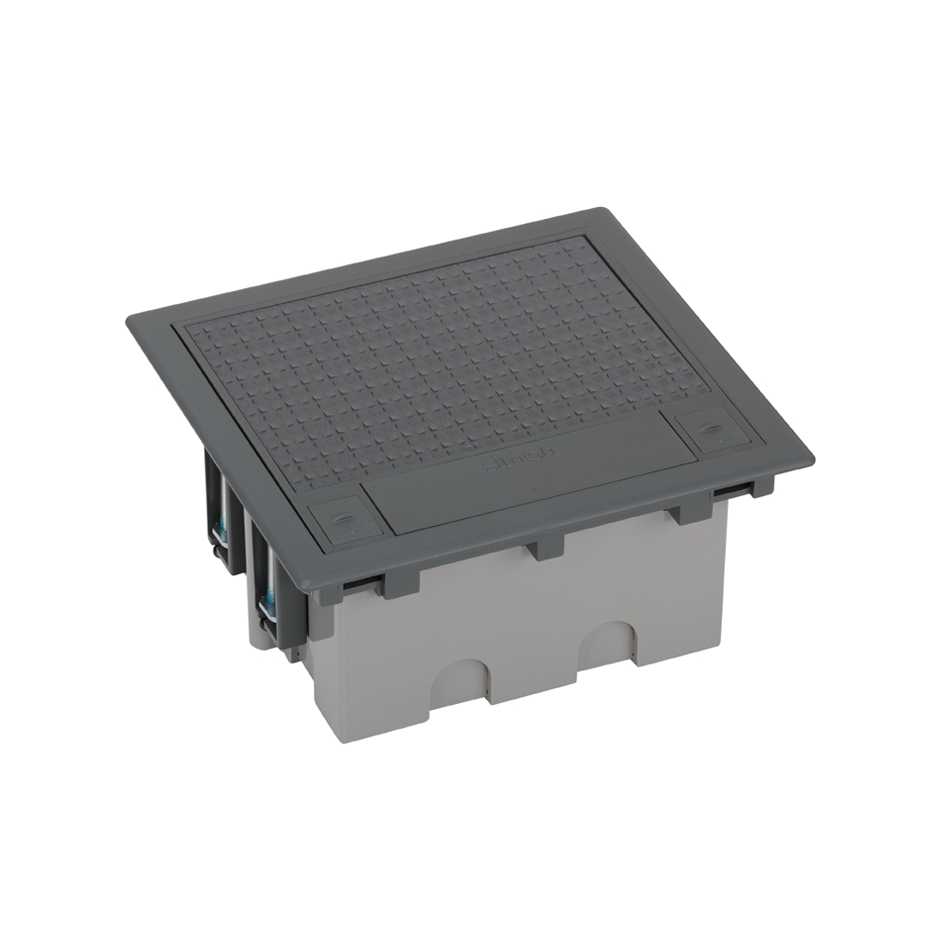

<p class=>Boîte de sol ajustable pour 2 modules doubles dans une installation dans un plancher technique grise Simon 500 Cima vue frontale</p>
Ref
52050102-035
Boîte de sol ajustable pour 2 modules doubles dans une installation dans un plancher technique : grise Simon 500 Cima
<p class=>Trappe de visite pour 2 modules doubles à installer dans un revêtement de sol ou un plancher technique grise Simon 500 Cima vue frontale</p>
Ref
52054102-035
Trappe de visite pour 2 modules doubles à installer dans un revêtement de sol ou un plancher technique : grise Simon 500 Cima
<p class=>Boîte de sol ajustable pour 2 modules doubles pour une installation dans un revêtement de sol grise Simon 500 Cima vue frontale</p>
Ref
52050002-035
Boîte de sol ajustable pour 2 modules doubles pour une installation dans un revêtement de sol : grise Simon 500 Cima
<p class=>Enjoliveur affleurant pour boîte de sol ajustable ou trappe de visite 2 modules doubles grise Simon 500 Cima vue frontale</p>
Ref
52053102-035
Enjoliveur affleurant pour boîte de sol ajustable ou trappe de visite 2 modules doubles : grise Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Remarques

    Les boîtes de plancher ajustables comprennent le couvercle. Seulement nécessaire de le commander comme pièce de rechange en cas de casse ou de perte.

  • Finition

    Gris

  • Matériau

    Plastique

  • Contenu de l’emballage

    Couvercle

Informations techniques

  • Marché disponible

    CE

  • RAL

    7011

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 MOhms at 500V

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    2 modules doubles

  • Profondeur (mm)

    15

  • Dimensions (mm)

    145 x 161 x 15

  • Dimensions du couvercle rabattable (mm)

    145 x 161 x 15 mm

Installation et maintenance

  • Personnalisation des dimensions du couvercle encastrable (mm)

    107 x 154 x 8 mm

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Horizontal et vertical, en fonction de l'installation de la boîte de sol ou du trappe de service

  • Type d’installation

    Dans un plancher technique ou revêtement de sol avec des caissons ajustables ou des trappe de visite

  • Retrait du couvercle

    Avec outil seulement

  • Type de fixation

    Via broche d'accouplement fournie sur le couvercle

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    UNE-EN 60.670-23

Informations logistique

  • Poids net

    0.494KGM

  • Poids brut

    0.494KGM

  • Produit EAN

    8426436056190

  • Quantité d’emballage

    1

  • Hauteur emballage

    20MMT

  • Largeur emballage

    350MMT

  • Profondeur emballage

    250MMT

  • Volume emballage

    1.75DMQ

  • Poids net

    0.494KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8426436056190
