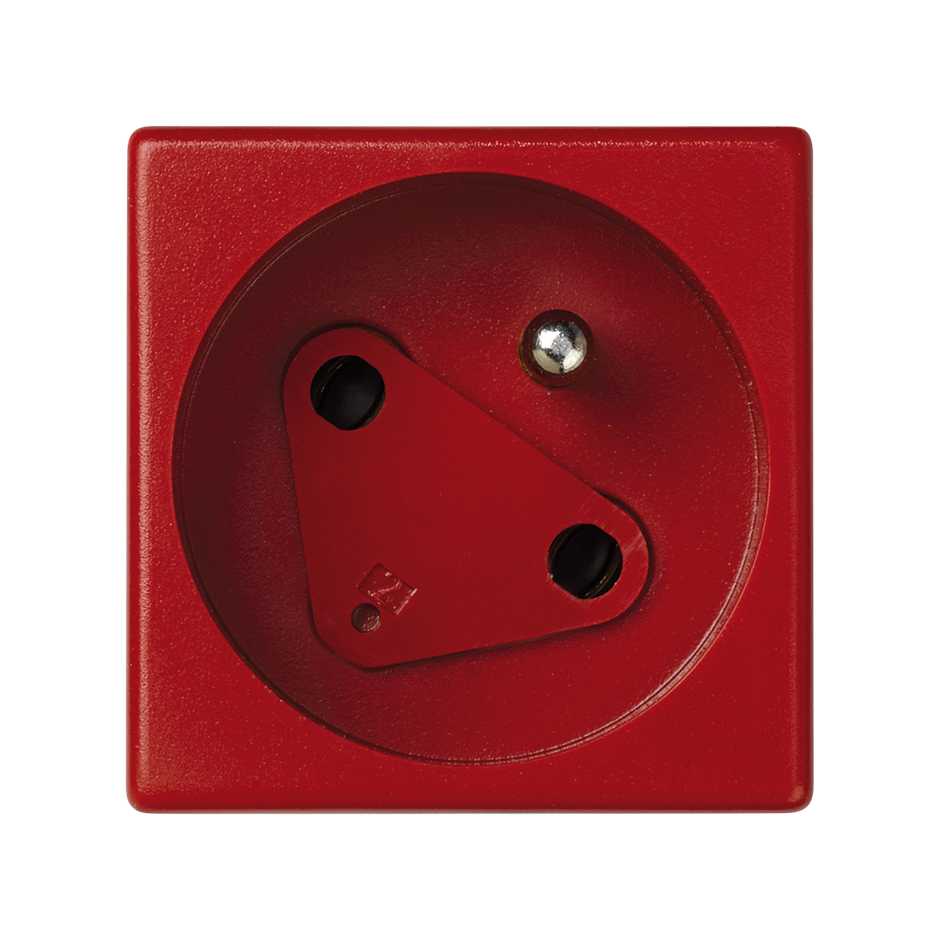

Prise de courant française 16A 250V ~~ Simon K45 rouge vue de face

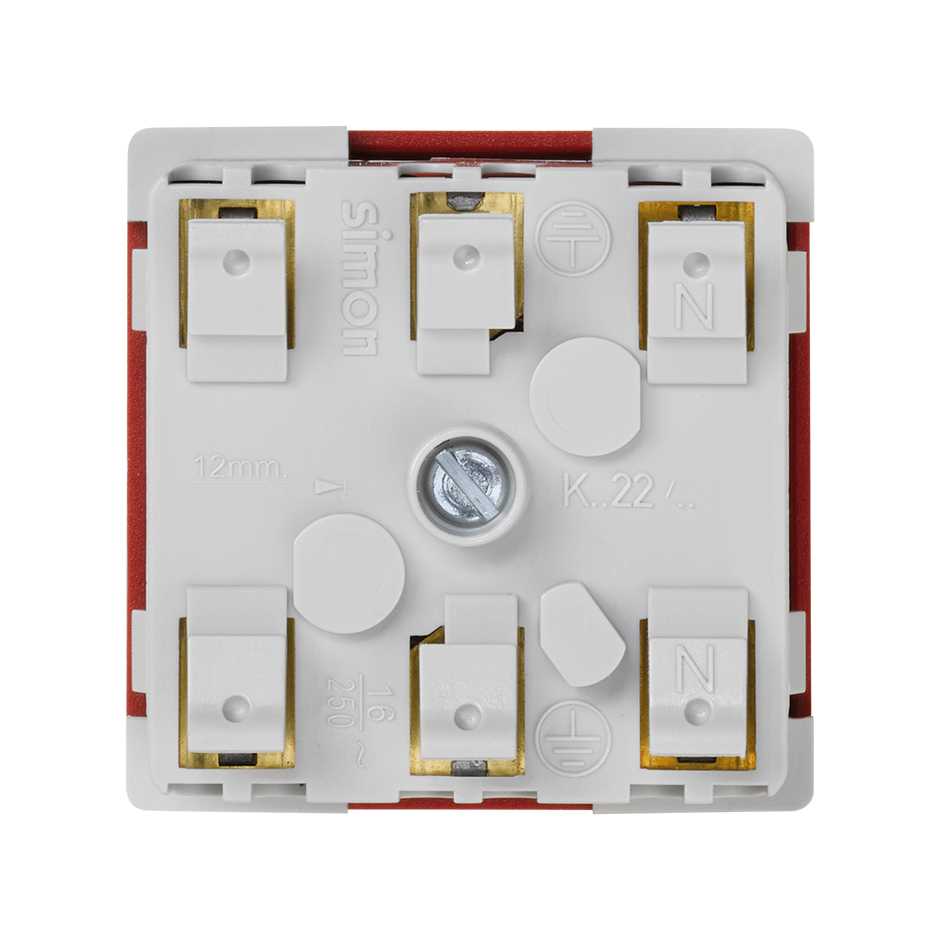

Prise de courant française 16A 250V~ Simon K45 rouge vue arrière

French socket outlet 16A 250V~ Simon K45 rouge packaging

Prise de courant française 16A 250V ~~ Simon K45 rouge vue de face

Prise de courant française 16A 250V~ Simon K45 rouge vue arrière

French socket outlet 16A 250V~ Simon K45 rouge packaging

Ref
KS22/6

Prise double 2P+T 16A 250V ~ avec dispositif de sécurité, connexion rapide et détrompeur rouge rouge Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
KS22_6-datasheet-fr.pdf
Manuels d’installation

  1. Hoja de instrucciones bases de enchufe embornamiento rápido 16 A 250V Simon K45_6.pdf [592KB]

Déclaration de conformité

  1. UES0052.pdf [381KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtiers Simon K45 pour montage mural, sol, plafond et mobilier et boîtiers Simon 500 Cima (à combiner avec l'adaptateur K45 à 500 Cima réf.50012088-03X)

  • Remarques

    Possibilité de commander le remplacement de la broche, en cas de bris ou de perte, via Art.No. AC33 / 6

  • Finition

    Rouge

  • Contenu de l’emballage

    Prise de courant avec cache et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • RAL

    3002

  • Section de câble admise (mm)

    1,5 à 2,5 mm

  • Rigidité diélectrique

    Sans perforation ni contournament à 2000 V à 50H pendant 1 minute

  • Format

    Prise française

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5M? à 500 V

  • Intensité (A)

    16 A

  • IP

    IP20

  • Linkable

    Oui, en utilisant accessoire AC11

  • Nombre de connexions par terminal

    2 connexions par terminal

  • Nombre de prises

    1

  • Plage de température pendant l’installation (ºC)

    -5 à 60º C

  • Type de mécanisme

    Insertion

  • Version

    Single

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    42.3

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    12

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI selon la règle IEC 60695-10-2)

  • Installation possible dans un boîtier d’encastrement

    Adaptateur universel, spécifique au Simon K45 et spécifique au Simon 500 Cima avec adaptateur ref.50012088-03X

  • Sens d’installation

    Vertical selon la direction des mécanismes

  • Type d’installation

    Adapté pour montage en saillie et encastré

  • Nombre de bornes

    2 entrées et 3 sorties

  • Retrait de la prise

    Avec outil seulement

  • Type de connexion des bornes

    Rapide

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ed. 3.2

Informations logistique

  • Volume produit

    0.3MMQ

  • Poids net

    0.053KGM

  • Poids brut

    0.053KGM

  • Quantité d’emballage

    10

  • Hauteur emballage

    49MMT

  • Largeur emballage

    101MMT

  • Profondeur emballage

    245MMT

  • Volume emballage

    1212505MMQ

  • Poids net

    0.53KGM

  • Poids brut

    0.62KGM

  • Emballage EAN

    8421053123096
