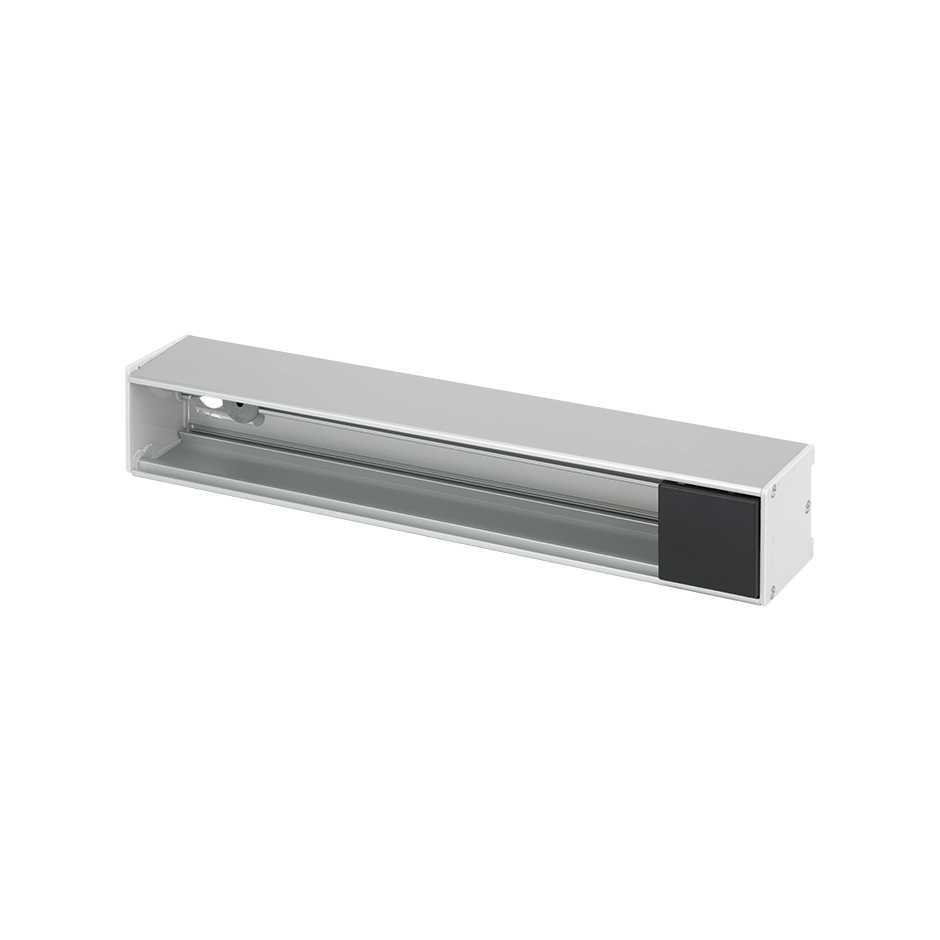

Support aluminium Ofiblock Line pour câblage arrière Simon K45 graphite vue de face

Support aluminium Ofiblock Line configuré encastrable dans le cadre en acier inoxydable Simon K45 vue de face

Support aluminium Ofiblock Line pour câblage arrière Graphite Simon K45 packaging

Support aluminium Ofiblock Line pour câblage arrière Simon K45 graphite vue de face

Support aluminium Ofiblock Line configuré encastrable dans le cadre en acier inoxydable Simon K45 vue de face

Support aluminium Ofiblock Line pour câblage arrière Graphite Simon K45 packaging

Ref

KFC136/14

Profilé aluminium Ofiblock Line pour 3 modules doubles avec 4 points d'accès pour câblage arrière graphite Simon K45

Prix unitaire

66,91 €

Quantité d’emballage

1 Unité

Téléchargements disponibles

Fiche technique

KFC136/14.pdf

Manuels d’installation

Hoja de instrucciones perfil Ofiblock Line Simon K45_6.pdf [3MB]

Déclaration de conformité

UES0090_3.pdf [44KB]

Besoin d’un conseil ?

Principales caractéristiques

Séries

Simon K45

Séries compatibles

Simon K45

Ref

K11/6

Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide rouge Simon K45

Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide graphite Simon K45

Ref

K11/14

Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide graphite Simon K45

Connecteur VGA HD15 Simon K45 graphite vue de face

Ref

K100B/14

Connecteur horizontal VGA HD15 femelle avec plaque graphite Simon K45

Connecteur USB 2.0 type A avec plaque Simon K45 graphite vue de face

Ref

K128B/14

Connecteur USB 2.0 type A femelle avec plaque graphite Simon K45

Connecteur S-Video Simon K45 graphite vue de face

Ref

K103B/14

Connecteur S-Video femelle avec plaque graphite Simon K45

Plaque plate voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face

Ref

K76/14

Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 1 connecteur RJ45 compatible avec d'autres fabricants graphite Simon K45

Plaque plate voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face

Ref

KB76/14

Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 2 connecteurs RJ45 compatible avec d'autres fabricants graphite Simon K45

Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face

Ref

KB80/14

Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 graphite Simon K45

Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face

Ref

K80/14

Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 graphite Simon K45

3 connecteurs RCA Simon K45 graphite vue de face

Ref

K105B/14

Plaque avec 3RCA Connecteurs femelles graphite Simon K45

2 connecteurs RCA Simon K45 graphite vue de face

Ref

K101B/14

2 connecteurs RCA femelles avec plaque, couleur : graphite Simon K45

Connecteur mini jack Simon K45 graphite vue de face

Ref

K123B/14

Connecteur Mini Jack femelle avec plaque graphite Simon K45

Connecteur HDMI type A Simon K45 graphite vue de face

Ref

K129B/14

Connecteur HDMI type A femelle avec plaque graphite Simon K45

Fiches produits

Téléchargements

Support

Informacion basica

Compatibilité

Fonctions Simon K45 et possible de combiner avec la gamme Simon Câble électrique
Remarques

Dispose de 4 entrées de câble arrière pour la convergence des solutions énergétiques, voix et données et multimédia dans tous le mobilier.
Finition

Graphite
Matériau

Metal
Contenu de l’emballage

Profilé aluminium Ofiblock Line avec accès à l'arrière, 1 connexion à la terre, 1 plaque aveugle, 4 capuchons pour recouvrir les accès à l'arrière, 2 couvercles d'obturation latéraux, vis et manuel d'installation.

Informations techniques

Marché disponible

CE
Nombre de trous pré-percés Ø11 mm

2
Nombre de trous percés Ø8 mm

2
Nombre d’entrées arrière

4
Disponible en

disponible en 1, 2, 4 et 6 éléments.
Résistance à la chaleur (ºC)

+125ºC (selon la norme IEC 60670)
Résistance d’isolement (V-MΩ)

>5 MOhm à 500 V
IP

IP4X
Linkable

Non
Température maximale de fonctionnement (ºC)

+60º C
Espace pour le passage des câbles

Le support est fourni avec 1 plaque aveugle pour faciliter la distribution du câblage interne.
Plage de température pendant l’installation (ºC)

-5 à 60º C
Version

3 modules doubles
Profondeur (mm)

54 mm
Dimensions (mm)

54 x 315 x 54

Installation et maintenance

Accès au câblage

À travers les accommodation sur les faces et la partie arrière du support. Entrées pour le tuyau de câblage électrique et pour le câblage de voix, de données ou multimédia. Possibilité d'approvisionnement avec usinage sur les panneaux latéraux selon les besoins du client (sur demande)
Extinction (ºC)

+850 ºC (according to standard IEC 60670)
Sens d’installation

Horizontal
Type d’installation

Adapté pour l'intégration dans le mobilier.
Retrait des composants

Only with tool
Retrait du couvercle

Only with tool
Retrait de la plaque

Only with tool
Options de fixation

A sua conceção permite a integração encastrada em qualquer tipo de móveis em combinação com o espelho Ofiblock Line (ref.ª KSF136/8)
Fixation sans accessoires

O perfil fixa-se no espelho Ofiblock Line dobrando as 4 abas de fixação sem necessitar de acessórios.
Type de fixation

En repliant les 4 languettes de fixation de la ligne Ofiblock après l’installation du support à l’arrière du cadre
Entretien

Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.
