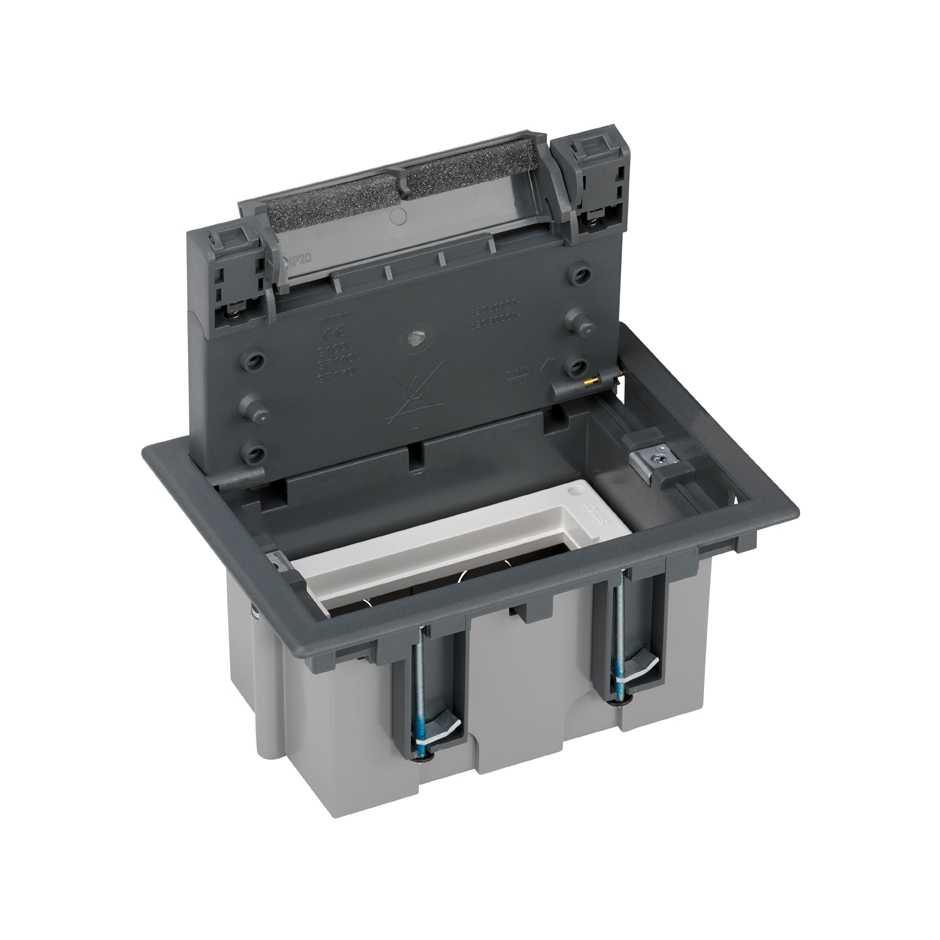

Caisson de sol réglable à 2 éléments Oblique view pour installation sur faux plancher gris Simon K45

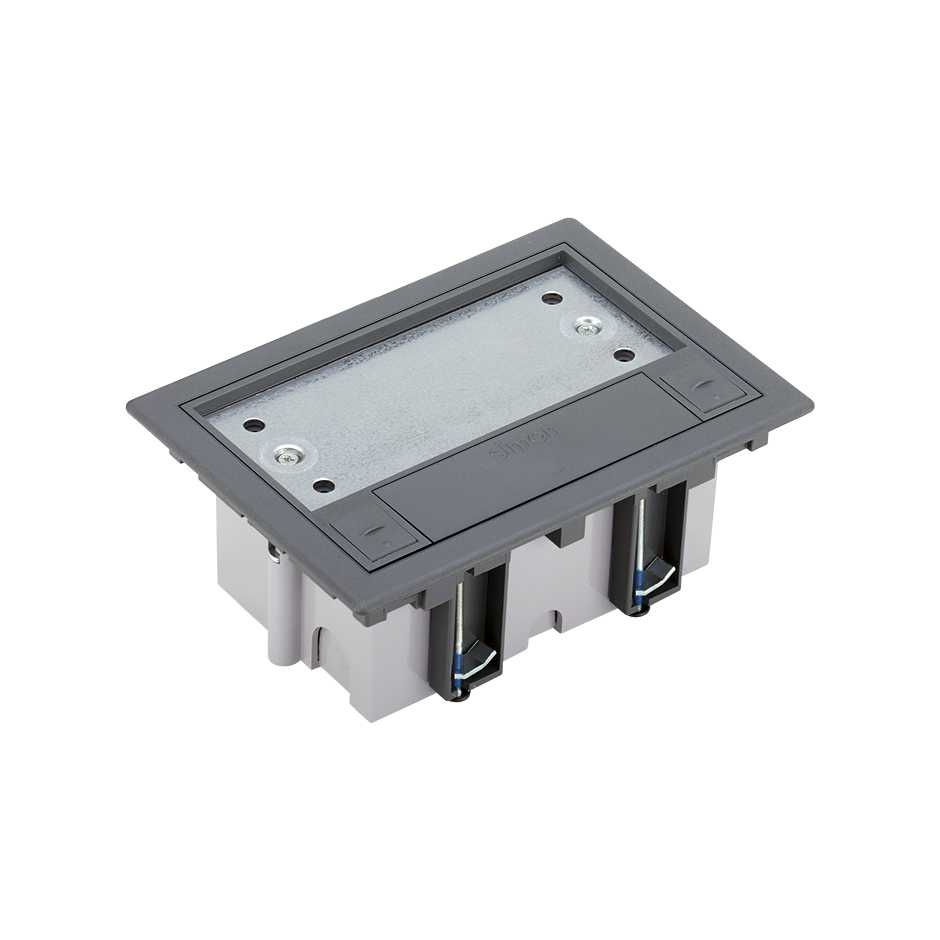

Boîte de sol réglable à 2 éléments avec couvercle fermé vue oblique gris Simon K45

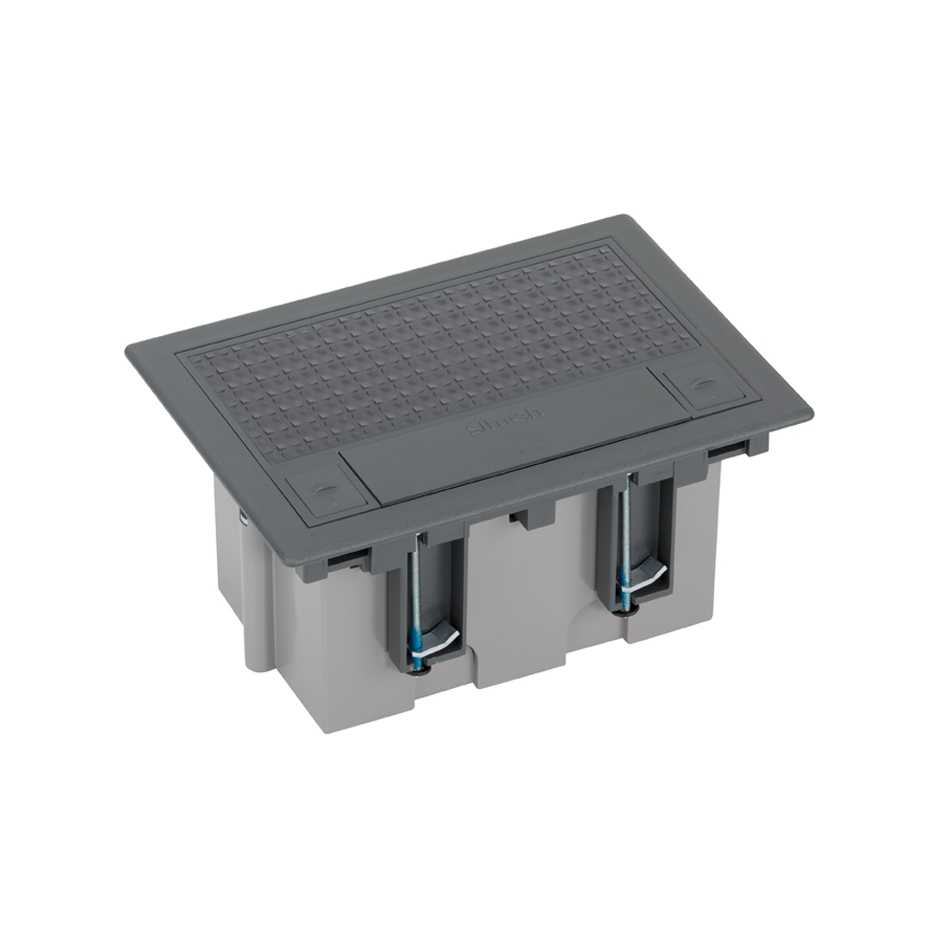

Cette image représente la solution combinée de différentes références. Découvrez nos produits associés.

Caisson de sol réglable avec 2 éléments pour installation sur plancher technique gris Emballage Simon K45

Caisson de sol réglable à 2 éléments Oblique view pour installation sur faux plancher gris Simon K45

Boîte de sol réglable à 2 éléments avec couvercle fermé vue oblique gris Simon K45

Cette image représente la solution combinée de différentes références. Découvrez nos produits associés.

Caisson de sol réglable avec 2 éléments pour installation sur plancher technique gris Emballage Simon K45

Ref
KF210/1

Caisson de sol réglable avec 2 éléments pour installation sur faux plancher gris Simon K45

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
KF210_1-datasheet-fr.pdf
Manuels d’installation

  1. 990820.pdf [3MB]

Déclaration de conformité

  1. UES0051.pdf [683KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon Cima
Séries compatibles

Simon Cima

<p class=>Module pour 1 Keystone II RJ45 AMP®, Bret Rex® or Simon® en plaque inclinée voix et données vue frontale</p>
Ref
MD67
Module pour 1 Keystone II RJ45 AMP®, Bret Rex® or Simon® en plaque inclinée voix et données
<p class=>Prise de courant française 16A 250V ~~ Simon K45 rouge vue de face</p>
Ref
KS22/6
Prise double 2P+T 16A 250V ~ avec dispositif de sécurité, connexion rapide et détrompeur rouge rouge Simon 500 Cima
<p class=>Prise de courant française 16A 250V ~~ Simon K45 blanc vue de face</p>
Ref
K22/9
Prise de courant française 16A 250V avec dispositif de sécurité et connexion rapide blanche Simon K45
<p class=>Chargeur 2x2 1A 5V DC type A USB port avec plaque blanc Simon K45 vue de face</p>
Ref
K126E/9
Chargeur 2x2.1A 5V CC type A port USB blanche Simon K45
<p class=>Connecteur VGA HD15 Simon K45 blanc vue de face</p>
Ref
K100B/9
Connecteur horizontal VGA HD15 femelle avec plaque blanche Simon K45
<p class=>Connecteur USB 2.0 type A avec plaque Simon K45 blanc vue de face</p>
Ref
K128B/9
Connecteur USB 2.0 type A femelle avec plaque blanche Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 blanc vue de face</p>
Ref
K76/9
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 1 connecteur RJ45 compatible avec d'autres fabricants blanche Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 blanc vue de face</p>
Ref
KB76/9
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 2 connecteurs RJ45 compatible avec d'autres fabricants blanche Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 blanc vue de face</p>
Ref
KB80/9
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 blanche Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 blanc vue de face</p>
Ref
K80/9
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 blanche Simon K45
<p class=>Connecteur HDMI type A Simon K45 blanc vue de face</p>
Ref
K129B/9
Connecteur HDMI type A femelle avec plaque blanche Simon K45
Fiches produits
Téléchargements
Support

Si vous souhaitez protéger vos systèmes électriques, le meilleur allié est le boîtier de plancher réglable à deux éléments pour installation en faux plancher en gris de la série Simon K45. Nous sommes face à un élément spécialement conçu pour être installé sur des faux planchers de dimensions 132 x 187 x 92 mm. Il s'agit d'un boîtier très résistant aux chocs et aux rayures, ainsi qu'à l'oxydation due aux températures élevées, grâce aux composants métalliques à isolation thermoplastique auto-extinguible sans halogène. C'est également un produit très sûr, car ce matériau garantit la non propagation de la flamme en cas d'incendie et une faible toxicité en cas d'émission de fumée. De plus, une fois le produit configuré et installé, il peut éventuellement être combiné avec le couvercle de garniture affleurant (réf. 52053101-035) au cas où le même revêtement de sol ne serait pas installé.

Information de base

  • Compatibilité

    Avec des mécanismes Simon K45 (aucun adaptateur nécessaire)

  • Remarques

    Une fois le produit configuré et installé, il peut éventuellement être combiné avec le couvercle de garniture affleurante (référence 52053101-035) si le même revêtement de sol n'est pas installé.

  • Finition

    Gris

  • Matériau

    Divers

  • Contenu de l’emballage

    Boîte de plancher, cloison métallique, câble de mise à la terre, matériel et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    8

  • Nombre de trous de fixation pour serre-câble

    2

  • Nombre de trous prépercés Ø12_5 mm

    2

  • Nombre de trous prépercés Ø20 mm

    4

  • Nombre de trous prépercés Ø26 mm

    2

  • RAL

    7011

  • Disponible en

    2, 4, 6, 8 y 12 éléments

  • Rigidité diélectrique

    Pas de perçage ni de contournage avec 2000 V à 50 Hz pendant 1 minute Francés

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisée en installant la cloison métallique fournie avec le coffret dans les boîtiers habilités à cet effet.

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 M? a 500 V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +90º C

  • Charge maximale (kg)

    800kg

  • Nombre d’entrées latérales

    8

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse de protection dans la sortie de câblage

  • Dimension de l’ouverture (mm)

    170 x 115 mm

  • Plage de température pendant l’installation (ºC)

    -5 a +60º C

  • Version

    2 éléments

  • Profondeur (mm)

    92

  • Profondeur de la plage de réglage (mm)

    92 mm - 120 mm

  • Dimensions (mm)

    132 x 187

  • Hauteur de la plaque par rapport au niveau du sol (mm)

    3.2

  • Dimensions du couvercle rabattable (mm)

    105 x 161 x 15 mm

  • Espace libre dans le boîtier intérieur avec ajustement maximum (mm)

    57

  • Espace libre dans le boîtier intérieur avec ajustement minimum (mm)

    29

Installation et maintenance

  • Nombre de positions d’ouverture des volets

    2

  • Personnalisation des dimensions du couvercle encastrable (mm)

    66 x 154 x 8 mm

  • Portée de la pince (mm)

    Entre 14 et 54 mm

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Horizontal

  • Type d’installation

    Spécialement conçu pour être installé sur des faux planchers

  • Retrait des composants

    Avec outil seulement

  • Retrait du couvercle

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    En fixant les griffes de la boîte de plancher dans le trou prévu dans la dalle de plancher surélevée (fournie dans la boîte de plancher)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2006/95/CE + UNE-EN 60.670

Informations logistique

  • Poids net

    0.76KGM

  • Poids brut

    0.76KGM

  • Quantité d’emballage

    1

  • Hauteur emballage

    95MMT

  • Largeur emballage

    155MMT

  • Profondeur emballage

    195MMT

  • Volume emballage

    2871375MMQ

  • Poids net

    0.76KGM

  • Poids brut

    0.76KGM

  • Emballage EAN

    8421053125328
