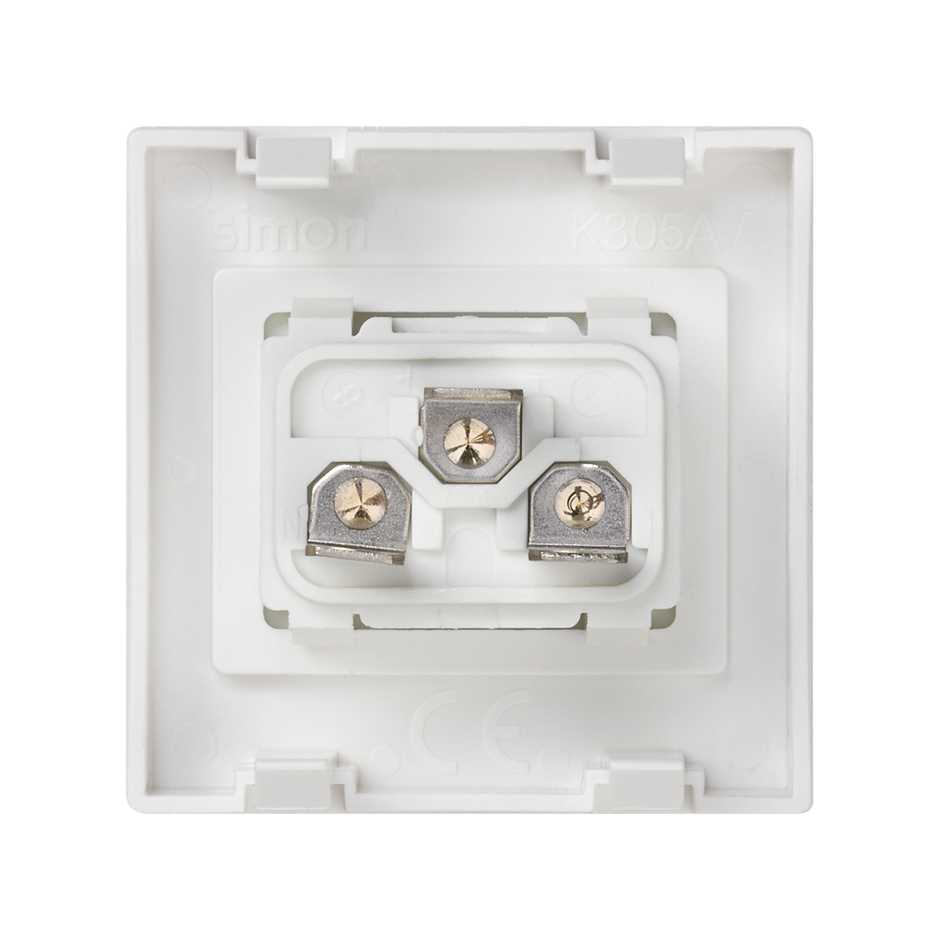

Vista trasera conector de conexión rápida macho con placa Simon K45 blanco

Vista trasera conector de conexión rápida macho con placa Simon K45 blanco

Embalagem conetores de ligação rápida macho com placa Simon K45 grafite

Embalagem conetores de ligação rápida macho com placa Simon K45 grafite

Vista trasera conector de conexión rápida macho con placa Simon K45 blanco

Vista trasera conector de conexión rápida macho con placa Simon K45 blanco

Embalagem conetores de ligação rápida macho com placa Simon K45 grafite

Embalagem conetores de ligação rápida macho com placa Simon K45 grafite

Ref
K305A/9

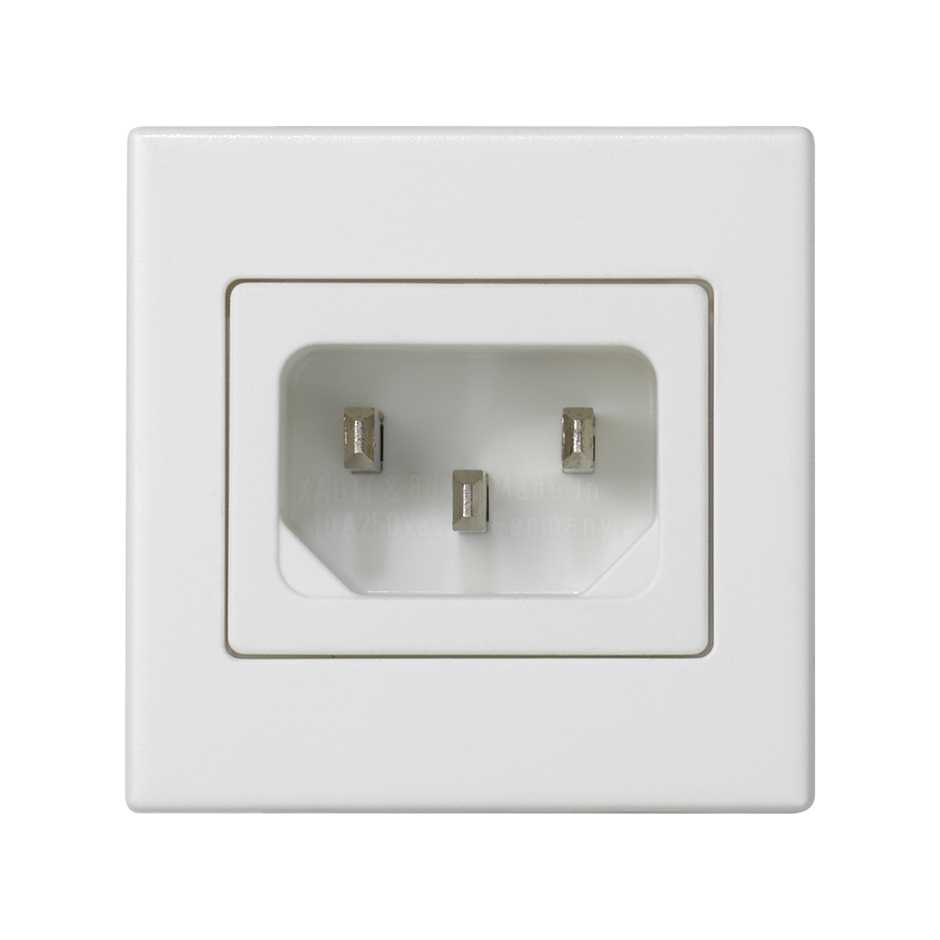

Connecteur 1 élément à connexion rapide mâle IEC320 avec plaque blanche Simon K45

Prix unitaire
À consulter
Discontinué
Quantité d’emballage
10 Unités

Téléchargements disponibles

Ficha técnica
K305A_9-datasheet-fr.pdf
Déclaration de conformité

  1. UES0116_4.pdf [231KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

Vista frontal cabo de 2 metros de comprimento e ligação rápida Simon Cablagem Elétrica
Ref
KTL8/14
Cordon éléectique 2 mètres avec connexion rapide IEC320 femelle et fiche mâle CEE Simon Câblage électrique
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtiers Simon K45 pour montage mural, sol, plafond et mobilier et boîtiers Simon 500 Cima (à combiner avec l'adaptateur K45 à 500 Cima réf.50012088-030)

  • Remarques

    L'article comprend une plaque de finition permettant de fixer le connecteur directement à tout boîtier de la gamme Simon K45 ou Simon 500 Cima avec un adaptateur (réf. 50012088-030)

  • Finition

    Blanc

  • Matériau

    Divers

  • Contenu de l’emballage

    Connexion rapide mâle et plaque

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Section de câble admise (mm)

    0,5 mm

  • Type de connecteur

    Encastré

  • Intensité (A)

    10 A

  • IP

    IP20

  • Température maximale de fonctionnement (ºC)

    +70º C

  • Nombre de connexions par terminal

    1 connexion par terminal

  • Nombre de pôles

    3

  • Marquage du type de pôles

    Phase, Neutre et terre

  • Retrait du câble de connexion

    No tools needed

  • Fixation de la décharge de tension

    Non

  • Plage de température pendant l’installation (ºC)

    -5 à 40º C

  • Type de mécanisme

    Insertion

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    29

  • Dimensions (mm)

    45 x 45

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    8

  • Sens d’installation

    Vertical selon la direction des mécanismes

  • Type d’installation

    Adapté pour montage en saillie et encastré

  • Nombre de bornes

    3 entrées

  • Retrait du connecteur

    Avec outil seulement

  • Type de fixation

    Fixation par encliquetage direct, aucun outil requis

  • Type de connexion des bornes

    Faston - souder

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60320-1:2015 +

Informations logistique

  • Volume produit

    911400MMQ

  • Poids net

    0.021KGM

  • Poids brut

    0.021KGM

  • Produit EAN

    8426436047457

  • Quantité d’emballage

    10

  • Hauteur emballage

    70MMT

  • Largeur emballage

    93MMT

  • Profondeur emballage

    140MMT

  • Volume emballage

    911400MMQ

  • Poids net

    0.21KGM

  • Poids brut

    0.21KGM
