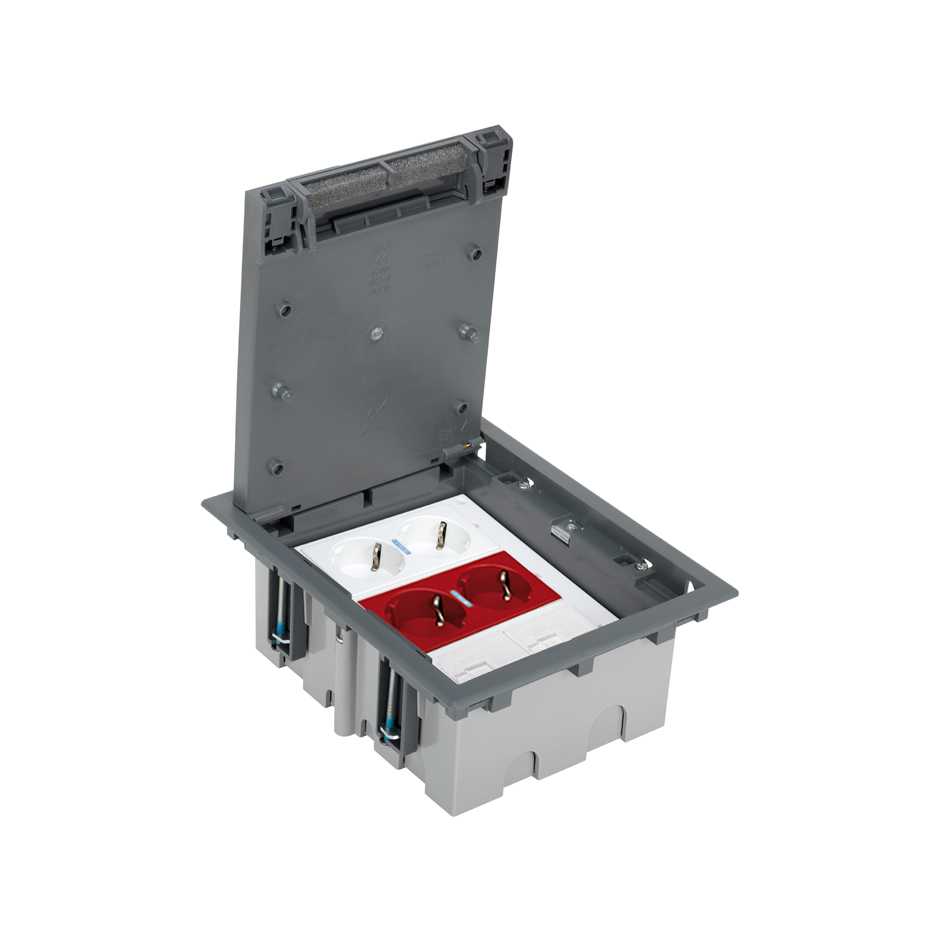

Vue de face Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

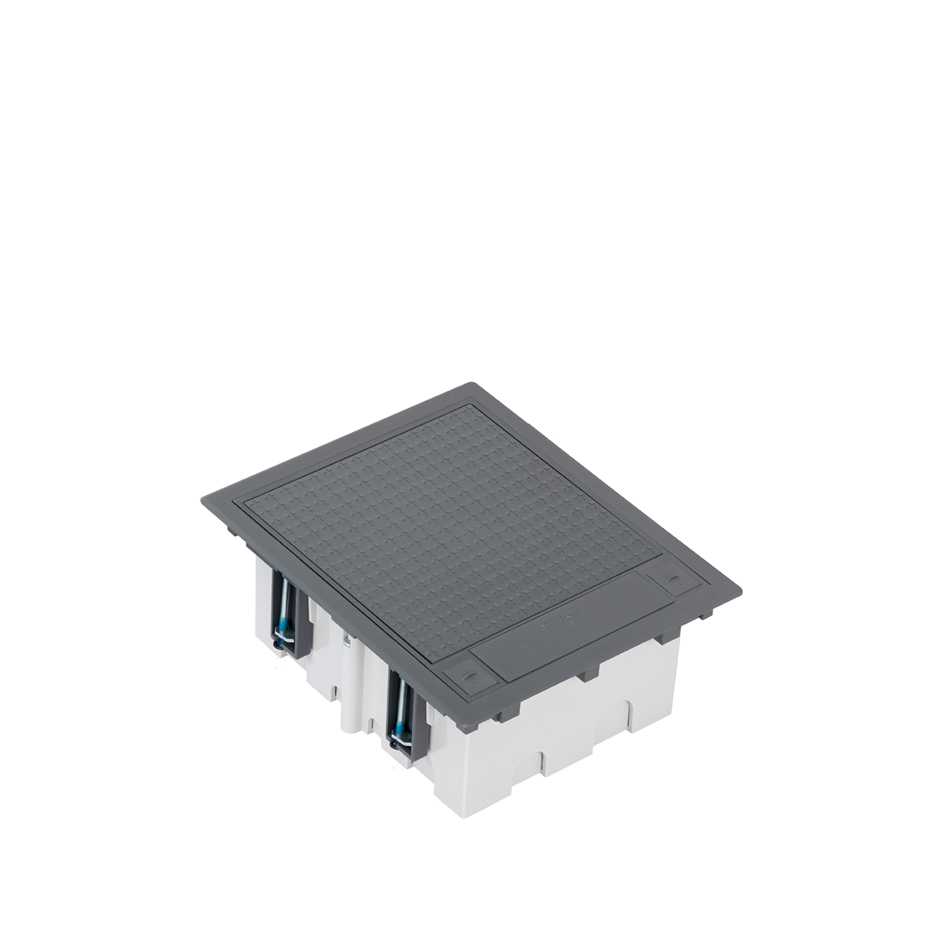

Vue de face Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

Vue de face Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

Vue de face Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

Emballage Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

Emballage Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

Ref
52006307-030

Kit boîte de sol réglable pour plancher technique 6 éléments avec double prise,double prise UPS,2 prises RJ45 gris Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Information de base
  • Compatibilité

    Mécanismes Simon 500 CIMA

  • Remarques

    Pour finaliser l’installation, le produit peut être associé à un couvercle affleurant (réf. 52053103-035) si le revêtement de sol n’est pas installé.

  • Finition

    Gris

  • Matériau

    Plastic

  • Contenu de l’emballage

    Kit, cloison métallique, câble de terre, vis et notice d’installation

Informations techniques
  • Marché disponible

    CE

  • Classification IK

    8

  • Nombre de trous de fixation pour serre-câble

    8

  • Nombre de connecteurs

    2

  • Nombre de trous prépercés Ø12_5 mm

    4

  • Nombre de trous prépercés Ø20 mm

    6

  • Nombre de trous prépercés Ø26 mm

    2

  • RAL

    7011

  • Section de câble admise (mm)

    1,5 à 2,5 mm

  • Compatible avec les connecteurs

    Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 y 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© et d'autres fabricants avec un découpage basé sur le format Keystone.

  • Rigidité diélectrique

    Pas de perçage et de contournage avec 2000 V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisée au moyen de l’installation d’une cloison métallique dans les emplacements prévus à cet effet dans la boîte.

  • Format

    Schuko

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 MΩ à 500 V

  • Intensité (A)

    16 A

  • IP

    IP4X

  • Indicateur de consommation LED (mA)

    0,55 mA

  • Température maximale de fonctionnement (ºC)

    +90º C

  • Charge maximale (kg)

    1700 quilos

  • Nombre d’entrées latérales

    12

  • Nombre de prises

    2 prises doubles : 1 prise double pour circuit de courant standard et 1 prise double pour circuit de courant stabilisé

  • Type de plaque

    Flat

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion d'une mousse de protection.

  • Dimension de l’ouverture (mm)

    170 x 210 mm

  • Module adaptateur RJ45

    Inclus dans les cartes voix et données

  • Connecteur RJ45

    Non inclus

  • Plaques RJ45 à fermeture par pression

    Keystone I, II, ATT®/Avaya®

  • Type de clipsage

    Keystone I, II, ATT®/Avaya®

  • Plage de température pendant l’installation (ºC)

    -5 a +60º C

  • Type de mécanisme

    Insertion

  • Version

    6 éléments

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    92 mm

  • Profondeur de la plage de réglage (mm)

    Entre 92 e 120 mm

  • Dimensions (mm)

    226 x 187 x 92

  • Hauteur de la plaque par rapport au niveau du sol (mm)

    3,2 mm

  • Dimensions du couvercle rabattable (mm)

    199 x 160 x 15 mm

  • Espace libre dans le boîtier intérieur avec ajustement maximum (mm)

    57 mm

  • Espace libre dans le boîtier intérieur avec ajustement minimum (mm)

    29 mm

Installation et maintenance
  • Nombre de positions d’ouverture des volets

    2

  • Personnalisation des dimensions du couvercle encastrable (mm)

    160 x 154 x 8 mm

  • Pince à dénuder nécessaire (mm)

    Não necessário

  • Portée de la pince (mm)

    Entre 14 et 54 mm

  • Extinction (ºC)

    +850 ºC / 30 seconds (GWFI in accordance with standard IEC 60695-2-11)

  • Sens d’installation

    Horizontal y vertical

  • Type d’installation

    Spécialement conçu pour être installé sur des sols surélevés

  • Nombre de bornes

    3 entrées / sorties

  • Démontage du cadre

    Only with tool

  • Retrait de la plaque

    Only with tool

  • Retrait de la prise

    Only with tool

  • Type de fixation

    Par des griffes de fixation sur la dalle de sol d'accès (fournie dans la boîte de sol)

  • Type de connexion des bornes

    1 click connection (1 click®)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation
  • Règlementation

    UNE-EN 60.670-23

Informations logistique
  • Poids net

    1.565 KGM

  • Poids brut

    1.565 KGM

  • Produit EAN

    8421053112601

  • Quantité d’emballage

    1

  • Poids net

    1.565 KGM

  • Emballage EAN

    8421053112601
