Une nouvelle ère pour l’univers des dispositifs électriques, offrant des possibilités infinies
Mécanismes

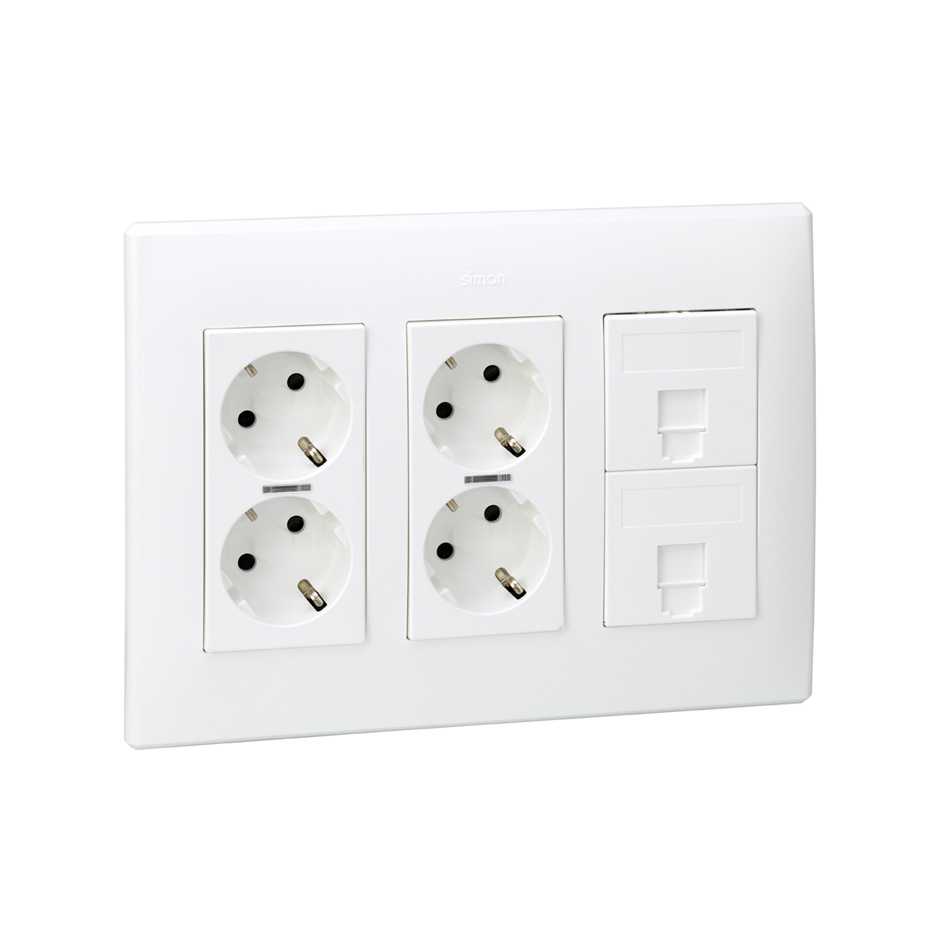

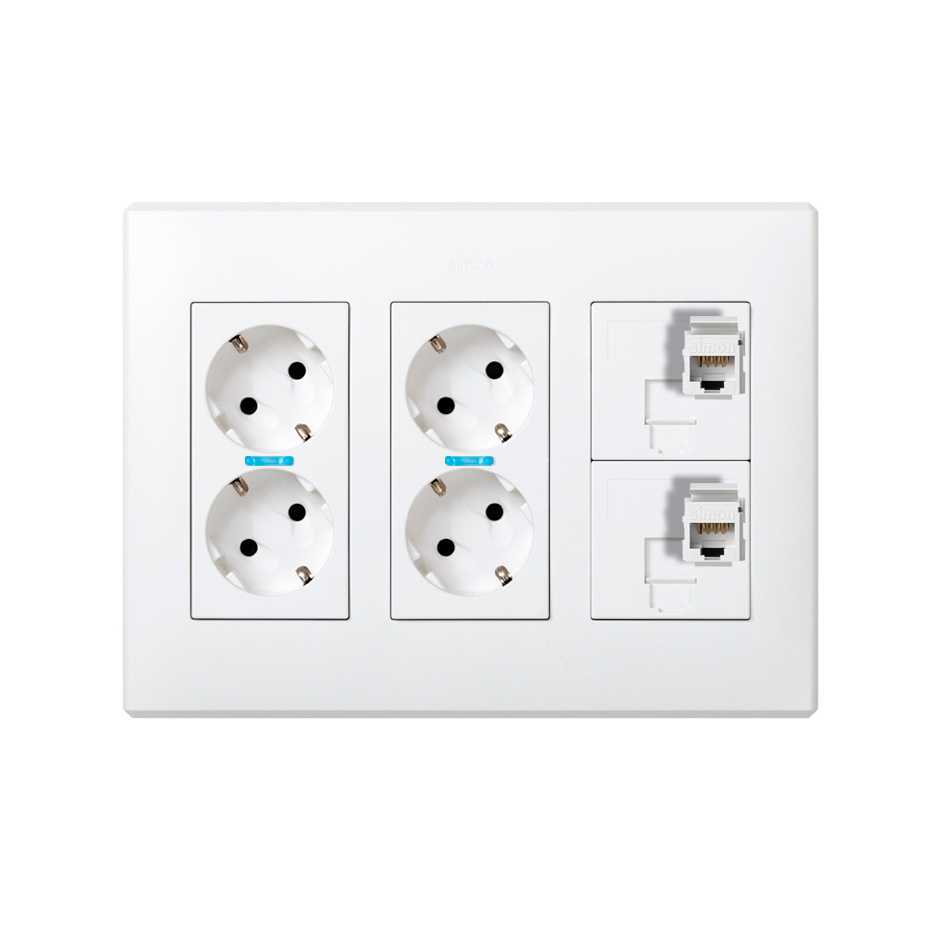

Simon 500 Cima
Remarques
Pour finaliser l’installation, le produit doit être associé à une boîte d’encastrement (réf. 51020103-039) ou une boîte de montage en saillie (réf. 51050003-030).
Finition
Blanc
Matériau
Plastique
Contenu de l’emballage
Kit mural, cloison métallique, câble de terre et notice d’installation
Marché disponible
CE
Nombre de connecteurs
2
RAL
9003
Section de câble admise (mm)
1,5 à 2,5 mm
Compatible avec les connecteurs
Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 y 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© et d'autres fabricants avec un découpage basé sur le format Keystone.
Rigidité diélectrique
Pas de perçage et de contournage avec 2000 V à 50 Hz pendant 1 minute
Immunité aux champs électromagnétiques pour le câblage VDM
Sécurisée au moyen de l’installation d’une cloison métallique dans les emplacements prévus à cet effet dans la boîte.
Format
Schuko
Résistance à la chaleur (ºC)
+125ºC (selon la norme IEC 60695-10-2)
Résistance d’isolement (V-MΩ)
>5M? à 500 V
Intensité (A)
16 A
IP
IP20
Indicateur de consommation LED (mA)
0,55 mA
Linkable
Oui, via l'accessoire inclus 50000996-039
Température maximale de fonctionnement (ºC)
+60º C en installation murale en surface et +90º C en installation murale encastrée
Nombre de modules
6
Nombre de prises
2 prises double pour circuit de courant standard
Type de plaque
Flat
Dimension de l’ouverture (mm)
141 x 199 mm (* para instalação encastrada na parede)
Module adaptateur RJ45
Inclus dans les cartes voix et données
Connecteur RJ45
Comprend 2 connecteurs RJ45 Catégorie 6 UTP
Plaques RJ45 à fermeture par pression
Keetstone I, II, ATT®/Avaeta®
Type de clipsage
Keystone I, Keystone II et Systimax
Plage de température pendant l’installation (ºC)
-5 a +60º C
Type de mécanisme
Insertion
Version
3 éléments doubles
Tension (V~)
250 V~
Profondeur (mm)
46 mm
Dimensions (mm)
220 x 164 x 46
Distance entre les boîtiers d’encastrement pour un alignement optimal (mm)
22 mm
Extinction (ºC)
+850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)
Installation possible dans un boîtier d’encastrement
Específico Simon 500 Cima
Sens d’installation
Vertical selon la direction des mécanismes
Type d’installation
Convient pour un montage mural ou en surface en combinaison avec le boîtier approprié.

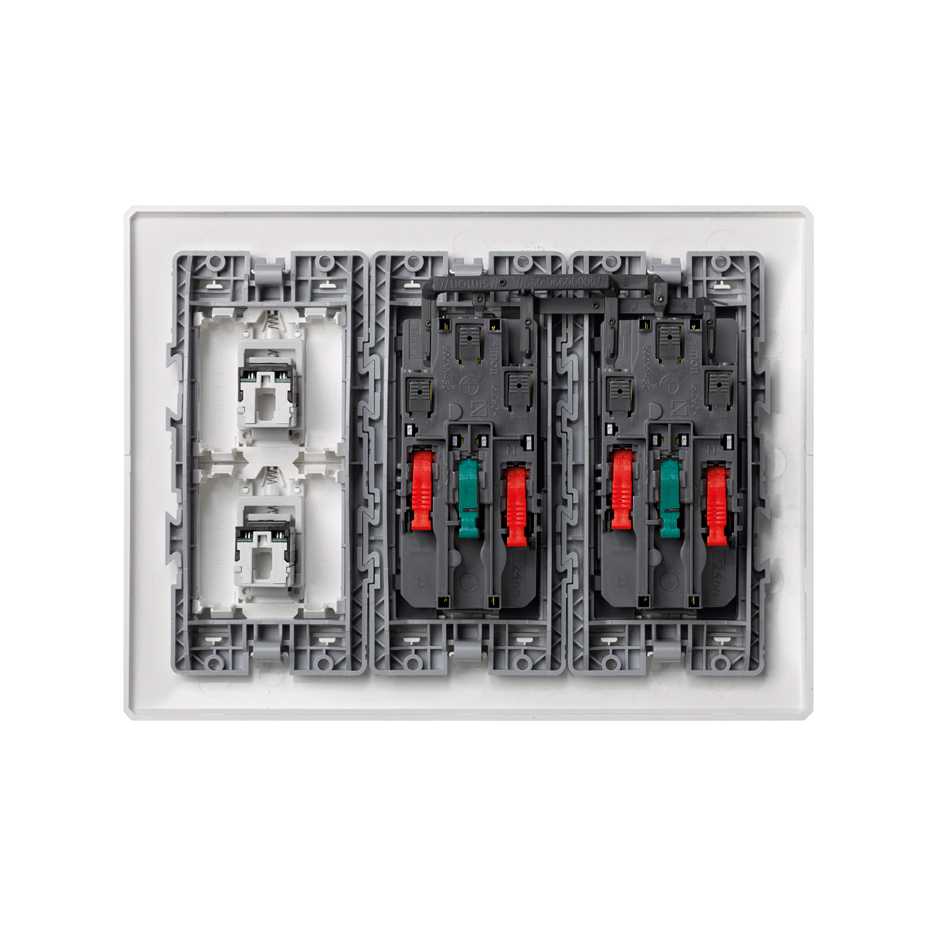

Nombre de bornes
3 entrées / sorties
Retrait du couvercle
Avec outil seulement
Démontage du cadre
Avec outil seulement
Retrait de la plaque
Avec outil seulement
Retrait de la prise
Avec outil seulement
Type de fixation
En se clipsant directement sur le boîtier sélectionné (aucun outil n'est nécessaire pour la fixation).
Type de connexion des bornes
Connexion en 1 click (1 click®)
Entretien
Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.
Règlementation
Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50173-1:2011 + EN 50581:2012 + EN 60670-1:2005 + IEC 60603-7-4:2010 + IEC 60884-1 Ed 3.2
Poids net
0.57 KGM
Poids brut
0.57 KGM
Produit EAN
8421053112380
Quantité d’emballage
1
Poids net
0.57 KGM
Emballage EAN
8421053112380
