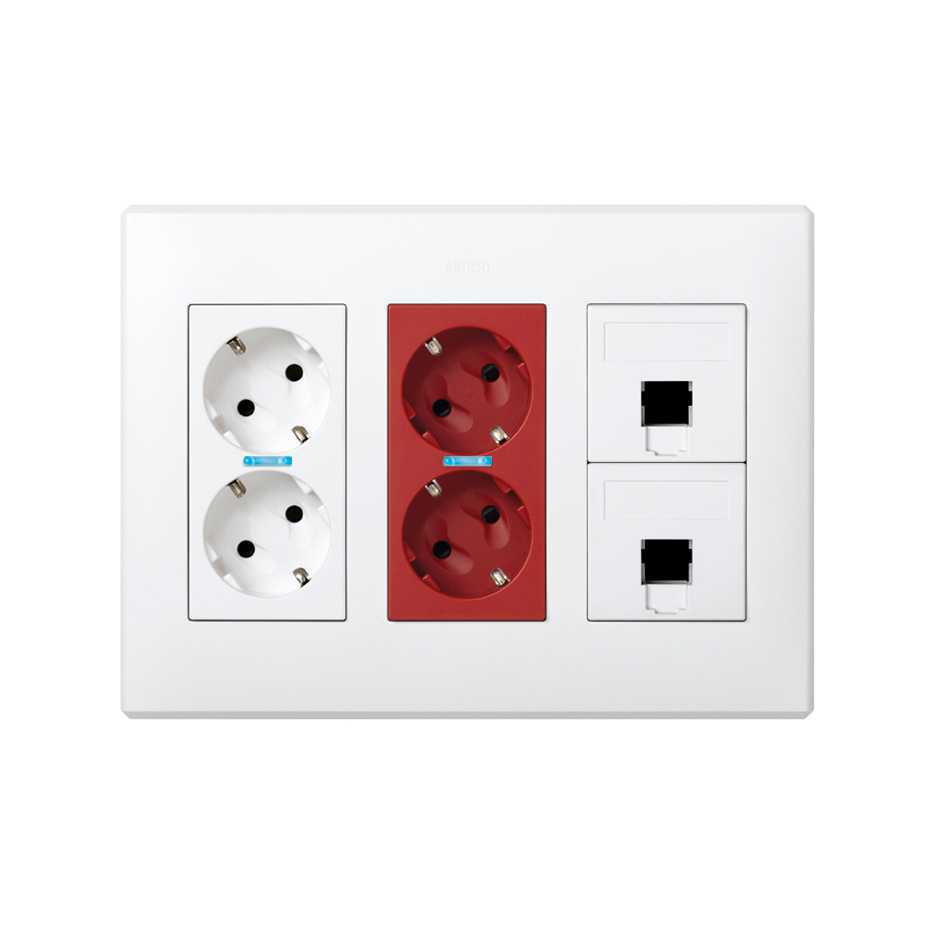

Vue de face Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima

Vue de face Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima

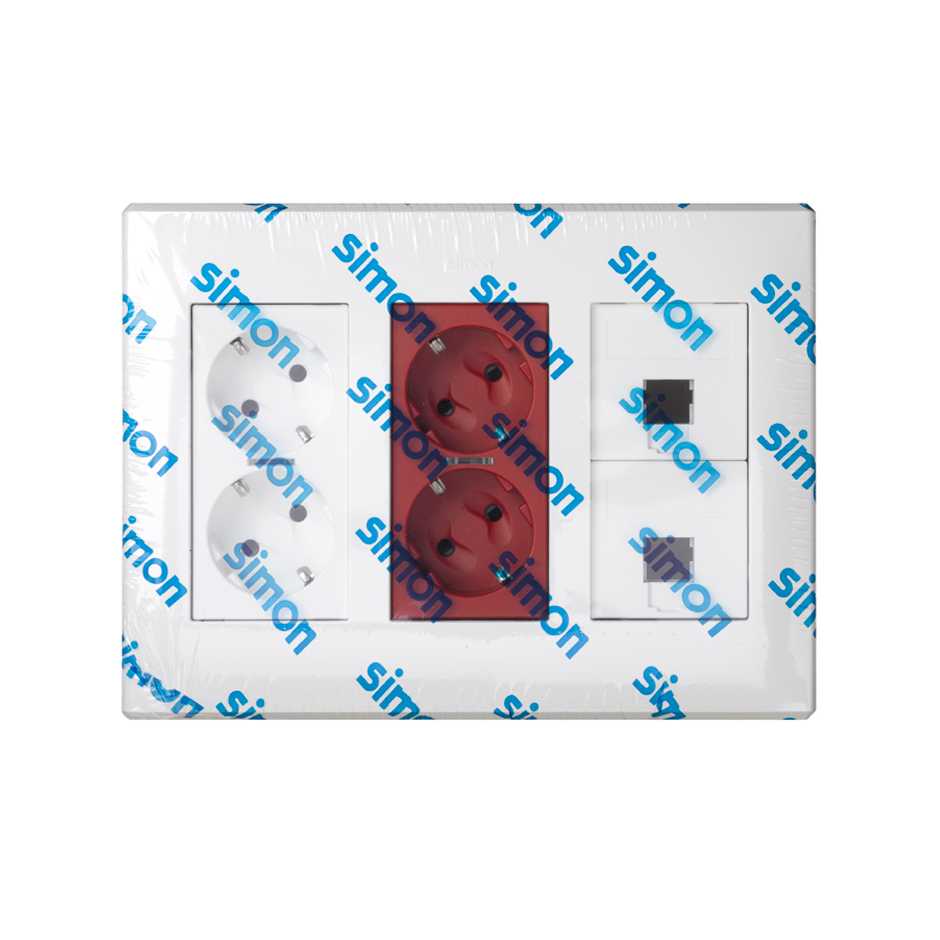

Emballage Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima

Emballage Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima

Ref
51000306-030

Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique

51000306-030.pdf

Déclaration de conformité
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Information de base
  • Remarques

    Pour finaliser l’installation, le produit doit être associé à une boîte d’encastrement (réf. 51020103-039) ou une boîte de montage en saillie (réf. 51050003-030).

  • Finition

    Blanc

  • Matériau

    Plastic

  • Contenu de l’emballage

    Kit mural, cloison métallique, câble de terre et notice d’installation

Informations techniques
  • Marché disponible

    CE

  • Nombre de connecteurs

    2

  • RAL

    9003

  • Section de câble admise (mm)

    1,5 à 2,5 mm

  • Compatible avec les connecteurs

    3M© Volition OCK, RJ25, K5e et K6

  • Rigidité diélectrique

    Pas de perçage et de contournage avec 2000 V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisée au moyen de l’installation d’une cloison métallique dans les emplacements prévus à cet effet dans la boîte.

  • Format

    Schuko

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5M? à 500 V

  • Intensité (A)

    16 A

  • IP

    IP20

  • Indicateur de consommation LED (mA)

    0,55 mA

  • Température maximale de fonctionnement (ºC)

    +60º C en installation murale en surface et +90º C en installation murale encastrée

  • Nombre de modules

    6

  • Nombre de prises

    2 prises doubles : 1 prise double pour circuit de courant standard et 1 prise double pour circuit de courant stabilisé

  • Type de plaque

    Flat

  • Dimension de l’ouverture (mm)

    141 x 199 mm (* para instalação encastrada na parede)

  • Module adaptateur RJ45

    Inclus dans les cartes voix et données

  • Connecteur RJ45

    Non inclus

  • Plaques RJ45 à fermeture par pression

    3M

  • Type de clipsage

    3M

  • Plage de température pendant l’installation (ºC)

    -5 a +60º C

  • Type de mécanisme

    Insertion

  • Version

    3 éléments doubles

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    46 mm

  • Dimensions (mm)

    220 x 164 x 46

  • Distance entre les boîtiers d’encastrement pour un alignement optimal (mm)

    22 mm

Installation et maintenance
  • Extinction (ºC)

    +850 ºC / 30 seconds (GWFI in accordance with standard IEC 60695-2-11)

  • Installation possible dans un boîtier d’encastrement

    Específico Simon 500 Cima

  • Sens d’installation

    Vertical selon la direction des mécanismes

  • Type d’installation

    Convient pour un montage mural ou en surface en combinaison avec le boîtier approprié.

  • Nombre de bornes

    3 entrées / sorties

  • Retrait du couvercle

    Only with tool

  • Démontage du cadre

    Only with tool

  • Retrait de la plaque

    Only with tool

  • Retrait de la prise

    Only with tool

  • Type de fixation

    En se clipsant directement sur le boîtier sélectionné (aucun outil n'est nécessaire pour la fixation).

  • Type de connexion des bornes

    1 click connection (1 click®)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation
  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50173-1:2011 + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2

Informations logistique
  • Poids net

    0.54 KGM

  • Poids brut

    0.54 KGM

  • Produit EAN

    8421053106594

  • Quantité d’emballage

    1

  • Hauteur emballage

    90 MMT

  • Largeur emballage

    170 MMT

  • Profondeur emballage

    230 MMT

  • Volume emballage

    3.519 DMQ

  • Poids net

    0.54 KGM

  • Emballage EAN

    8421053106594
