Enjoliveur pour le mécanisme de la double prise Schuko avec volet et voyant LED orange Simon 500 Cima

Référence: 50011041-072
PVR: Vérifier
Emballage: 10Uds
Variables de unidades de obras ---> -false-false

INFORMATION DE BASE

Série:  Simon 500 Cima
Version:  2 éléments
Nombre de modules:  2
Finition:  Orange
Format:  Schuko
Fonction de signalisation:  Oui
Disponible en:  Plaque avec hublot et indicateur LED, plaque sans hublot et en remplacement de la plaque avec hublot.
Disponibilité de KIT:  Non
Compatibilité:  Double prise schuko Simon 500 Cima
Contenu de l'emballage:  Enjoliveur pour le mécanisme de la double prise Schuko avec viseur, voyant LED et notice d’installation
Remarques:  Le produit doit être associé à une double prise Schuko

INFORMATION TECHNIQUE

Dimensions:  100 x 50 mm
Profondeur:  9 mm
Consommation LED:  0,55 mA
Indice de protection:  20
RAL:  2009
Matière première:  Thermoplastique sans halogène garantissant la non-propagation des flammes en cas d’incendie et une faible toxicité en cas d’émission de fumée.
Type de produit:  Standard
Disponible sur le marché:  CE

RÈGLEMENTS

Conforme à la norme:  Directive 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ed. 3.2

INSTALLATION ET ENTRETIEN

Type d'installation:  Convient pour une installation en surface ou encastrée
Fixation:  Par clipsage direct sur la double douille (aucun outil nécessaire pour la fixation)
Sens d'installation:  Vertical selon la direction des mécanismes
Retrait du couvercle:  Avec outil seulement
Plage de température lors de l'installation:  -5 a +60º C
Température maximale pendant les travaux de construction:  +60º C en installation murale en surface et +90º C en installation murale encastrée
Entretien:  Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

GALERIE

50011041-072-tapa-mecanismo-base-enchufe-doble-schuko-con-visor-y-led-indicador-naranja-simon-500-cima-frontal_6.jpg

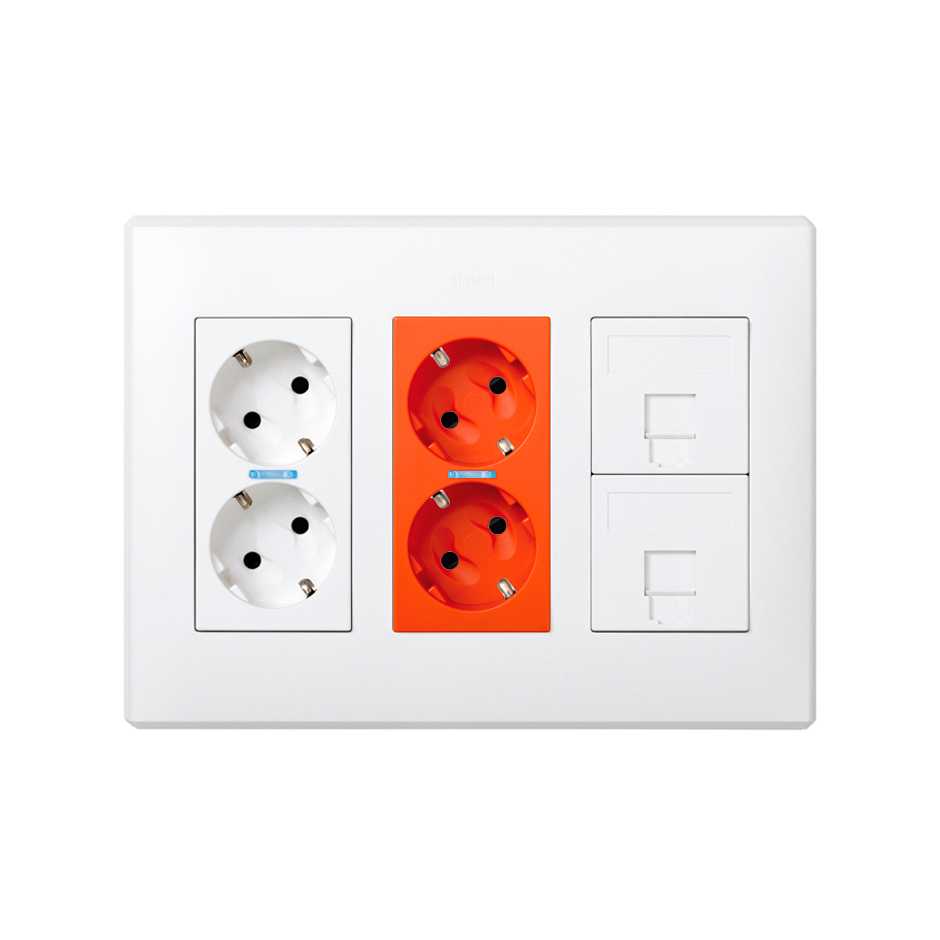

Vue de face Enjoliveur pour le mécanisme de la double prise Schuko avec volet et voyant LED orange Simon 500 Cima


Cette image représente la solution combinée de différentes références

50011041-072-tapa-mecanismo-base-enchufe-doble-schuko-con-visor-y-led-indicador-naranja-simon-500-cima-frontal_6.jpg

MANUEL D INSTALLATION

manual
Feuille d'instruction Enjoliveur pour le mécanisme de la double prise Schuko avec volet et voyant LED orange Simon 500 Cima Télécharger

DÉCLARATIONS DE PRODUIT

manual
Déclaration UE de conformité Enjoliveur pour le mécanisme de la double prise Schuko avec volet et voyant LED orange Simon 500 Cima Télécharger
