Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage à vis graphite Simon 500 Cima

Référence: 50010472-038
PVR: Vérifier
Emballage: 10Uds
Variables de unidades de obras ---> -false-false

INFORMATION DE BASE

Série:  Simon 500 Cima
Version:  Double
Intensité:  16 AX
Tension:  250 V~
Nombre de bases:  2
Nombre de modules:  2
Finition:  Graphite
Format:  Schuko
Monoblocs:  Non
Disponible en:  Format Schuko et français
Type de connexion terminale:  À vis
Nombre de bornes:  3 entrées / sorties
Type de commande:  Insertion
Fonction de signalisation:  Oui
Enlaçable:  Oui, via l'accessoire 50000996-039
Disponibilité de KIT:  Non
Compatibilité:  Boîtiers Simon 500 Cima
Contenu de l'emballage:  Double prise avec enjoliveur, voyant LED et notice d’installation
Remarques:  En cas de rupture, le couvercle est disponible en pièce détachée sous la référence 50011841-038

INFORMATION TECHNIQUE

Profondeur:  46 mm
Section du câble:  1,5 à 2,5 mm
Dénudage nécessaire:  12 mm
Consommation LED:  0,55 mA
Résistance à la chaleur:  +125ºC (selon la norme IEC 60695-10-2)
Extinguible:  +850ºC / 30 secondes (GWFI selon la norme IEC 60695-10-2)
Résistance d'isolement:  >5M? à 500 V
Résistance diélectrique:  Pas de perçage et de contournage avec 2000 V à 50 Hz pendant 1 minute
Indice de protection:  20
RAL:  7021
Matière première:  Composants métalliques avec isolation thermoplastique autoextinguible et sans halogène, garantissant la non-propagation des flammes en cas d’incendie et une faible toxicité en cas d’émission de fumée.
Type de produit:  Standard
Disponible sur le marché:  CE

RÈGLEMENTS

Conforme à la norme:  Directive 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ed. 3.2

INSTALLATION ET ENTRETIEN

Type d'installation:  Convient pour un montage en surface ou encastré
Sens d'installation:  Verticale et horizontale
Types de boites d’encastrement:  Específico Simon 500 Cima
Retrait du base:  Avec outil seulement
Plage de température lors de l'installation:  -25 a 60º C
Température maximale pendant les travaux de construction:  +60º C
Entretien:  Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

GALERIE


Application prise double en blanc graphite un bureau


Application prise double en blanc graphite un bureau

50010472-038-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-tornillo-grafito-simon-500-cima-frontal.jpg

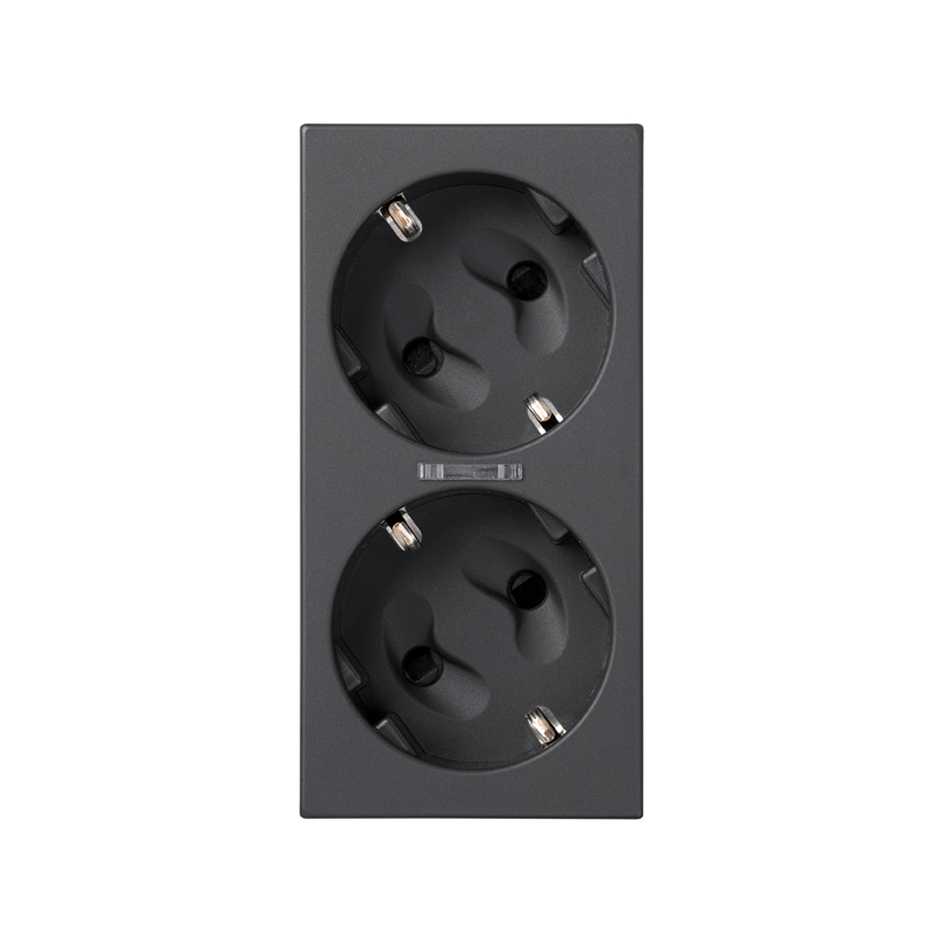

Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage à vis graphite Simon 500 Cima
