Ref
10010304-039

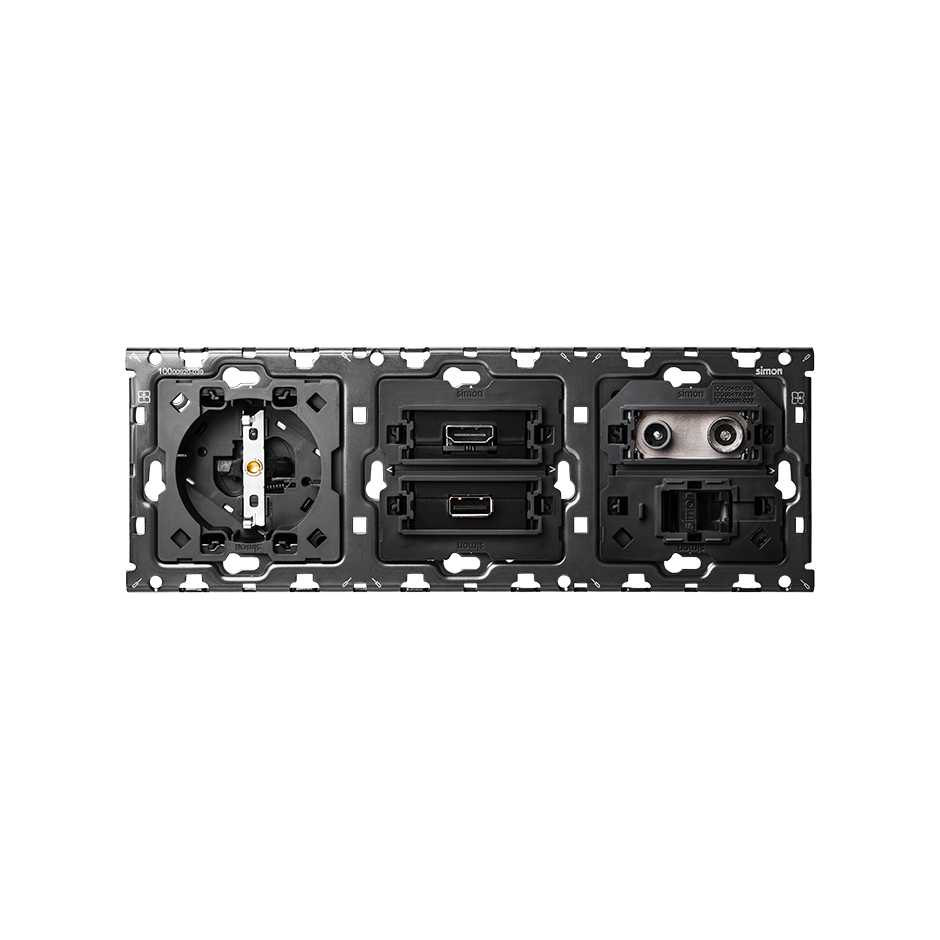

Kit arrière pour 3 éléments avec 1 prise Schuko, 1 connecteur HDMI et USB et 1 prise R-TV + SAT Simon 100

Prix unitaire
À consulter
Discontinué
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
10010304-039-datasheet-fr.pdf
Manuels d’installation

  1. kit_2.pdf [424KB]

Déclaration de conformité

  1. UES0101_9.pdf [520KB]

Schéma technique

  1. Esquemas_s100.pdf [593KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 100
Séries compatibles

Simon 100

<p class=></p>
Ref
10020304-238
Kit avant pour 3 modules avec 1 prise Schuko, 1 connecteur HDMI et USB et 1 prise R-TV + SAT noir mat Simon 100
<p class=></p>
Ref
10020304-138
Kit avant pour 3 modules avec 1 prise Schuko, 1 connecteur HDMI et USB et 1 prise R-TV + SAT noir brillant Simon 100
<p class=></p>
Ref
10020304-230
Kit frontal pour 3 éléments avec 1 prise schuko, 1 connecteur HDMI + USB et 1 prise R-TV+SAR unique blanc mat Simon 100
<p class=></p>
Ref
10020304-130
Kit avant pour 3 modules avec 1 prise Schuko, 1 connecteur HDMI et USB et 1 prise R-TV + SAT blanc brillant Simon 100
Fiches produits
Téléchargements
Support

Faisant partie de la série Simon 100, ce kit arrière encastrable pour trois modules est doté d’une prise Schuko comportant une prise de terre, d’un connecteur HDMI et USB et d’une prise R-TV + SAT unique. Ces nombreux avantages en ont fait une référence qui le distingue des produits similaires fabriqués la concurrence. Conçu pour fonctionner à une intensité de 16 A, ce kit comprend une prise Schuko et peut être alimenté à une tension de 250 V. Sa prise R-TV + SAT est conforme à la réglementation ITC. De plus, il peut être encastré en toute facilité dans un boîtier universel. La prise Schuko se raccorde à l’aide d’un système de bornage à déplacement d’isolant (1-click), tandis que les prises R-TV + SAT, HDMI et USB se raccordent à l’aide de vis. La qualité des matériaux avec lesquels tous les modules ont été fabriqués leur confère une grande résistance, atout nécessaire pour un bouton-poussoir à bascule.

Information de base

  • Contenu de l’emballage

    Mécanisme, support et instructions

Informations techniques

  • Marché disponible

    CE

  • Intensité (A)

    16 A

  • Nombre d’éléments possibles

    3 éléments

  • Température de fonctionnement (ºC)

    5 - 40 ºC

  • Plage de température de stockage (ºC)

    -25 - 50 ºC

  • Type de mécanisme

    Bouton poussoir à bascule/Insertion

  • Tension (V~)

    250 V~

Installation et maintenance

  • Sens d’installation

    Horizontal et vertical

  • Type d’installation

    Encastrable

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN 50083-2:2012*4 + EN 50173-1:2011*5 + EN 50581:2012 + IEC 60884-1 Ed. 3.2*1

Informations logistique

  • Poids net

    0.349KGM

  • Poids brut

    0.349KGM

  • Produit EAN

    8421053146033

  • Quantité d’emballage

    1

  • Hauteur emballage

    75MMT

  • Largeur emballage

    88MMT

  • Profondeur emballage

    230MMT

  • Volume emballage

    1518000MMQ

  • Poids net

    0.349KGM

  • Poids brut

    0.348KGM

  • Emballage EAN

    8421053146033
