Ref
10010303-039

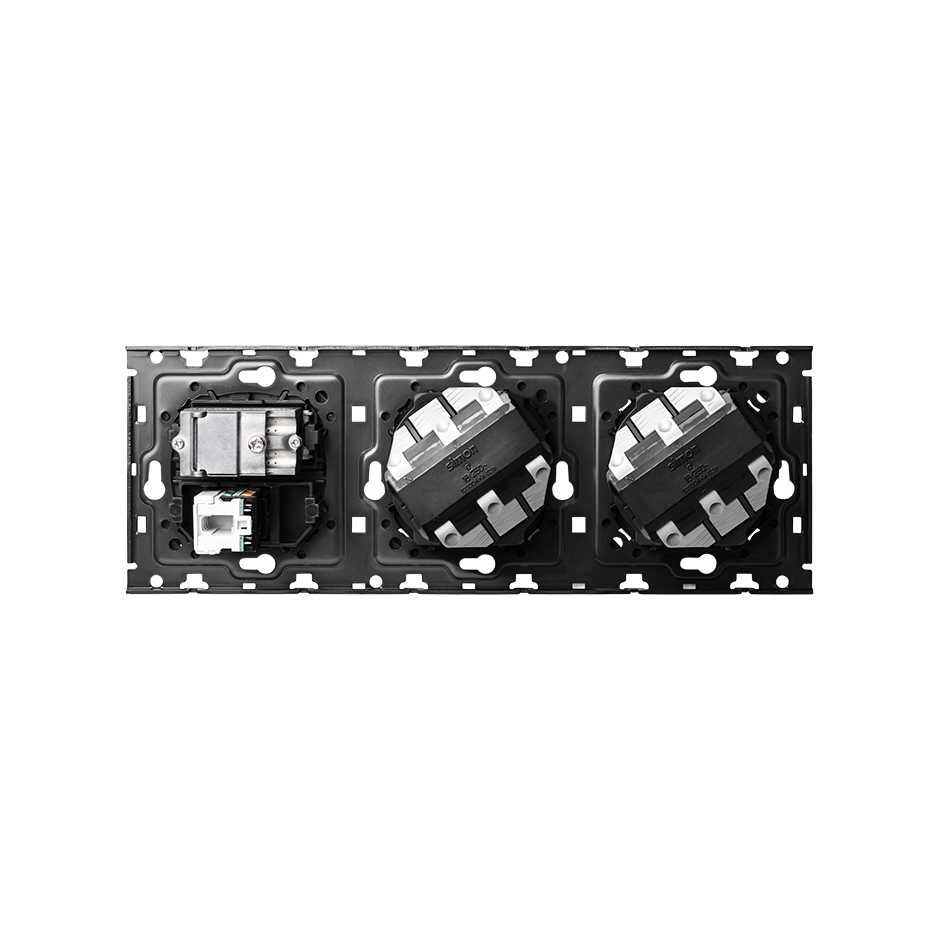

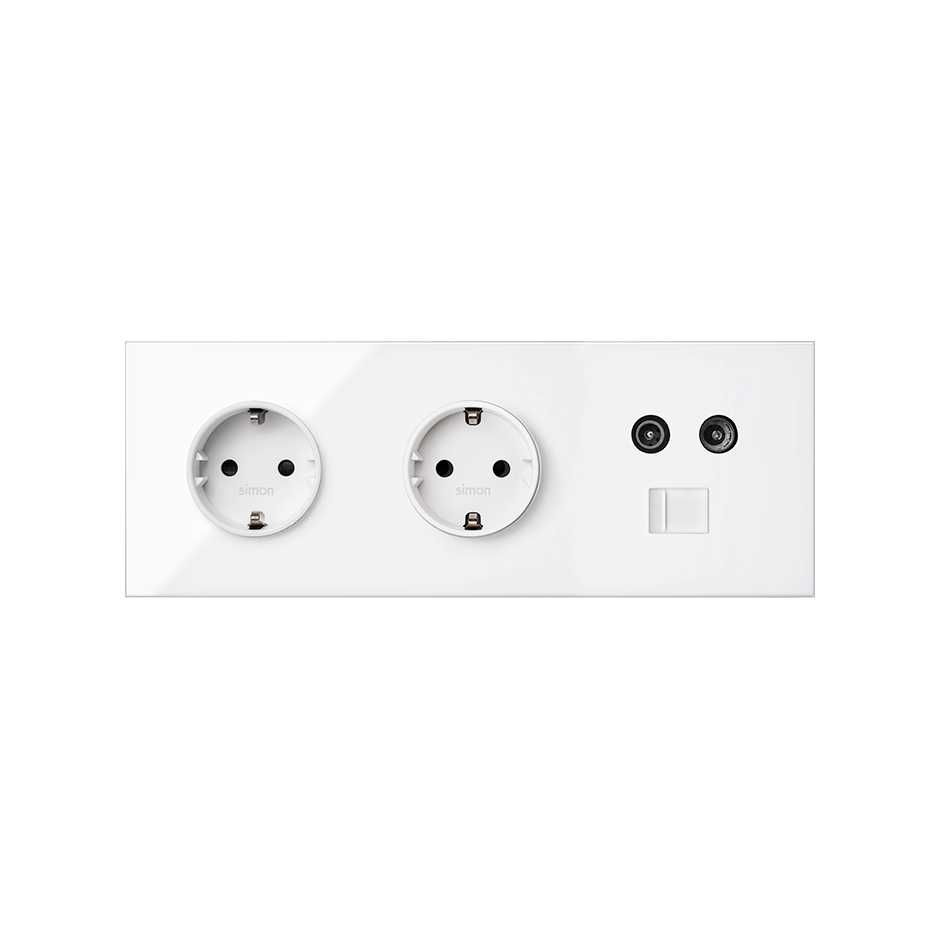

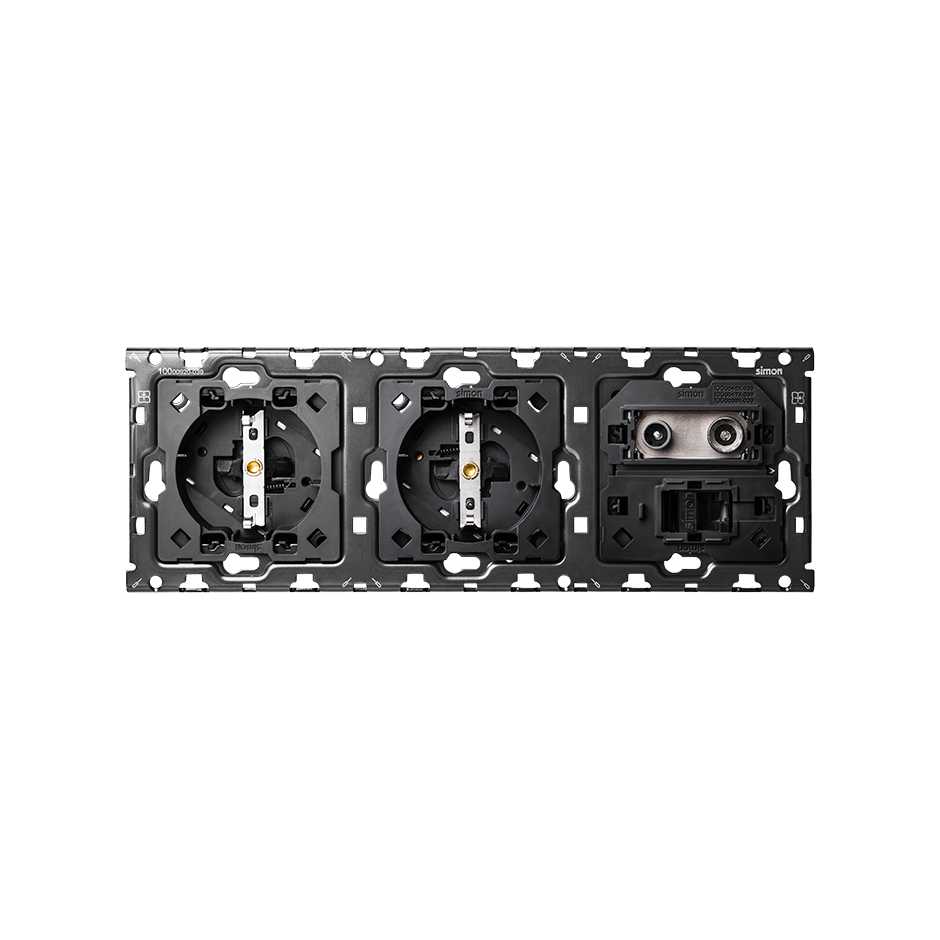

Kit arrière pour 3 éléments avec 2 prises Schuko et 1 prise R-TV + SAT unique avec 1 connecteur RJ45 Simon 100

Prix unitaire
À consulter
Jusqu'à épuisement des stocks
Quantité d’emballage
1 Unité

Téléchargements disponibles

Manuels d’installation
Déclaration de conformité
Principales caractéristiques
Séries
Simon 100
Séries compatibles

Simon 100

Faisant partie de la série Simon 100, ce kit arrière pour trois modules est doté de deux bases de prise Schuko, d’une prise R-TV + SAT unique ainsi que d’un connecteur RJ45. Pour garantir le bon fonctionnement du kit, veillez à alimenter la prise Schuko à une intensité de 16 A. La prise R-TV + SAT est conforme à la réglementation ICT. En outre, le kit doit être alimenté à une tension nominale de 250 Vca.

Les différents modules de prise Schuko qui composent le kit sont raccordés à l’aide d’un système de bornage à déplacement d’isolant (1-click). La prise R-TV + SAT, quant à elle, se raccorde à l’aide de vis. Ce kit peut être encastré et fonctionne à l’aide d’un bouton-poussoir et par insertion.

Le kit allie parfaitement forme et fonctionnalité et se décline en différentes finitions ainsi qu’en trois styles différents : compact, matriciel et vertical. Cela permet un alignement parfait du cadre et des touches. La touche ne dépasse que très peu du cadre, ce qui rend le système totalement innovant à tous égards.

Information de base
  • Contenu de l’emballage

    Mécanisme, support et instructions

Informations techniques
  • Marché disponible

    CE

  • Intensité (A)

    16 A

  • Nombre d’éléments possibles

    3 éléments

  • Température de fonctionnement (ºC)

    5 - 40 ºC

  • Plage de température de stockage (ºC)

    -25 - 50 ºC

  • Type de mécanisme

    Bouton poussoir à bascule/Insertion

  • Tension (V~)

    250 V~

Installation et maintenance
  • Sens d’installation

    Horizontal et vertical

  • Type d’installation

    Encastrable

Réglementation
  • Règlementation

    Directive 2014/35/UE LVD + Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN 50083-2:2012*4 + EN 50173-1:2011*5 + EN 50581:2012 + IEC 60884-1 Ed. 3.2*1

Informations logistique
  • Poids net

    0.335KGM

  • Poids brut

    0.335KGM

  • Produit EAN

    8421053146026

  • Quantité d’emballage

    1

  • Hauteur emballage

    75MMT

  • Largeur emballage

    88MMT

  • Profondeur emballage

    230MMT

  • Volume emballage

    1518000MMQ

  • Poids net

    0.335KGM

  • Poids brut

    0.333KGM

  • Emballage EAN

    8421053146026
