Módulo Conversor de Protocolo PWM de 1 canal para DMX Grafite Simon Scena

REFERÊNCIA: 89000304-039
PVR: A consultar
EMBALAGEM: 1 Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Série:  Scena
Tipologia:  Conversor DMX/PWM
Características básicas:  Permite regular fitas de LED monocromáticas através de Scena ou através de botão de pressão.
Uso:  O controlo a partir de botão de pressão, pressão curta muda o estado da luminária, pressão prolongada regula.
Programação:  Seleção da intensidade da fita de LED, num valor de regulação 0-255.
Tipo de acionamento:  Através de Scena e/ou entrada auxiliar em modo stand-alone

INFORMAÇÃO TÉCNICA

Alimentação:  12-24 VDC
Frequência:  400 Hz
Informação do consumidor:  1
Temporizador liga e desliga:  Sim
Ajustes de limites:  Sim
Temporizador de desligamento:  Sim
Botão de entrada de controle sem central:  Sim
Possibilidade de bloquear o módulo:  Sim
Conteúdo:  Módulo conversor DMX/PWM e instruções
Faixa de potência:  120 W (12 V) / 240 W (24 V)
Potência máxima ledflex:  120 W (12 V) - 240 W (24 V)
Índice IP:  20
Tipo de Produto:  Padrão
Mercado disponível:  BR
Observações:  É importante não ultrapassar a distância máxima entre fonte de alimentação e fita de LED especificada na sua Folha de Instruções.

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Superfície
Seção de cabo de alimentação:  1,5 mm
Características de cabo de dados:  Multifilar AWG 24; 2 pares entrançados com impedância 120 Ohms e blindagem.
Sentido de instalação:  Superfície
Faixa de temperatura de armazenamento:  De 10 °C a 55 °C

DADOS LOGÍSTICOS

Disponível em caixa de exibição:  Sim
Quantidade de embalagem:  1
Unidade medida da caixa:  MM
Alto:  26.000
Largo:  122.000
Profundo:  44.000
Volume da caixa:  139568.000
Unidade medida de volume da caixa:  MMQ
Peso líquido da caixa:  146.600
Peso bruto da caixa:  146.600
Peso unitário da caixa:  GRM
Código EAN:  8421053124987
Disponível em várias caixas:  Não
Disponível em palete:  Não

GALERIA


Aplicação módulo em bar-restaurante El Estudiante - Madrid


Aplicação módulo em área restaurante Hotel Gorraiz - Pamplona

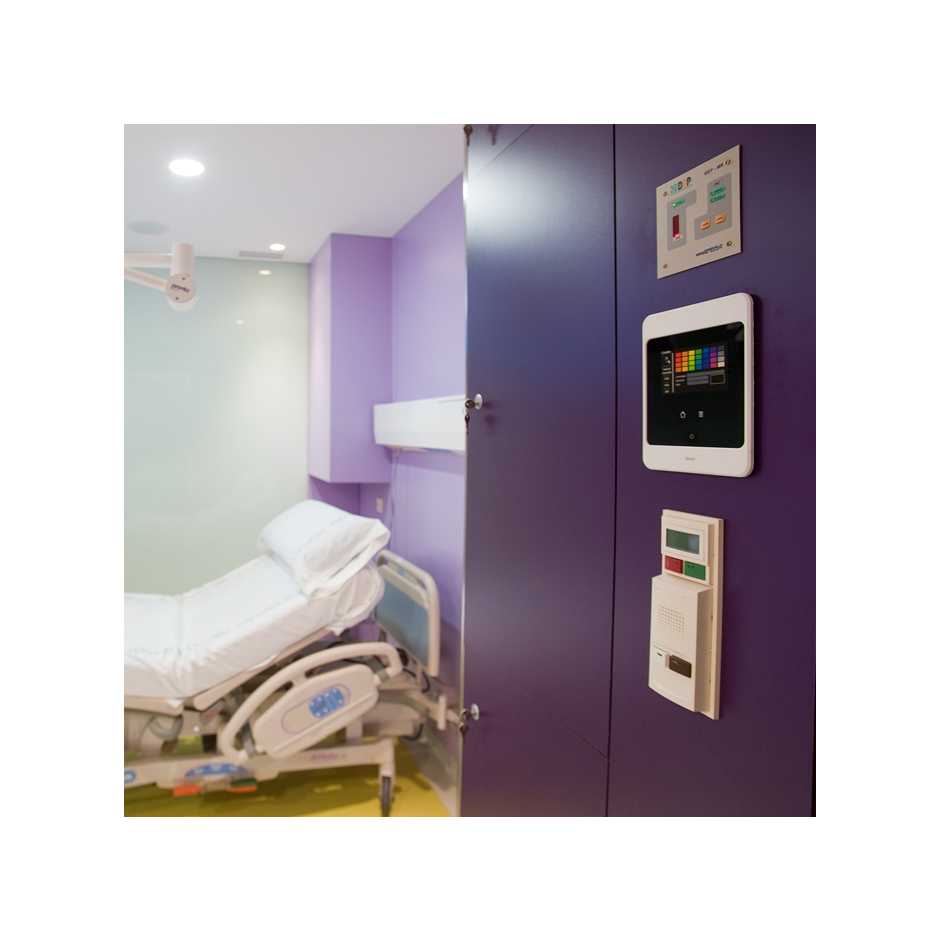

Aplicação consola em sala de partos naturais HOSPITAL la Maternitat - Barcelona


Aplicação módulo em receção Germaine de Capuccini - Madrid

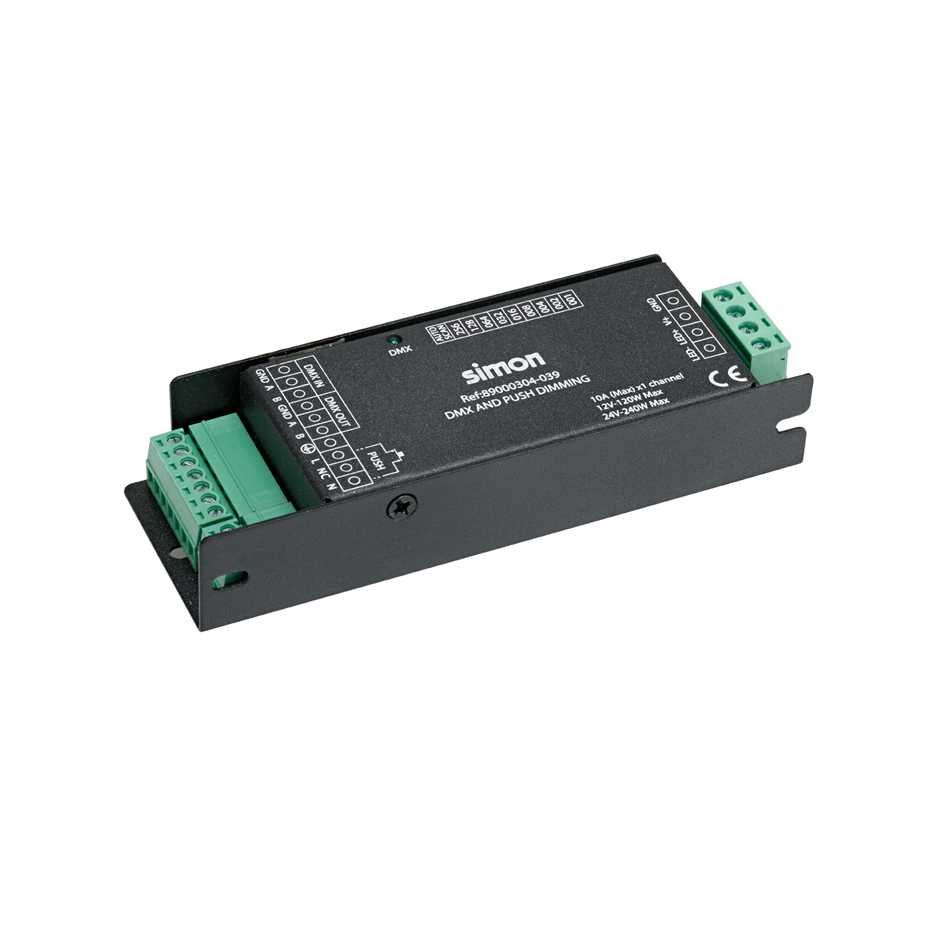

Vista frontal módulo conversor PWM em DMX

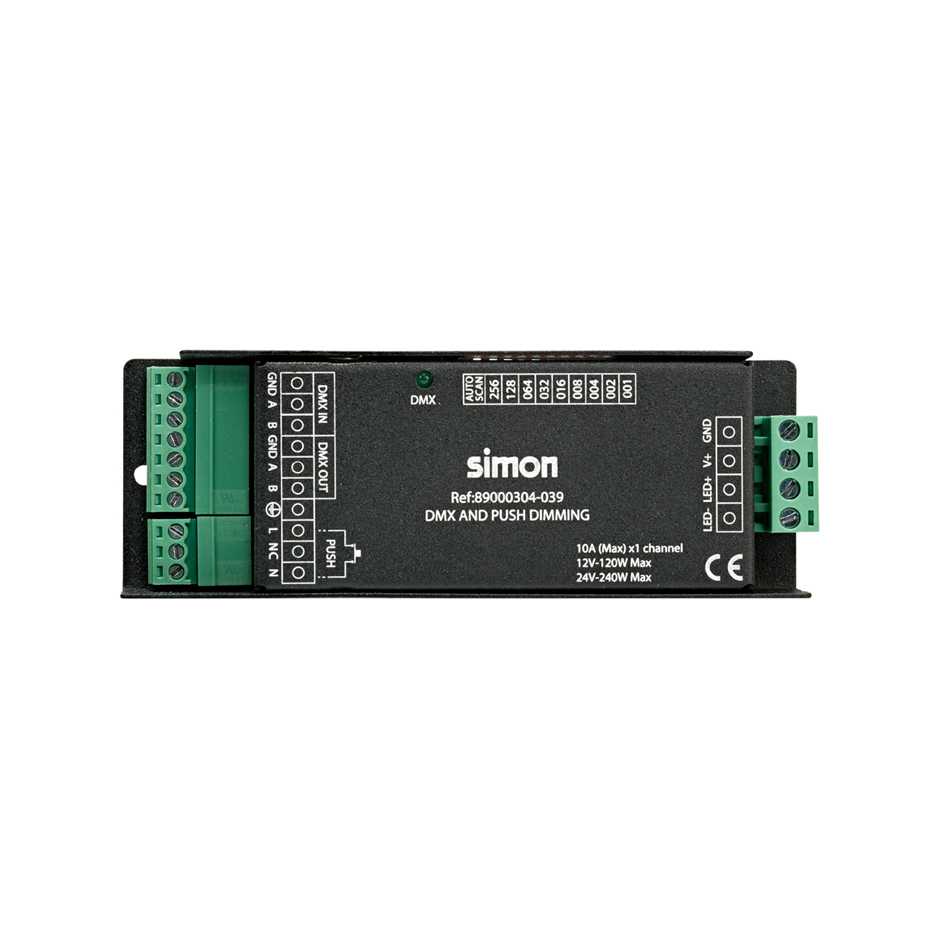

Vista frontal módulo conversor PWM a DMX
