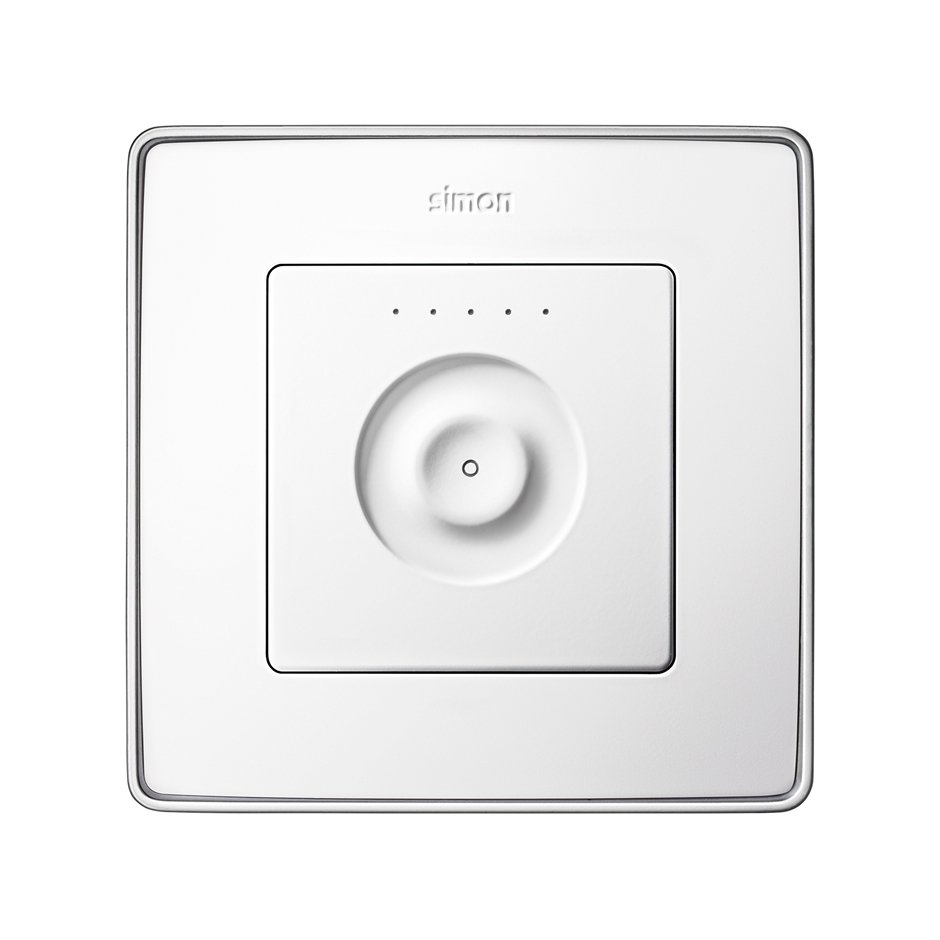

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Ref
8400100-039

Acoplador de bus con sistema KNX

Precio/Unidad
84,94 €
Hasta fin de existencias
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica
8400100-039-datasheet-es.pdf
Manuales de instalación

  1. 990839.pdf [467KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon 82 Sense
Alcance
Sense
Series compatibles

Simon 82

Simon 82 Nature

Simon 82 Detail

Simon 82 Concept

Simon 82 Sense

<p class=></p>
Ref
8000641-038
Botonera Regular 4 funciones grafito Simon 82 Sense
<p class=></p>
Ref
8000621-038
Botonera Regular 2 funciones grafito Simon 82 Sense
<p class=></p>
Ref
8000700-093
Regulador Slide Control aluminio frío Simon 82 Sense
<p class=></p>
Ref
8000700-038
Regulador Slide Control grafito Simon 82 Sense
<p class=></p>
Ref
8000700-030
Regulador Slide Control blanco Simon 82 Sense
<p class=></p>
Ref
8000641-093
Botonera Regular 4 funciones aluminio frío Simon 82 Sense
<p class=></p>
Ref
8000641-030
Botonera Regular 4 funciones blanco Simon 82 Sense
<p class=></p>
Ref
8000621-030
Botonera Regular 2 funciones blanco Simon 82 Sense
<p class=></p>
Ref
8000611-038
Botonera Regular 1 función grafito Simon 82 Sense
<p class=>Vista frontal botonera Regular Simon 82 Sense blanco</p>
Ref
8000611-030
Botonera Regular 1 función blanco Simon 82 Sense
<p class=></p>
Ref
8000661-093
Botonera Regular 6 funciones aluminio frío Simon 82 Sense
<p class=></p>
Ref
8000661-038
Botonera Regular 6 funciones grafito Simon 82 Sense
<p class=></p>
Ref
8000661-030
Botonera Regular 6 funciones blanco Simon 82 Sense
<p class=></p>
Ref
8000621-093
Botonera Regular 2 funciones aluminio frío Simon 82 Sense
<p class=></p>
Ref
8000611-093
Botonera Regular 1 función aluminio frío Simon 82 Sense
Información de Producto
Descargas
Soporte

Con una altura de montaje de 1,20 a 1,50 metros, el acoplador con sistema bus KNX puede ser combinado con los acabados de las gamas Simon 82, Simon Nature y Simon Detail para adaptar las funcionalidades del mecanismo a las características estéticas de cada espacio.

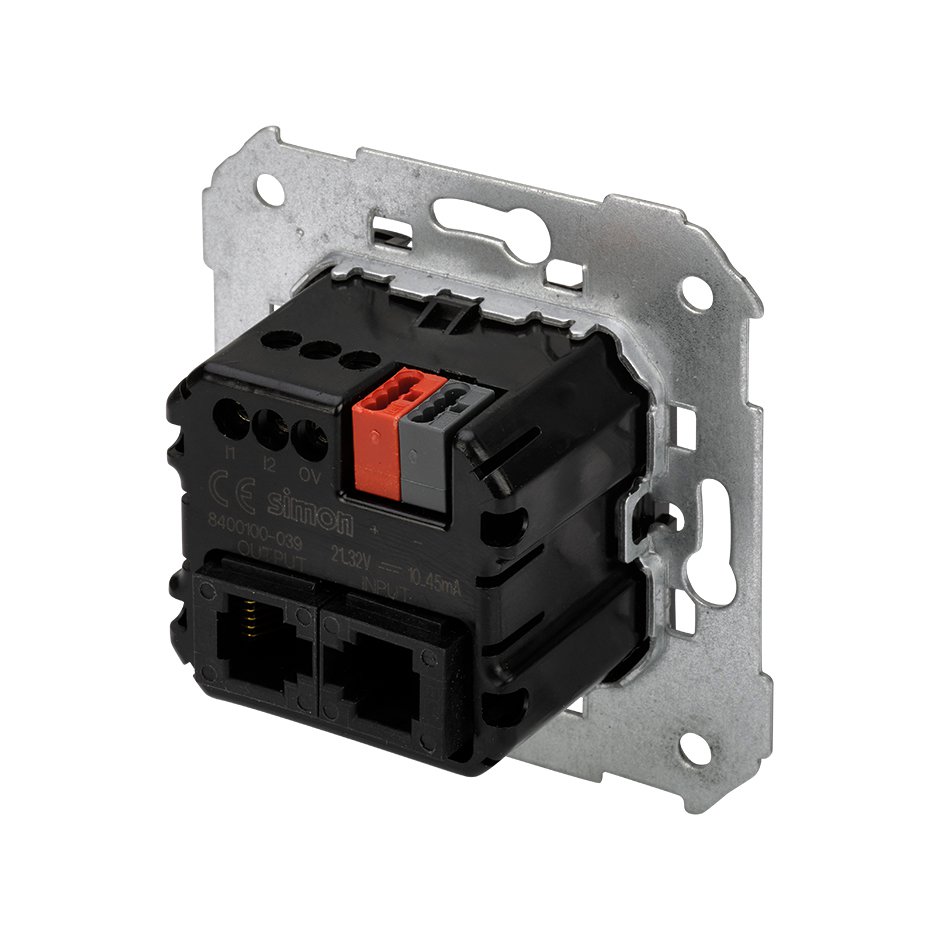

Con 2 entradas digitales, libres de potencial, y pelado de cable de 8 mm, la alimentación se conecta desde acoplador bus KNX, con voltaje de corriente continua de 21 Vcc a 32 Vcc, y carga de intensidad de 34 mA.

Sus componentes electrónicos estás aislados con termoplástico libre de halógenos para una mayor protección en caso de incendio, y puede alcanzar temperaturas máximas de 25 a 70 ºC.

En caso de utilizar conectores RJ12, podrá asociar el acoplador de bus KNX a un Slide Control de forma individual o encadenando hasta 3 acopladores.

Información básica

  • Alcance

    Sense

  • Contenido del embalaje

    Acoplador e instrucciones

Información técnica

  • Mercado disponible

    CE

  • IP

    IP20

  • Número de elementos posibles

    1 elemento

  • Temperatura de funcionamiento (ºC)

    5 - 40 ºC

  • Alimentación (V~)

    Bus KNX (21 Vcc...32 Vcc)

  • Versión

    Individual

  • Profundidad (mm)

    35

  • Altura de montaje recomendada (m)

    De 1,20 a 1,50 m

Instalación y mantenimiento

  • Sección de cable bus admitida (mm)

    De 0,5 a 0,8 mm

  • Tipo de conexión del bus

    Por inserción

  • Pelacables necesarios (mm)

    8

  • Garra

    Optional

  • Instalable en caja de empotrar

    Universal

  • Tipo de instalación

    Apto para superficie y empotrar

  • Tipo de conexión del terminal

    Rápido

Normativa

  • Normativa

    Directive 2014/35/UE LVD + Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN IEC 63000:2018 + EN 60669-2-5:2016

Información logística

  • Peso neto

    0.08KGM

  • Peso bruto

    0.08KGM

  • EAN producto

    8421053129265

  • Embalaje

    1

  • Alto embalaje

    57MMT

  • Ancho embalaje

    76MMT

  • Profundo embalaje

    76MMT

  • Volumen embalaje

    0.329DMQ

  • Peso neto

    0.08KGM

  • Peso bruto

    0.09KGM

  • EAN embalaje

    8421053129265
