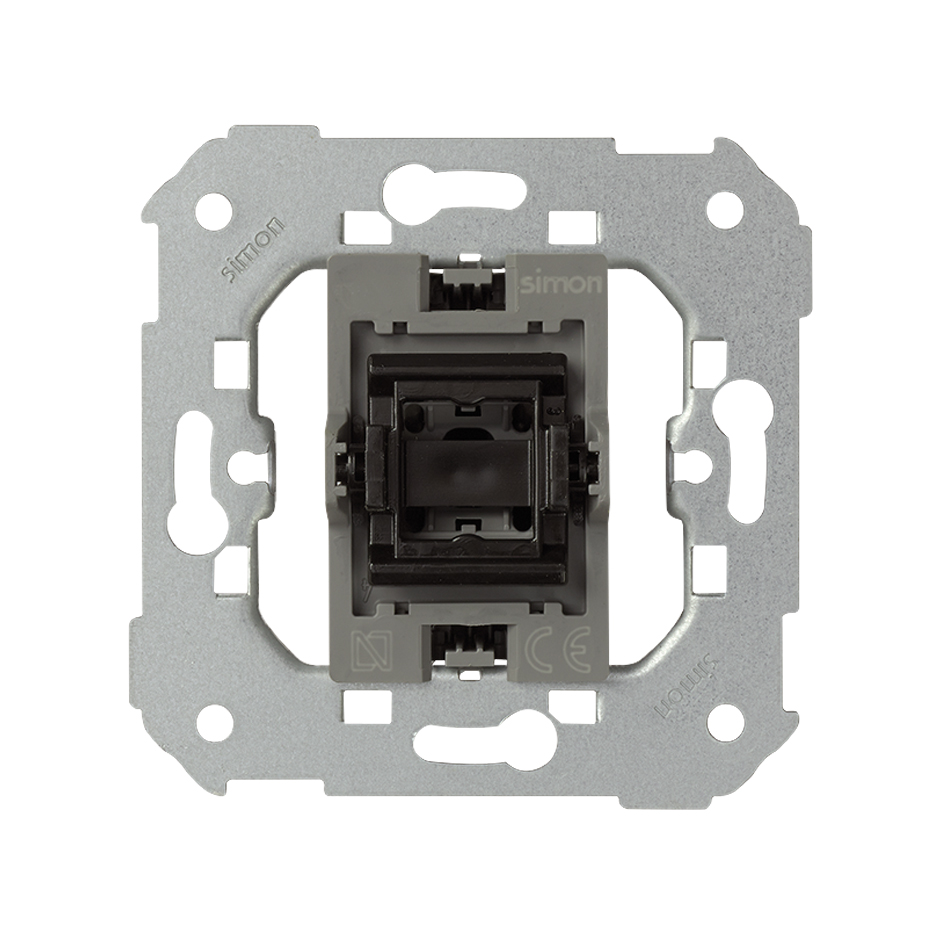

Cruzamiento 10 AX 250V~ con sistema de embornamiento 1click®
REFERENCIA:
7700251-039
PVR:
20,55€/unidad
Precio antes de impuesto. Tarifa vigente Nº 103.2
EMBALAJE:
10Uds
INFORMACIÓN BÁSICA
Función señalizadora:
No
Nº de elementos que ocupa:
1 elemento
Garra:
Simon 27
Compatibilidad:
Marcos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Sentido de instalación:
Montaje incorporado y carta de porte con caja de elevación
Contenido del embalaje:
Mecanismo e instrucciones
Observaciones:
Posibilidad de implementar función señalizadora mediante soporte señalizador y tecla con visor.
Serie:
Simon 77
Versión:
Одиночное
Intensidad:
10 AX
Voltaje:
250 V~

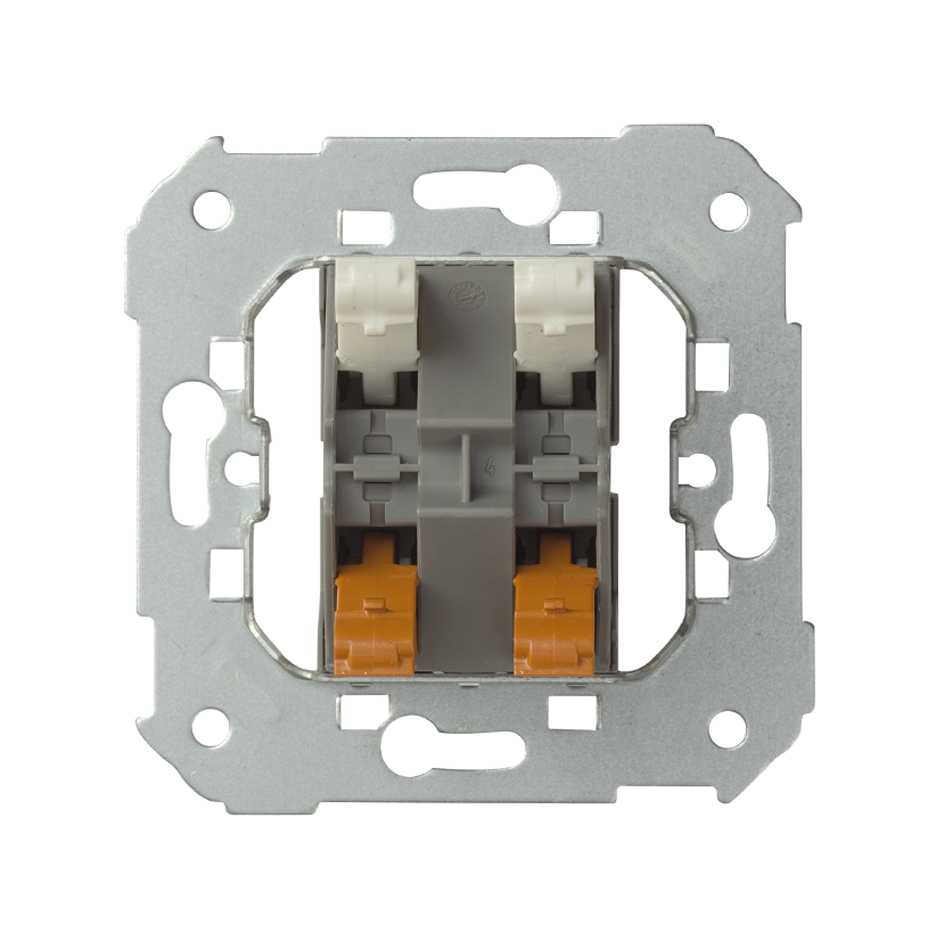

Tipo de embornamiento:
Por corte (1 click®)
Tipo de accionamiento:
Basculante
INFORMACIÓN TÉCNICA
Sección de cable admitida:
De 1,5 a 2,5 mm
Grado IP:
20
Material de fabricación:
Componentes metálicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:
Estándar
Mercado disponible:
CE
NORMATIVA
Normativa:
Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008 + EN 60998-2-3:2004
INSTALACIÓN Y MANTENIMIENTO
Tipo de instalación:
Apto para superficie y empotrar
Instalable en cajetín de empotrar:
Universal
Intervalo temperatura de funcionamiento:
5 a 40º C
Intervalo temperatura de almacenamiento:
-25 a 50º C
DATOS LOGÍSTICOS
Disponible en caja expositora:
Sí
Cantidad de embalaje:
10
Unidad medida de la caja:
MM
Alto:
82.000
Ancho:
165.000
Profundo:
223.000
Volumen de la caja:
3.027
Unidad medida volumen de la caja:
CDM
Peso neto de la caja:
0.660
Unidad peso de la caja:
KGM
Código EAN:
8421053077788
Disponible en caja múltiple:
Sí
Cantidad de embalaje caja múltiple:
50
Unidad medida cantidad de embalaje de la caja múltiple:
ZCM
Alto caja múltiple:
0.000
Ancho caja múltiple:
0.000
Profundo caja múltiple:
0.000
Volumen de la caja múltiple:
0.000
Peso neto caja múltiple:
3.300
Unidad peso de la caja múltiple:
KGM
Código EAN de la caja múltiple:
8421053082706
Disponible en palet:
No
