Conmutador 16 AX 250V~ con sistema de embornamiento 1click®

REFERENCIA: 7700211-039

PVR: 8,31€/unidad

EMBALAJE: 5 Uds

info_sistemas_compatibles = false Variables de unidades de obras ---> [{TEXTO=Unidad de obra Simon 77, URL=https://www.acae.es/BD/100X/SIMON/F12E____SIM/F12EMVE_SIM/F12EMVE_SIM6/serie-simon-75.html}]-true-true

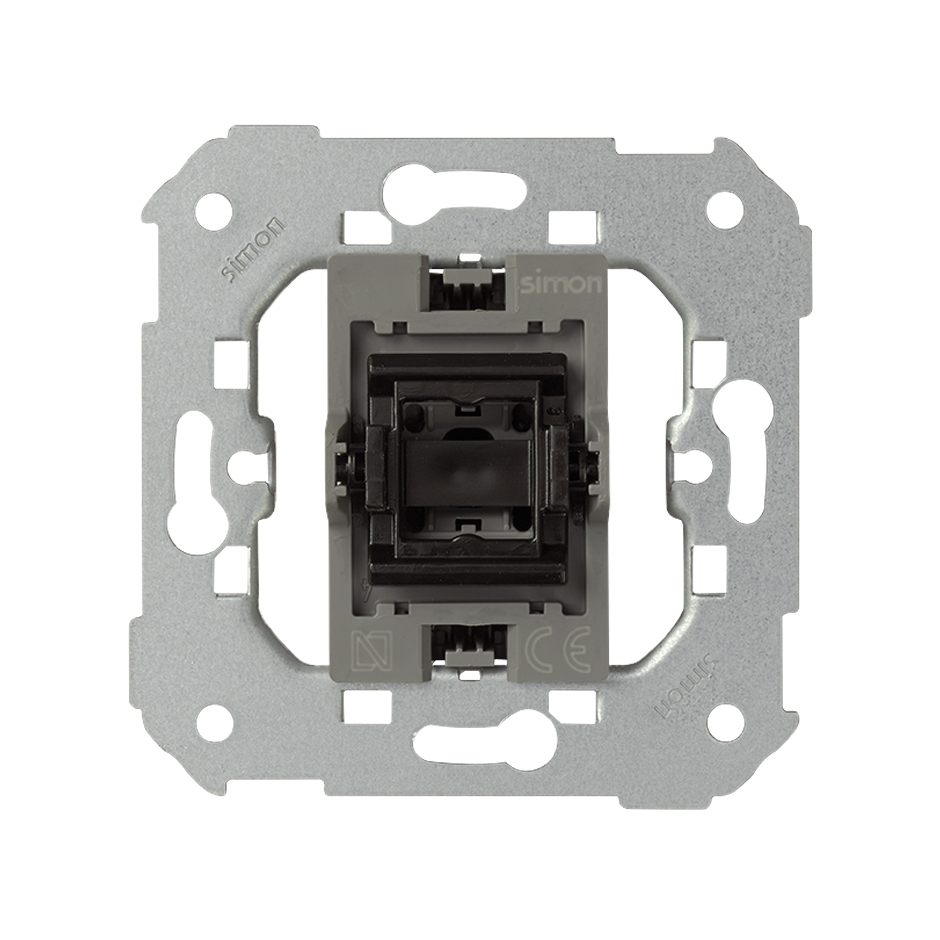

Vista frontal conmutador 16 AX 250V~

Embalaje conmutador 16 AX 250V~


Esta imagen representa la solución combinada de diferentes referencias.

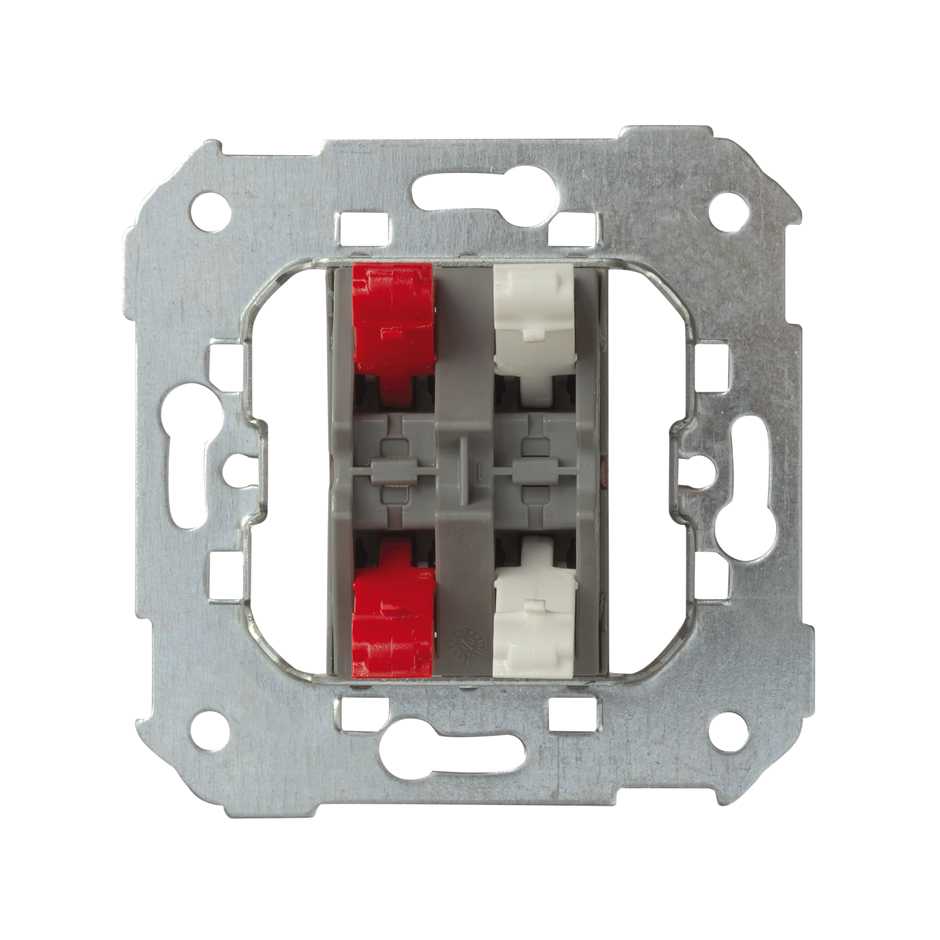

Vista trasera conmutador 16 AX 250V~

SERIE: Simon 77 INTENSIDAD: 16 AX TIPO DE EMBORNAMIENTO: Por corte (1 click®) TIPO DE ACCIONAMIENTO: Basculante SERIES COMPATIBLES: Simon 82, Simon 75, Simon 82 Nature, Simon 82 Detail. Teclas

Descripción del producto

Todo son ventajas en la serie Simon 77: no se necesita ni pelar ni trenzar cables para conectar en el mecanismo, las instalaciones son más rápidas de realizar, se obtiene una máxima robustez y no se necesitan herramientas adicionales. Todas estas características están presentes en el interruptor conmutador 16 AX 250V~ con sistema de embornamiento por corte (1click).

Para su instalación es necesario el uso de una caja universal de empotrar o, en su defecto, un zócalo de superficie. Cuenta con la posibilidad de implementar función señalizadora mediante soporte señalizador y tecla con visor. Ha sido fabricada con componentes metálicos con aislamiento termoplástico libre de halógenos. El conmutador se instala cuando un punto de luz puede ser encendido desde dos llaves diferentes. Además, la serie Simon 77 es compatible con Simon 75, Simon 82, Simon 82 Nature, Simon 82 Detail y Simon 88.

Leer más Leer menos

INFORMACIÓN BÁSICA

Función señalizadora: No

Nº de elementos que ocupa: 1 elemento

Garra: Simon 27

Compatibilidad: Marcos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88

Contenido del embalaje: Mecanismo e instrucciones

Observaciones: Posibilidad de implementar función señalizadora mediante soporte señalizador y tecla con visor.

Serie: Simon 77

Intensidad: 16 AX

Voltaje: 250 V~

Tipo de embornamiento: Por corte (1 click®)

Tipo de accionamiento: Basculante

INFORMACIÓN TÉCNICA

Sección de cable admitida: De 1,5 a 2,5 mm

Material de fabricación: Componentes metálicos con aislamiento termoplástico libre de halógenos

Tipo de Producto: Estándar

Mercado disponible: CE

Funcion Lighting etim: 0

NORMATIVA

Normativa: Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008 + EN 60998-2-3:2004

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación: Apto para superficie y empotrar

Instalable en cajetín de empotrar: Universal

Intervalo temperatura de funcionamiento: 5 a 40º C

Intervalo temperatura de almacenamiento: -25 a 50º C

DATOS LOGÍSTICOS

Disponible en caja expositora: Sí

Cantidad de embalaje: 5

Unidad medida de la caja: MM

Alto: 82.000

Ancho: 83.000

Profundo: 223.000

Volumen de la caja: 1.518

Unidad medida volumen de la caja: CDM

Peso neto de la caja: 0.320

Unidad peso de la caja: KGM

Código EAN: 8421053080092

Disponible en caja múltiple: No

Disponible en palet: No

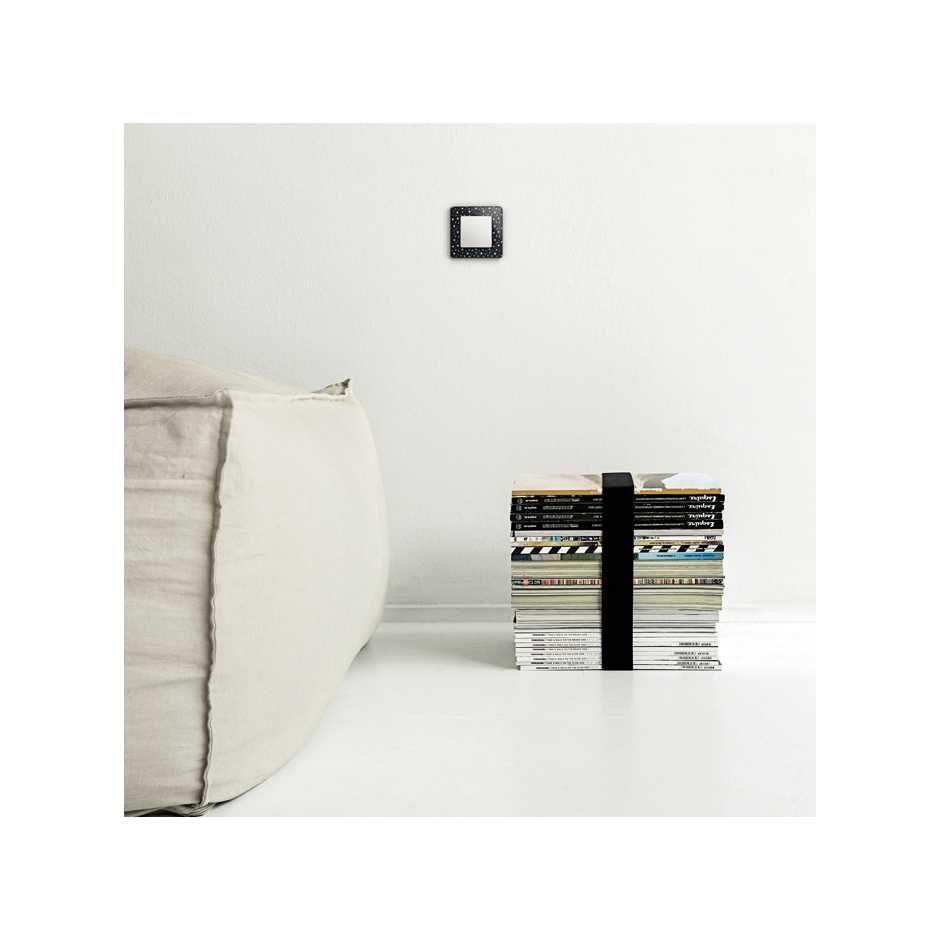

Aplicación conmutador en dormitorio


Aplicación conmutador en aseo


Vista frontal conmutador 16 AX 250V~
