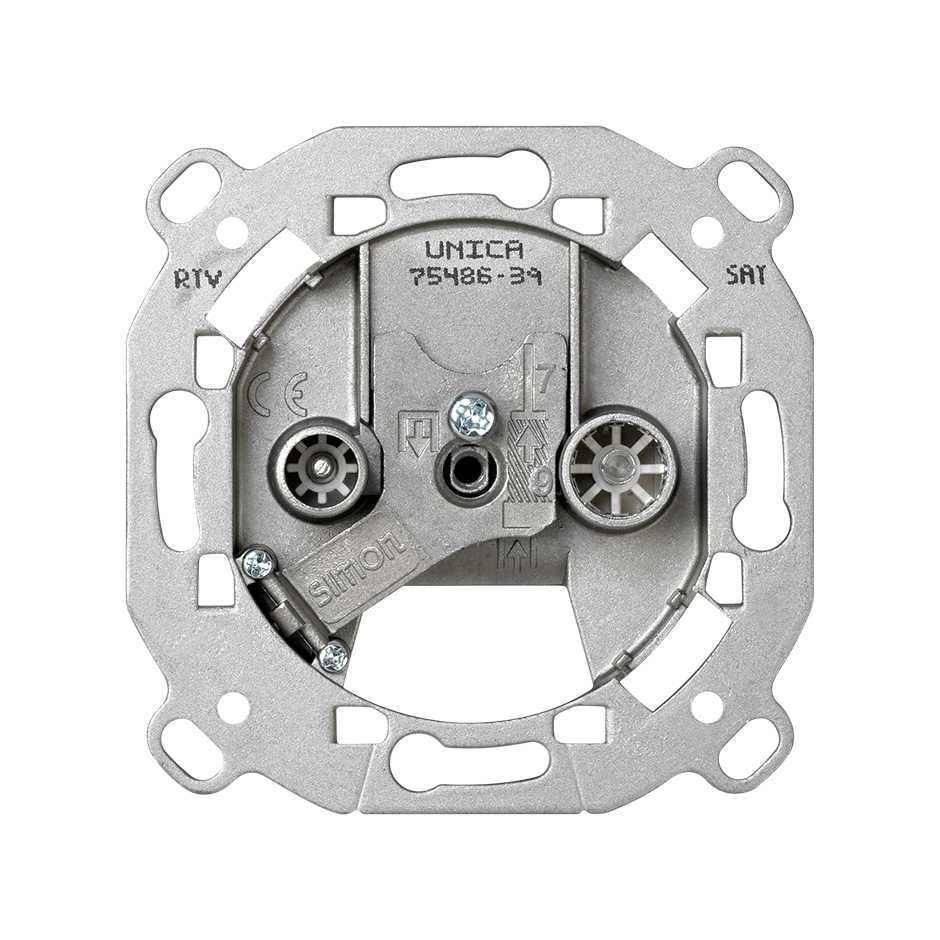

Toma de señal R-TV+SAT no modular final

REFERENCIA: 75488-39
PVR: 13,38€/unidad
Precio antes de impuesto. Tarifa vigente Nº 102
EMBALAJE: 10Uds
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon 75
Versión:  Individual
Formato:  R-TV+SAT
Tipología:  Final
Tipo de conector:  IEC
Número de conectores:  2
Tipo de embornamiento:  Tornillo
Tipo de accionamiento:  Inserción
Nº de elementos que ocupa:  1 elemento
Garra:  Incluidas
Compatibilidad:  Marcos Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 31, Simon 32, Simon 44 Aqua, Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Contenido del embalaje:  Toma R-TV y hoja de instrucciones
Observaciones:  Basada en conectores IEC 9,5 mm. Ø

INFORMACIÓN TÉCNICA

Sección de cable admitida:  De 6 a 8 mm
Pelado de cable necesario:  7 mm
Grado IP:  20
Número de contactos:  2
Número de hilos:  1
Material de fabricación:  Componentes metálicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  UNE-EN 50083-2:2013

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Instalable en cajetín de empotrar:  Universal
Intervalo temperatura de funcionamiento:  5 a 40º C
Intervalo temperatura de almacenamiento:  -25 a 50º C

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  10
Unidad medida de la caja:  MM
Alto:  82.000
Ancho:  165.000
Profundo:  221.000
Volumen de la caja:  2990130.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  1005.000
Unidad peso de la caja:  KGM
Código EAN:  8421053024980
Disponible en caja múltiple:  Sí
Cantidad de embalaje caja múltiple:  50
Unidad medida cantidad de embalaje de la caja múltiple:  ZCM
Alto caja múltiple:  0.000
Ancho caja múltiple:  0.000
Profundo caja múltiple:  0.000
Unidad medida volumen de la caja múltiple:  MMQ
Peso neto caja múltiple:  5
Unidad peso de la caja múltiple:  KGM
Código EAN de la caja múltiple:  8421053042007
Disponible en palet:  No

GALERÍA


Vista frontal toma señal R-TV inductiva final en sala


Vista frontal toma señal R-TV inductiva final en salón


Vista frontal toma señal R-TV+SAT final


Esta imagen representa la solución combinada de diferentes referencias


SOLUCIÓN DESGLOSADA

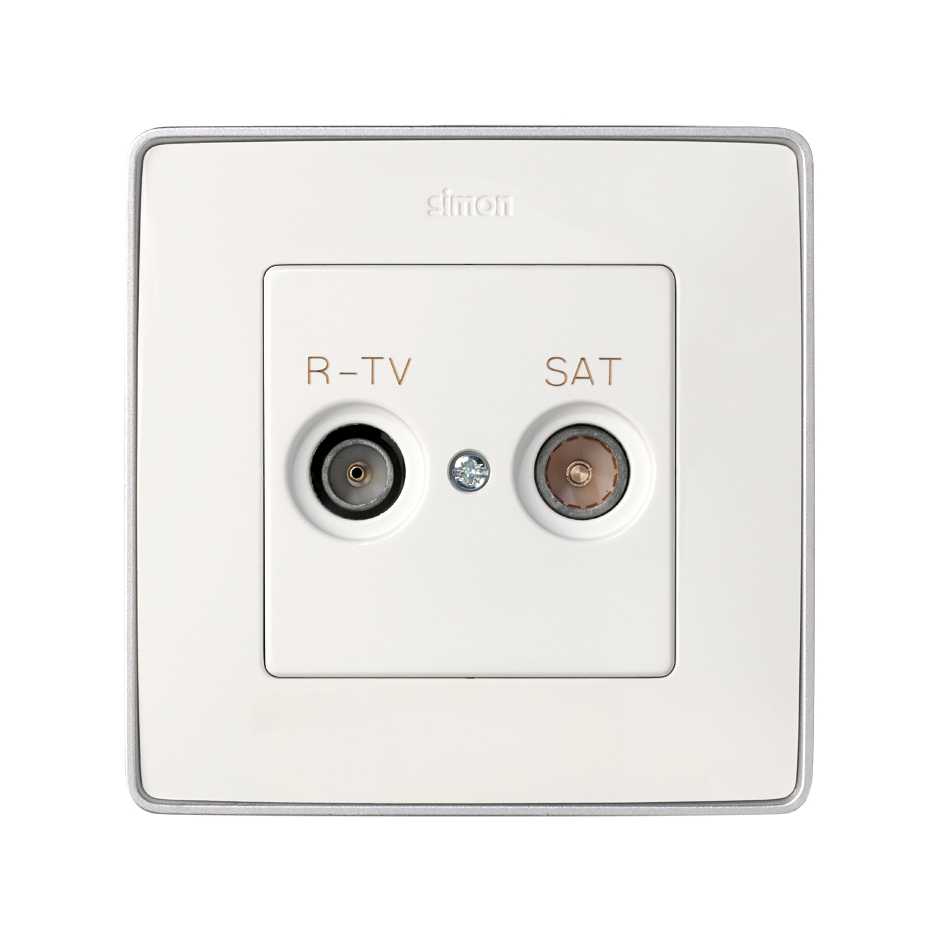

Toma R-TV+SAT final con placa y marco Simon 82 Detail Select blanco base aluminio PVR: 32.42 €
REFERENCIA: 75488-39 PVR: 13.38€/unidad Toma de señal R-TV+SAT no modular final
8201610-243-marco-1-elemento-blanco-base-aluminio-select-simon-detail-82-frontal_7.jpg
REFERENCIA: 8201610-243 PVR: 14.30€/unidad Marco para 1 elemento blanco base aluminio Simon 82 Detail Select
REFERENCIA: 82097-30 PVR: 4.74€/unidad Placa para tomas inductivas de R-TV+SAT blanco Simon 82
Toma R-TV+SAT final con placa y marco Simon 82 Detail Original marfil PVR: 20.97 €
REFERENCIA: 75488-39 PVR: 13.38€/unidad Toma de señal R-TV+SAT no modular final
REFERENCIA: 8200610-031 PVR: 2.85€/unidad Marco para 1 elemento marfil Simon 82 Detail Original
REFERENCIA: 82097-31 PVR: 4.74€/unidad Placa para tomas inductivas de R-TV+SAT marfil Simon 82
Toma R-TV+SAT final con placa y marco Simon 82 Detail Select grafito base aluminio PVR: 32.76 €
REFERENCIA: 75488-39 PVR: 13.38€/unidad Toma de señal R-TV+SAT no modular final
8201610-240-marco-1-elemento-grafito-base-aluminio-select-simon-detail-82-frontal_7.jpg
REFERENCIA: 8201610-240 PVR: 14.30€/unidad Marco para 1 elemento grafito base aluminio Simon 82 Detail Select
REFERENCIA: 82097-38 PVR: 5.08€/unidad Placa para tomas inductivas de R-TV+SAT grafito Simon 82
Toma R-TV+SAT final con placa y marco Simon 82 Detail Select aluminio frío base cromo PVR: 34.49 €
REFERENCIA: 75488-39 PVR: 13.38€/unidad Toma de señal R-TV+SAT no modular final
8201610-093-marco-1-elemento-aluminio-frio-base-cromo-select-simon-detail-82-frontal_7.jpg
REFERENCIA: 8201610-093 PVR: 15.73€/unidad Marco para 1 elemento aluminio frío base cromo Simon 82 Detail Select
82097-93-placa-tomas-inductivas-r-tv-+-sat-aluminio-frio-simon-82-detail-frontal_5.jpg
REFERENCIA: 82097-93 PVR: 5.38€/unidad Placa para tomas inductivas de R-TV+SAT aluminio frío Simon 82 Detail
Toma R-TV+SAT final con placa aluminio y marco Simon 82 Nature inox mate interior aluminio PVR: 52.84 €
REFERENCIA: 75488-39 PVR: 13.38€/unidad Toma de señal R-TV+SAT no modular final
REFERENCIA: 82097-33 PVR: 6.14€/unidad Placa para tomas inductivas de R-TV+SAT aluminio Simon 82
REFERENCIA: 82917-34 PVR: 33.32€/unidad Marco para 1 elemento inox mate interior aluminio Simon 82 Nature
Toma R-TV+SAT final con placa cava y marco Simon 82 Nature maple interior cava PVR: 52.98 €
REFERENCIA: 75488-39 PVR: 13.38€/unidad Toma de señal R-TV+SAT no modular final
REFERENCIA: 82097-34 PVR: 6.17€/unidad Placa para tomas inductivas de R-TV+SAT cava Simon 82
REFERENCIA: 82917-68 PVR: 33.43€/unidad Marco para 1 elemento maple interior cava Simon 82 Nature
