Toma de señal R-TV+SAT inductiva única

REFERENCIA: 75486-39
PVR: 14,86€/unidad
Precio antes de impuesto. Tarifa vigente Nº 103.2
EMBALAJE: 10Uds
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon 75
Versión:  Individual
Formato:  R-TV
Tipología:  Única
Tipo de conector:  IEC
Número de conectores:  2
Tipo de embornamiento:  Tornillo
Tipo de accionamiento:  Inserción
Nº de elementos que ocupa:  1 elemento
Garra:  Incluidas
Compatibilidad:  Marcos Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 31, Simon 32, Simon 44 Aqua, Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Contenido del embalaje:  Toma R-TV+SAT y hoja de instrucciones
Observaciones:  Basada en conectores IEC 9,5 mm. Ø

INFORMACIÓN TÉCNICA

Sección de cable admitida:  De 6 a 8 mm
Pelado de cable necesario:  7 mm
Grado IP:  20
Número de contactos:  2
Número de hilos:  1
Material de fabricación:  Componentes metálicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN 50083-2:2012 + EN 50581:2012

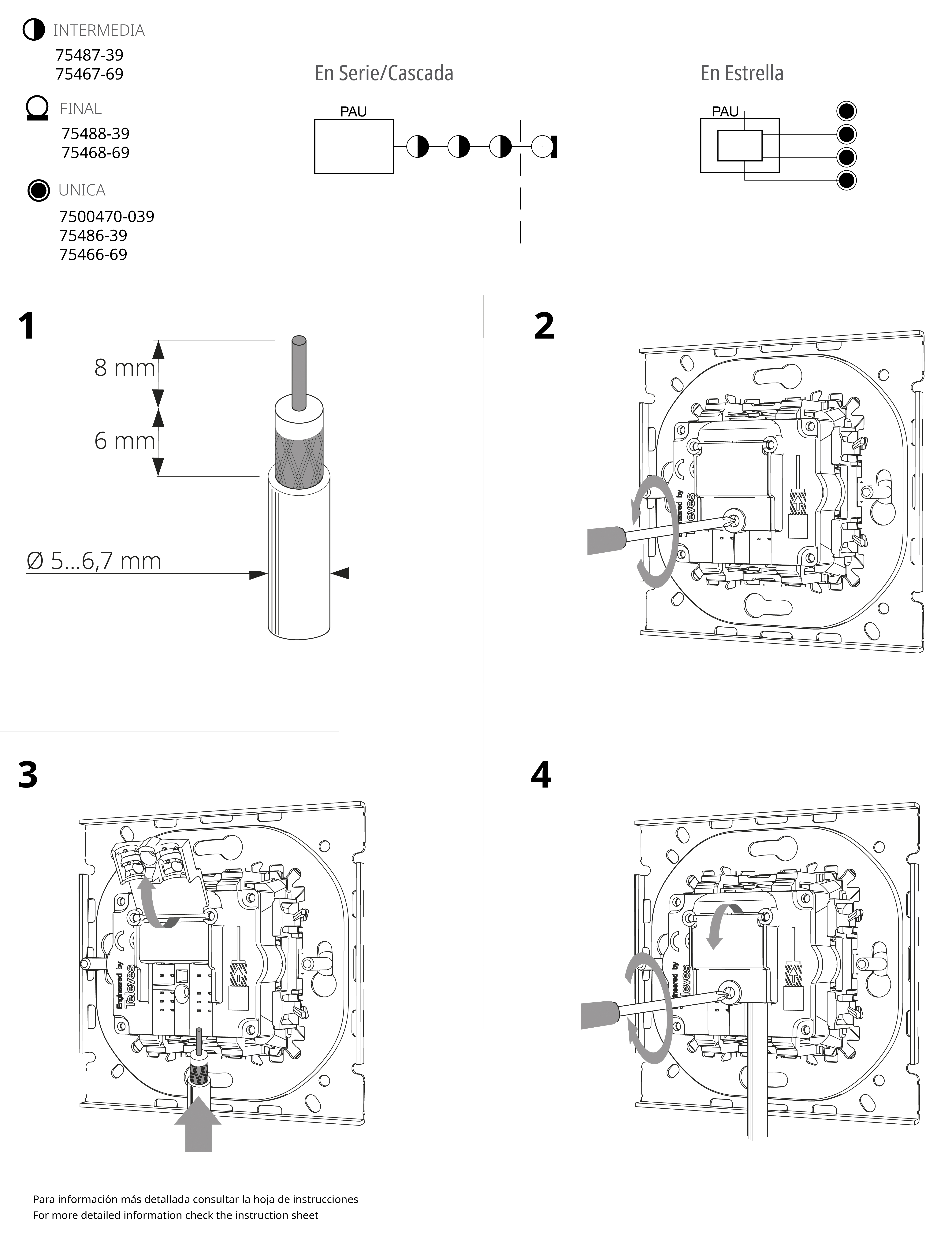

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Instalable en cajetín de empotrar:  Universal
Intervalo temperatura de funcionamiento:  5 a 40º C
Intervalo temperatura de almacenamiento:  -25 a 50º C

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  10
Unidad medida de la caja:  MM
Alto:  85.000
Ancho:  165.000
Profundo:  221.000
Volumen de la caja:  3099525.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  1.120
Unidad peso de la caja:  KGM
Código EAN:  8421053024966
Disponible en caja múltiple:  No
Unidad medida de la caja múltiple:  MM
Unidad medida cantidad de embalaje de la caja múltiple:  UN
Unidad peso de la caja múltiple:  KG
Disponible en palet:  No

GALERÍA


Vista frontal toma señal R-TV+SAT inductiva única en sala


Vista frontal toma señal R-TV+SAT inductiva única en salón


Vista frontal toma señal R-TV+SAT inductiva única


Esta imagen representa la solución combinada de diferentes referencias
