Toma de señal modular R-TV+SAT única

REFERENCIA: 75466-69
PVR: 18,24€/unidad
Precio antes de impuesto. Tarifa vigente Nº 103.2
EMBALAJE: 10Uds
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Serie:  Simon 75
Versión:  Individual
Formato:  R-TV+SAT
Tipología:  Única
Tipo de conector:  IEC
Número de conectores:  2
Tipo de embornamiento:  Tornillo
Tipo de accionamiento:  Inserción
Nº de elementos que ocupa:  1 elemento
Garra:  Simon 27
Compatibilidad:  Marcos Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 27 Centralizaciones, Simon 28, Simon 31, Simon 44 Aqua, Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Contenido del embalaje:  Toma R-TV+SAT y hoja de instrucciones
Observaciones:  Basada en conectores IEC 9,5 mm. Ø

INFORMACIÓN TÉCNICA

Sección de cable admitida:  De 6 a 8 mm
Pelado de cable necesario:  8 mm
Grado IP:  20
Número de contactos:  1
Número de hilos:  1
Material de fabricación:  Componentes metálicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN 50083-2:2012 + EN 50581:2012

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Instalable en cajetín de empotrar:  Universal
Intervalo temperatura de funcionamiento:  5 a 40º C
Intervalo temperatura de almacenamiento:  -25 a 50º C

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  10
Unidad medida de la caja:  MM
Alto:  82.000
Ancho:  165.000
Profundo:  223.000
Volumen de la caja:  3017190000.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  1.130
Unidad peso de la caja:  KGM
Código EAN:  8421053060384
Disponible en caja múltiple:  No
Unidad medida de la caja múltiple:  MM
Unidad medida cantidad de embalaje de la caja múltiple:  UN
Unidad peso de la caja múltiple:  KG
Disponible en palet:  No

GALERÍA


Vista frontal toma señal modular R-TV+SAT única en sala


Vista frontal toma señal modular R-TV+SAT única en salón

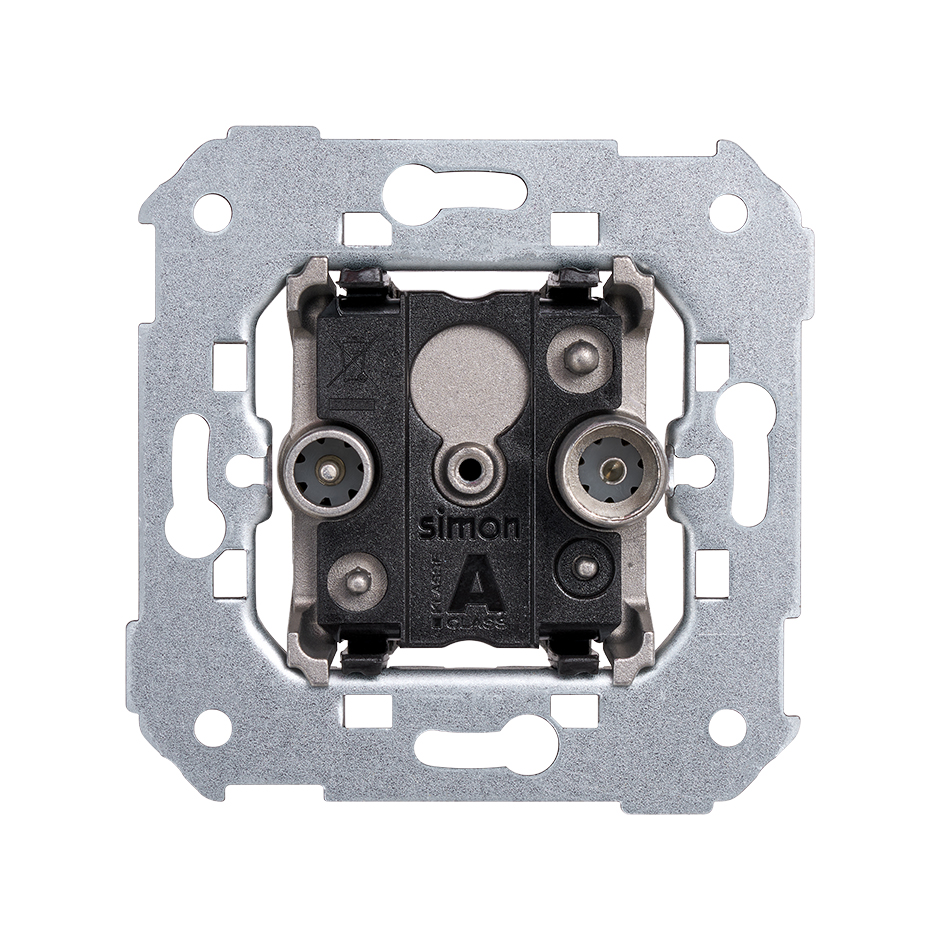

Vista frontal toma señal modular R-TV+SAT única


Esta imagen representa la solución combinada de diferentes referencias
