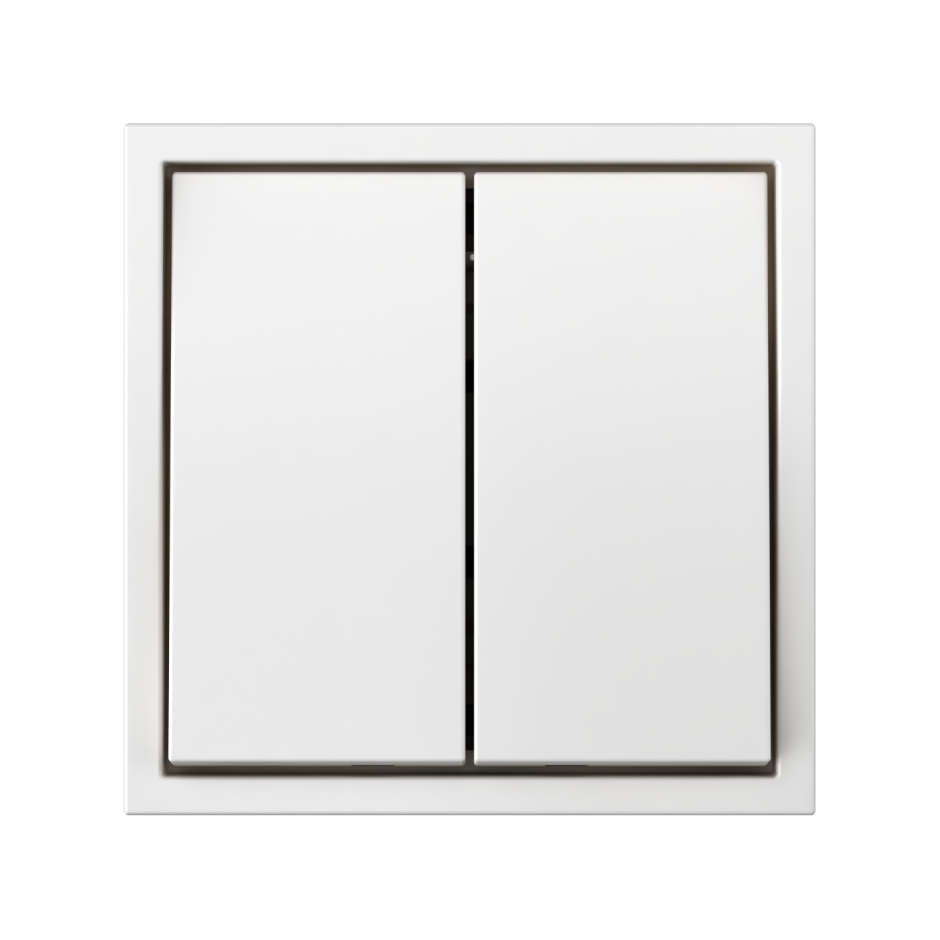

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación grupo 2 conmutadores en pasillo

Aplicación grupo 2 conmutadores en pasillo

Aplicación grupo 2 conmutadores en pasillo

Vista frontal grupo 2 conmutadores 10 AX 250V~

Vista trasera grupo 2 conmutadores 10 AX 250V~

Esta imagen representa la solución combinada de diferentes referencias

Esta imagen representa la solución combinada de diferentes referencias

Aplicación grupo 2 conmutadores en pasillo

Aplicación grupo 2 conmutadores en pasillo

Aplicación grupo 2 conmutadores en pasillo

Ref
75397-39

Grupo de 2 conmutadores 10 AX 250V~ con sistema de embornamiento rápido Simon 75

Precio/Unidad
27,17 €
Embalaje
10 Unidades

Descargas disponibles

Ficha técnica
75397-39-es-datasheet.pdf
Declaración de conformidad

  1. UES0015.pdf [645KB]

Diagrama técnico

  1. E75397-39.jpg [130KB]

Certificados

AENOR 030-002615 20231124.pdf

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon 75
Series compatibles

Simon 82

Simon 82 Nature

Simon 82 Detail

Simon 75

Simon 82 Concept

Simon 360

<p class=>Vista frontal Tecla doble para mecanismos de mando cava Simon 82 Concept</p>
Ref
8200026-094
Tecla doble para mecanismos de mando cava Simon 82 Concept
<p class=></p>
Ref
82026-93
Tecla doble para mecanismos de mando aluminio frío Simon 82 Detail
<p class=></p>
Ref
8200026-098
Tecla doble para mecanismos de mando negro mate Simon 82 Concept
<p class=></p>
Ref
8200026-096
Tecla doble para mecanismos de mando titanio Simon 82 Concept
<p class=></p>
Ref
8200026-090
Tecla doble para mecanismos de mando blanco mate Simon 82 Concept
<p class=></p>
Ref
82026-38
Tecla doble para mecanismos de mando grafito Simon 82
<p class=></p>
Ref
82026-31
Tecla doble para mecanismos de mando marfil Simon 82
<p class=></p>
Ref
82026-30
Tecla doble para mecanismos de mando blanco Simon 82
<p class=></p>
Ref
82026-34
Tecla doble para mecanismos de mando cava Simon 82
<p class=></p>
Ref
82026-33
Tecla doble para mecanismos de mando aluminio Simon 82
<p class=></p>
Ref
36000610-190
Marco para 1 elemento blanco mate con alineador Simon 360
<p class=></p>
Ref
36000610-099
Marco para 1 elemento arena mate con alineador Simon 360
<p class=></p>
Ref
36000610-098
Marco para 1 elemento negro mate con alineador Simon 360
<p class=></p>
Ref
36000026-190
Tecla doble para mecanismo basculante blanco mate Simon 360
<p class=></p>
Ref
36000026-099
Tecla doble para mecanismo basculante arena mate Simon 360
<p class=></p>
Ref
36000026-098
Tecla doble para mecanismo basculante negro mate Simon 360
Información de Producto
Descargas
Soporte

Grupo de 2 conmutadores 10 AX 250 V~ Simon 75 con sistema de embornamiento rápido, diseñado para el control de dos circuitos de iluminación conmutados desde distintos puntos de la instalación. Soporta una intensidad nominal de 10 AX a 250 V~ 50 Hz, ofreciendo una solución eficiente y segura para aplicaciones residenciales y profesionales. Incorpora sistema de conexión por inserción que permite un cableado ágil y fiable, admitiendo conductores de 1,5 a 2,5 mm² con pelado de 11 mm. Su accionamiento basculante garantiza una maniobra precisa y duradera en usos frecuentes. Fabricado con componentes metálicos y aislamiento termoplástico libre de halógenos, conforme a la normativa EN 60669-1 y directivas europeas LVD y RoHS, asegura resistencia, seguridad y plena compatibilidad con la serie Simon 75 y marcos compatibles.

Información básica

  • Compatibilidad

    Marcos Simon 75, Simon 82 Detail, Simon 82 Nature , Simon 82 Concept y Simon 82

  • Tipo de tecla/tapa

    Basculante

  • Material

    Metal , Plástico

  • Contenido del embalaje

    Mecanismo

Información técnica

  • Mercado disponible

    CE

  • Número de contactos

    4

  • Número de cables

    6

  • Sección de cable admitida (mm)

    1.5 - 2.5

  • Frecuencia (Hz)

    50 Hz

  • Intensidad (A)

    10 AX

  • IP

    IP21

  • Linkable

    No

  • Tensión nominal (V~)

    250 V~

  • Número de elementos posibles

    1 elemento

  • Temperatura de funcionamiento (ºC)

    5 - 40 ºC

  • Dimensión del hueco (mm)

    30

  • Rango de temperatura de almacenamiento (ºC)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versión

    Doble

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    32

  • Dimensiones (mm)

    74 x 74 x 31,3

Instalación y mantenimiento

  • Pelacables necesarios (mm)

    11

  • Garra

    Simon 27

  • Instalable en caja de empotrar

    Universal

  • Sentido de instalación

    Horizontal

  • Tipo de instalación

    Apto para superficie y empotrar

  • Extracción de la cubierta

    Únicamente con herramienta

  • Tipo de fijación

    Tornillos

  • Tipo de conexión del terminal

    Rápido

Normativa

  • Garantía

    3 años

  • Normativa

    Dir. 2014/35/UE LVD|Dir. 2011/65/UE RoHS + post. mod.|EN 60669-1:2018|EN IEC 63000:2018

Información logística

  • Alto producto

    0.00MMT

  • Ancho producto

    0.00MMT

  • Profundo producto

    0.00MMT

  • Volumen producto

    0.00MMQ

  • Peso neto

    0.07KGM

  • Peso bruto

    0.07KGM

  • EAN producto

    8421053256039

  • Embalaje

    10

  • Alto embalaje

    83.00MMT

  • Ancho embalaje

    165.00MMT

  • Profundo embalaje

    221.00MMT

  • Volumen embalaje

    3026595.00MMQ

  • Peso neto

    0.68KGM

  • Peso bruto

    0.68KGM

  • EAN embalaje

    8421053003985
