Regulador-conmutador de luz giratorio 1-10 V para lámparas de fluorescencia con carga máxima de 3 A

REFERENCIA: 75317-39
PVR: 107,10€/unidad
EMBALAJE: 1 Ud

INFORMACIÓN BÁSICA

Versión:  Individual
Alimentación:  230 V~
Frecuencia:  50 - 60 Hz
Tipología:  Regulador / Conmutador
Potencia máxima:  3:00 AM
Compatible con halógenas con trafo electrónico:  No
Compatible con bajo consumo:  No
Compatible con fluorescencia:  3:00 AM
Compatible fluorescencia con reactancia electrónica regulable 1-10V:  Con balasto electrónico regulable (Bus 1-10 V)
Compatible con lámpara led:  No
Compatible con motores:  No
Función señalizadora:  No
Nº de elementos que ocupa:  1 elemento
Garra:  Simon 27
Compatibilidad:  Marcos Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 27 Centralizaciones, Simon 28, Simon 31, Simon 44 Aqua, Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Contenido del embalaje:  Regulador y hoja de instrucciones
Observaciones:  En un mismo circuito no se pueden conectar dos reguladores electrónicos de tensión.

INFORMACIÓN TÉCNICA

Sección de cable admitida:  De 1,5 a 2,5 mm
Pelado de cable necesario:  9 mm
Grado IP:  20
Número de contactos:  5
Número de hilos:  4
Número de circuitos controlables:  1
Cantidad máxima por circuito:  1
Compatible con interruptor mecánico:  No
Compatible con conmutador/cruzamiento mecánico:
Compatible con pulsador mecánico:  No
Compatible con auxiliar electrónico:  No
Material de fabricación:  Componentes electrónicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directive 2014/35/UE LVD + Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-2-1:2004 + EN 60669-2-1:2004 A1:2009 + EN 60669-2-1:2004 A12:2010

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Instalable en cajetín de empotrar:  Universal
Intervalo temperatura de funcionamiento:  0 a 40º C
Intervalo temperatura de almacenamiento:  20 a 75º C

DATOS LOGÍSTICOS

Disponible en caja expositora:
Cantidad de embalaje:  1
Unidad medida de la caja:  MM
Alto:  57.000
Ancho:  76.000
Profundo:  76.000
Volumen de la caja :  329232.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  0.090
Unidad peso de la caja:  KGM
Código EAN:  8421053029282
Disponible en caja múltiple:  No
Unidad medida de la caja múltiple:  MM
Unidad medida cantidad de embalaje de la caja múltiple:  UN
Unidad medida volumen de la caja múltiple:  MM3
Unidad peso de la caja múltiple:  KG
Disponible en palet:  No

GALERÍA


Vista frontal regulador-conmutador en salón

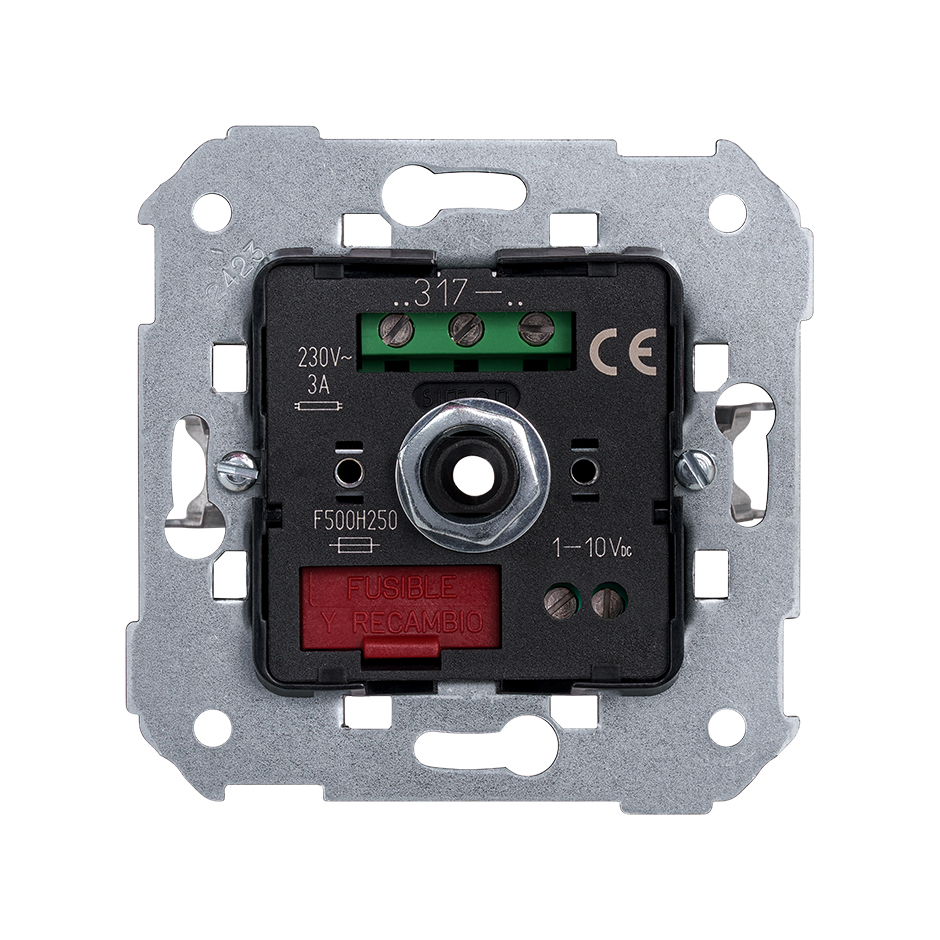

Vista frontal regulador-conmutador 1-10 V


Vista frontal regulador-conmutador con placa y marco Simon 82 Detail Select blanco base aluminio

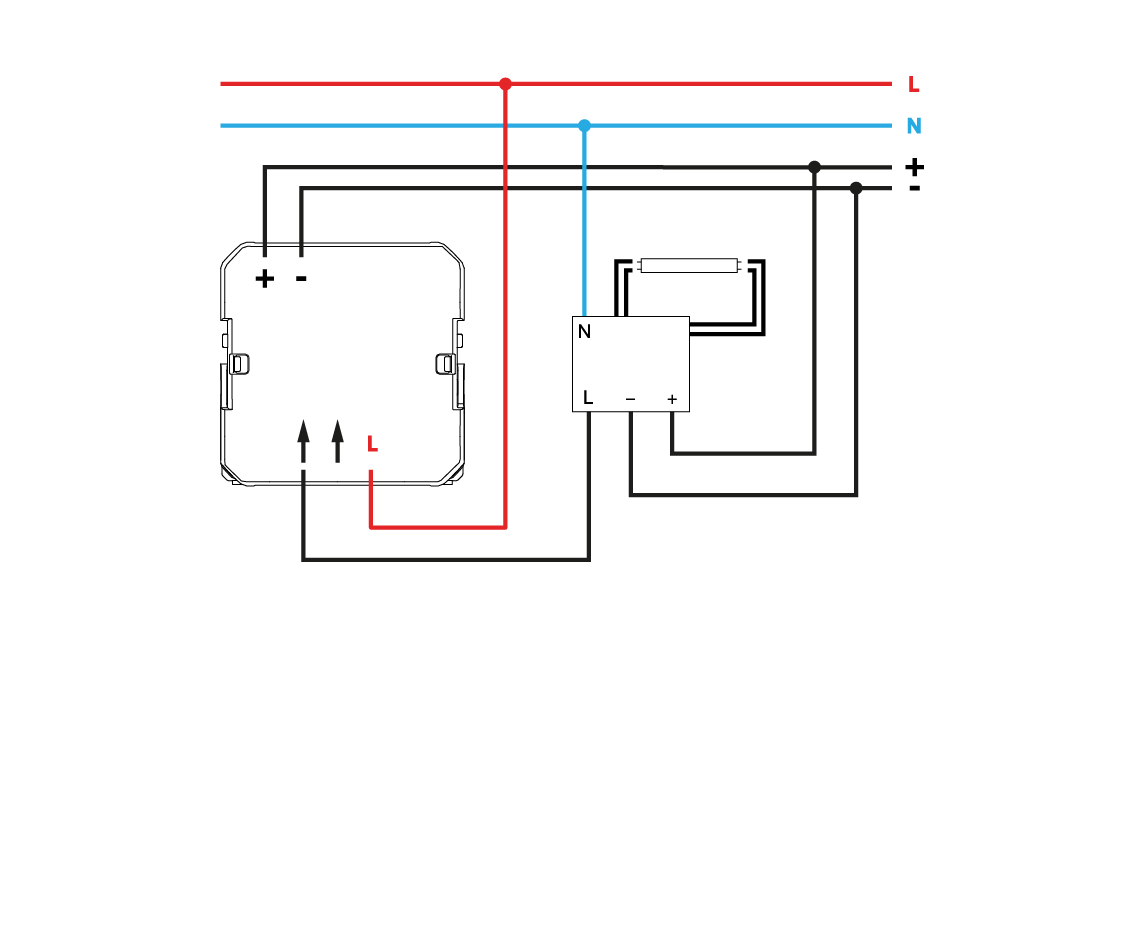

MANUAL DE INSTALACIÓN

manual
Hoja de instrucciones Regulador-conmutador de luz giratorio para lámparas de fluorescencia con carga máxima de 3 A DESCARGAR

PLANO Y COTAS

manual
Plano Regulador / conmutador de luz giratorio para lámparas de fluorescencia con carga máxima de 3 A DESCARGAR

DECLARACIONES DE PRODUCTO

manual
Declaración UE de conformidad Regulador-conmutador de luz giratorio 1-10 V para lámparas de fluorescencia con carga máxima de 3 A DESCARGAR
