Conmutador 10 AX 250V~ con sistema de embornamiento rápido

REFERENCIA: 75201-39
PVR: 8,18€/unidad
EMBALAJE: 10 Uds
Variables de unidades de obras ---> [{TEXTO=Unidad de obra Simon 75, URL=https://www.acae.es/BD/100X/SIMON/F12E____SIM/F12EMVE_SIM/F12EMVE_SIM6/serie-simon-75.html}]-true-true

INFORMACIÓN BÁSICA

Función señalizadora:  No
Nº de elementos que ocupa:  1 elemento
Garra:  Simon 27
Compatibilidad:  Marcos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Contenido del embalaje:  Mecanismo
Observaciones:  Posibilidad de implementar función señalizadora mediante soporte señalizador y tecla con visor.
Serie:  Simon 75
Versión:  Individual
Intensidad:  10 AX
Voltaje:  250 V~
Tipo de embornamiento:  Rápido
Tipo de accionamiento:  Basculante

INFORMACIÓN TÉCNICA

Sección de cable admitida:  De 1,5 a 2,5 mm
Pelado de cable necesario:  11 mm
Grado IP:  21
Material de fabricación:  Componentes metálicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:  Estándar
Mercado disponible:  CE
Funcion Lighting etim:  0

NORMATIVA

Normativa:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Instalable en cajetín de empotrar:  Universal
Intervalo temperatura de funcionamiento:  5 a 40º C
Intervalo temperatura de almacenamiento:  -25 a 50º C

DATOS LOGÍSTICOS

Disponible en caja expositora:
Cantidad de embalaje:  10
Unidad medida de la caja:  MM
Alto:  83.000
Ancho:  165.000
Profundo:  221.000
Volumen de la caja:  3026595.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  0.600
Unidad peso de la caja:  KGM
Código EAN:  8421053003589
Disponible en caja múltiple:
Cantidad de embalaje caja múltiple:  50
Unidad medida de la caja múltiple:  MM
Unidad medida cantidad de embalaje de la caja múltiple:  ZCM
Alto caja múltiple:  223.000
Ancho caja múltiple:  172.000
Profundo caja múltiple:  430.000
Volumen de la caja múltiple:  16493080.000
Unidad medida volumen de la caja múltiple:  MMQ
Peso neto caja múltiple:  3.000
Unidad peso de la caja múltiple:  KGM
Código EAN de la caja múltiple:  8421053040546
Disponible en palet:

GALERÍA


Aplicación conmutador en hotel

aplicacion-marco-simon-82-detail-grafito-rojo-con-tecla-grafito-en-sala-estudio_2.jpg

Aplicación conmutador en sala de estudio

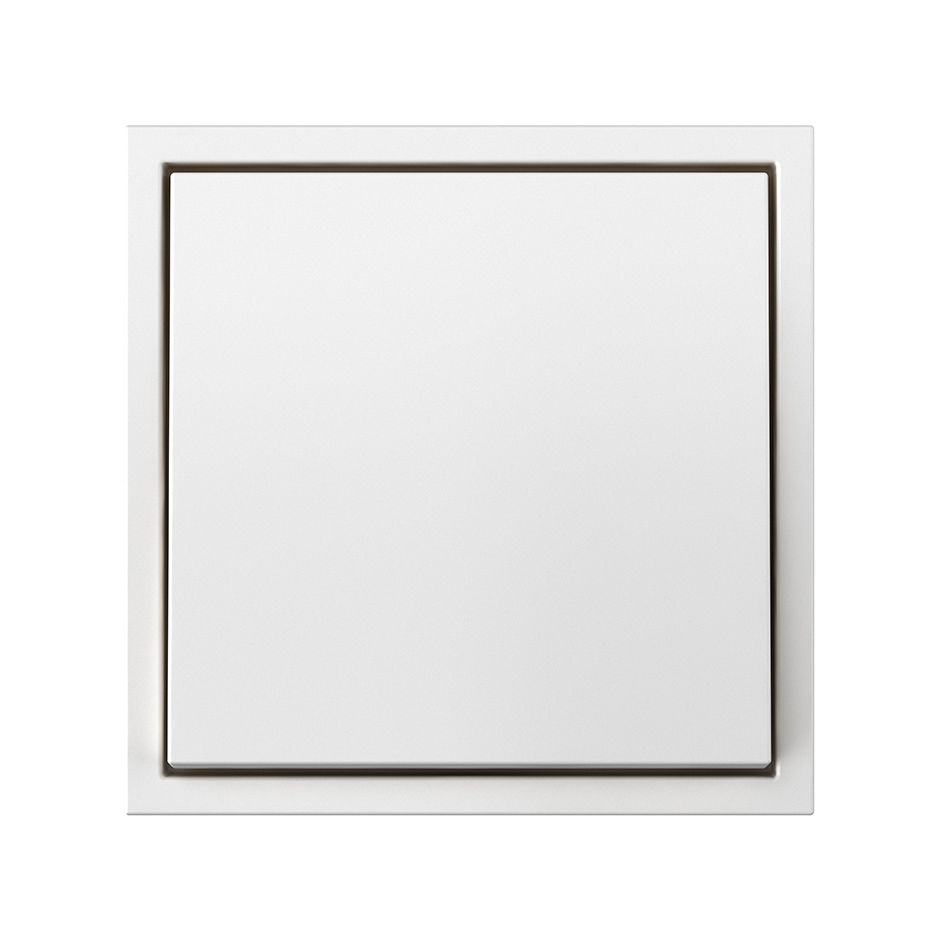

Vista frontal conmutador 10 AX 250V~

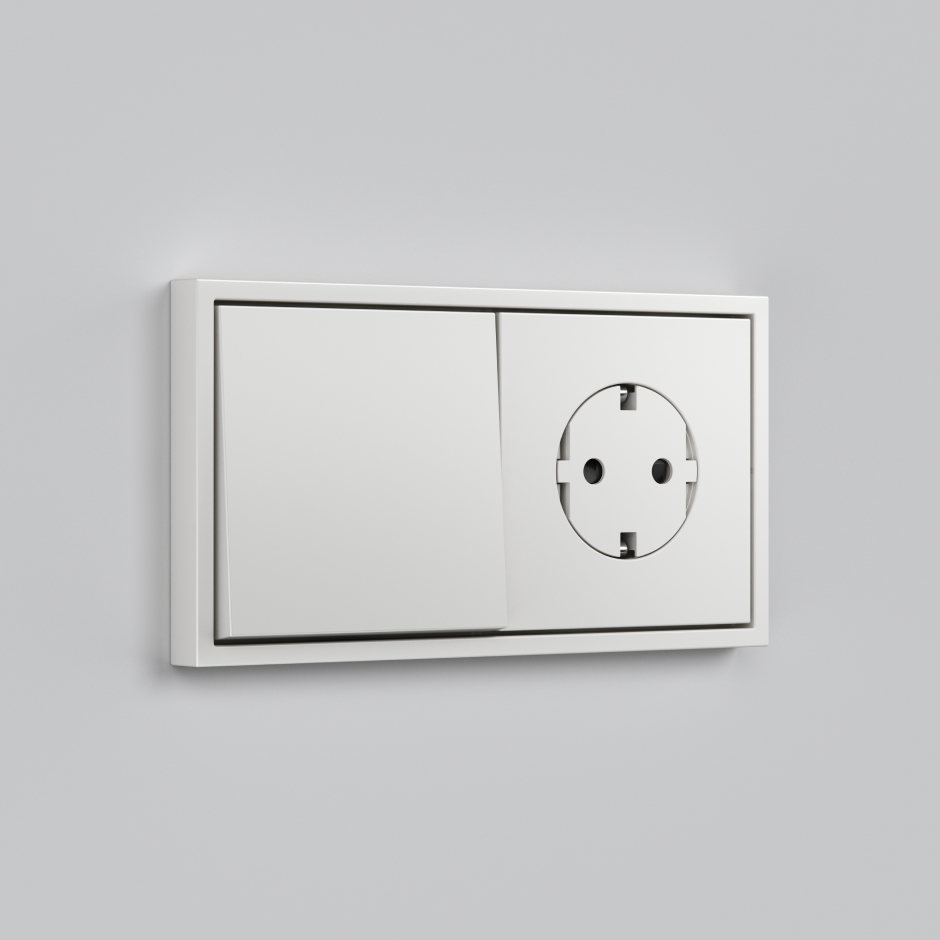

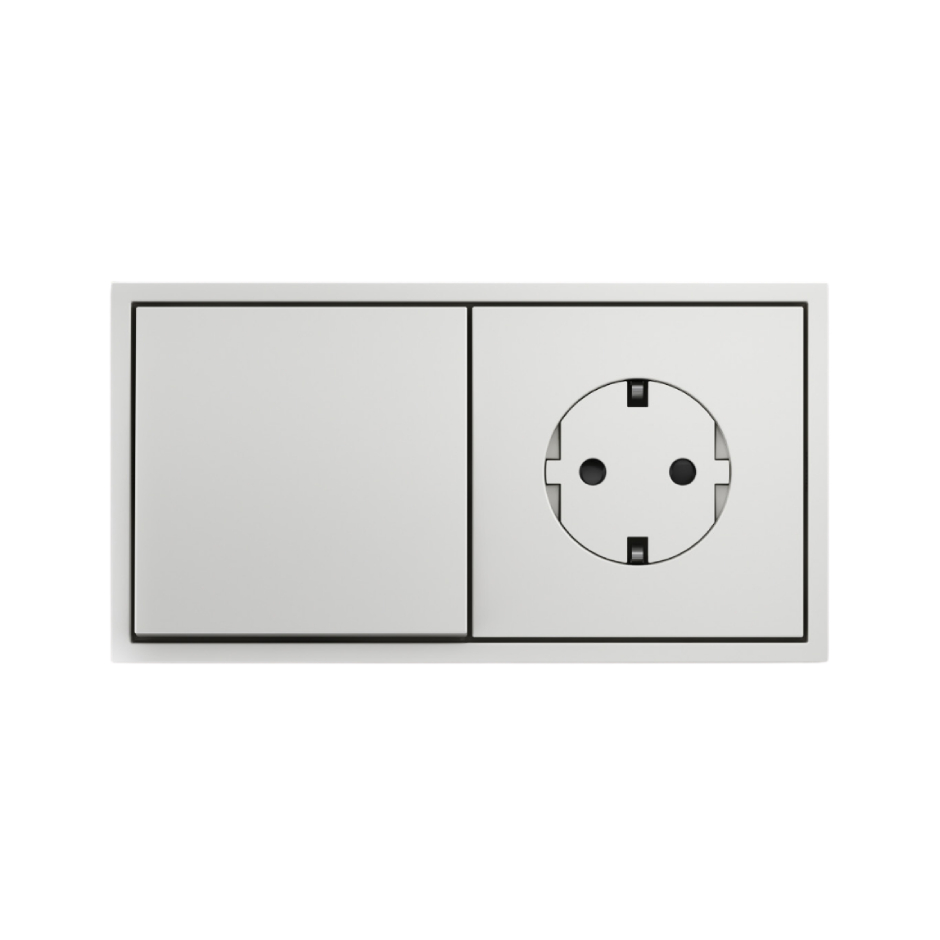

Esta imagen representa la solución combinada de diferentes referencias.
