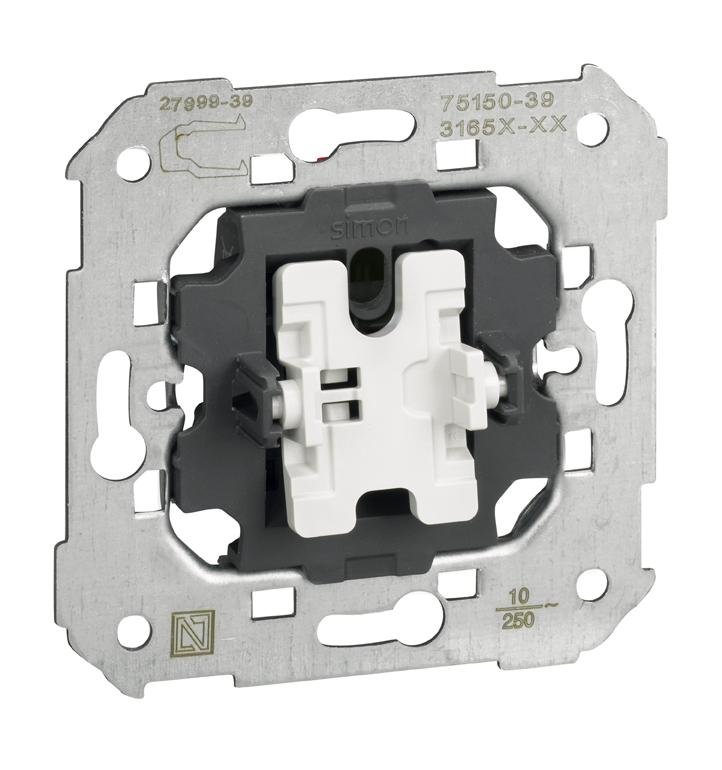

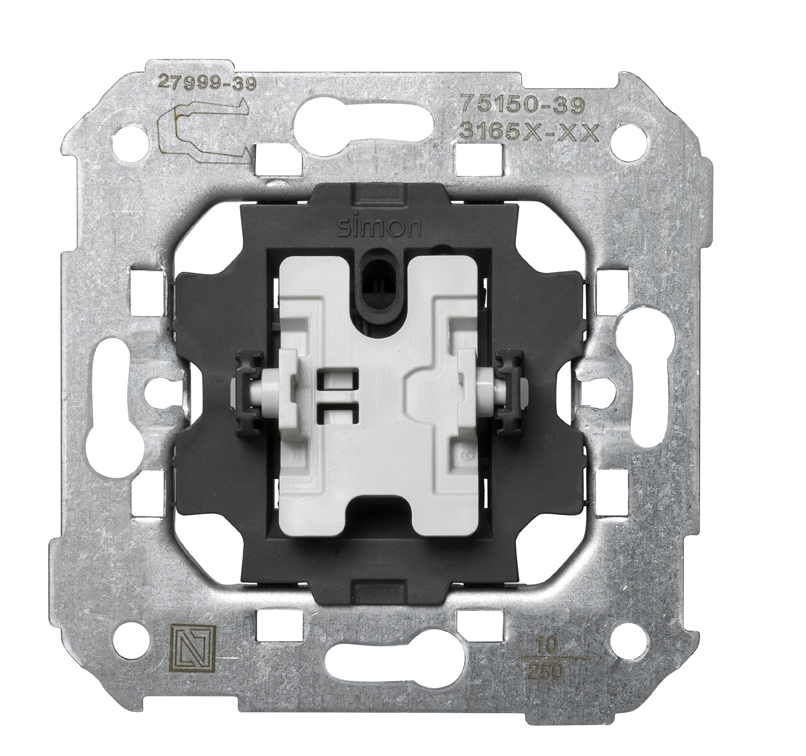

Pulsador 10 A 250V~ con sistema de embornamiento rápido

REFERENCIA: 75150-39
PVR: 8,97€/unidad
Precio antes de impuesto. Tarifa vigente Nº 103.2
EMBALAJE: 10Uds
Variables de unidades de obras ---> -false-false

INFORMACIÓN BÁSICA

Función señalizadora:  No
Nº de elementos que ocupa:  1 elemento
Garra:  Simon 27
Compatibilidad:  Marcos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 y Simon 88
Sentido de instalación:  Montaje incorporado y carta de porte con caja de elevación
Contenido del embalaje:  Mecanismo
Observaciones:  Posibilidad de implementar función señalizadora mediante soporte señalizador y tecla con visor.
Serie:  Simon 75
Versión:  Individual
Intensidad:  10 А
Voltaje:  250 V~
Tipo de embornamiento:  Rápido
Tipo de accionamiento:  Basculante

INFORMACIÓN TÉCNICA

Sección de cable admitida:  De 1,5 a 2,5 mm
Pelado de cable necesario:  11 mm
Grado IP:  20
Material de fabricación:  Componentes metálicos con aislamiento termoplástico libre de halógenos
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para superficie y empotrar
Instalable en cajetín de empotrar:  Universal
Intervalo temperatura de funcionamiento:  5 a 40º C
Intervalo temperatura de almacenamiento:  -25 a 50º C

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  10
Unidad medida de la caja:  MM
Alto:  83.000
Ancho:  165.000
Profundo:  221.000
Volumen de la caja:  3026595.000
Unidad medida volumen de la caja:  MMQ
Peso neto de la caja:  0.580
Unidad peso de la caja:  KGM
Código EAN:  8421053003565
Disponible en caja múltiple:  Sí
Cantidad de embalaje caja múltiple:  50
Unidad medida de la caja múltiple:  MM
Unidad medida cantidad de embalaje de la caja múltiple:  ZCM
Alto caja múltiple:  223.000
Ancho caja múltiple:  172.000
Profundo caja múltiple:  430.000
Volumen de la caja múltiple:  16493080.000
Unidad medida volumen de la caja múltiple:  MMQ
Peso neto caja múltiple:  2.900
Unidad peso de la caja múltiple:  KGM
Código EAN de la caja múltiple:  8421053040324
Disponible en palet:  No

GALERÍA

aplicacion-marco-simon-82-detail-aluminio-frio-grafito-con-tecla-aluminio-frio-en-sala_2.jpg

Aplicación pulsador en sala

aplicacion-marco-simon-82-detail-grafito-aluminio-con-tecla-grafito-en-despacho_2.jpg

Aplicación pulsador en despacho

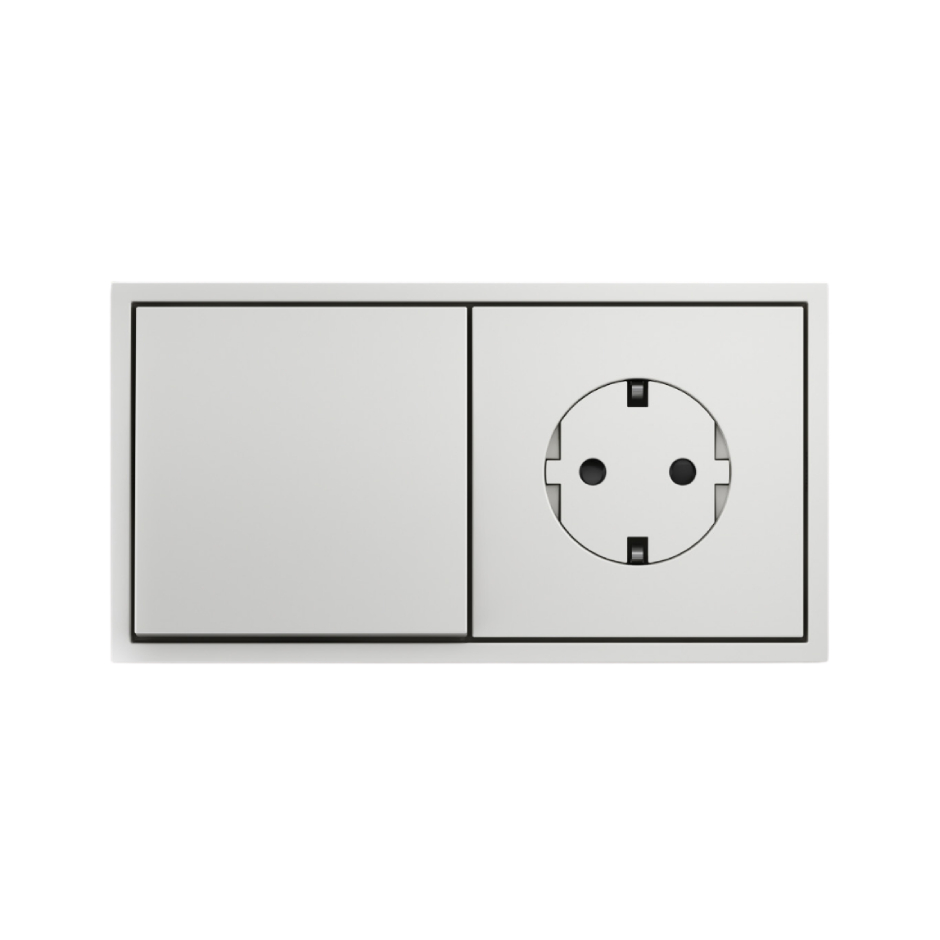

Vista frontal pulsador 10 A 250V~
