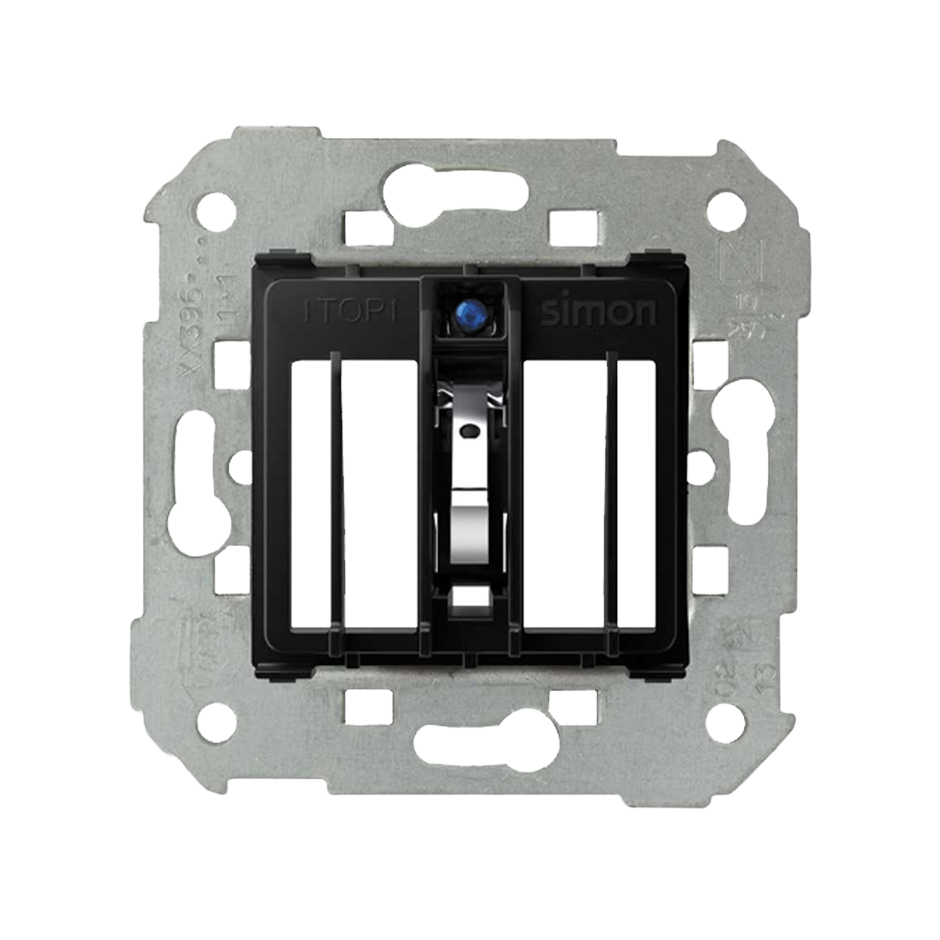

Vista frontal Interruptor/Conmutador para tarjeta con 2 microrruptores con indicador luminoso

Ref
7500550-039

Interruptor/Conmutador para tarjeta con 2 microrruptores con indicador luminoso Simon 75

Precio/Unidad
23,82 €
Embalaje
5 Unidades

Descargas disponibles

Ficha técnica
7500550-039-datasheet-es.pdf

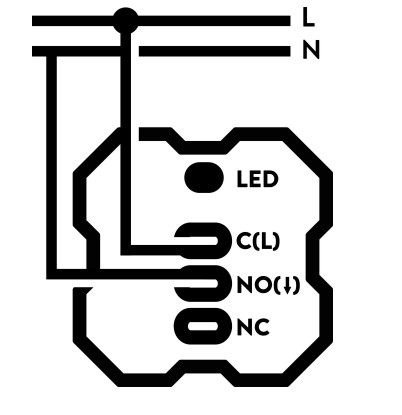

Diagrama técnico

  1. 7500550-039-drawing.jpg [23KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon 75
Series compatibles

Simon 75

Simon 82

Simon 82 Detail

Simon 82 Concept

Simon 82 Nature

<p class=>Vista frontal Tapa con visor para interruptor de tarjeta mecánico o electrónico cava Simon 82 Concept</p>
Ref
8200078-094
Tapa con visor para interruptor de tarjeta mecánico o electrónico cava Simon 82 Concept
<p class=></p>
Ref
8200078-093
Tapa con visor para interruptor de tarjeta mecánico o electrónico aluminio frío Simon 82 Concept
<p class=></p>
Ref
8200078-068
Tapa con visor para interruptor de tarjeta mecánico o electrónico grafito Simon 82 Concept
<p class=></p>
Ref
8200078-064
Tapa con visor para interruptor de tarjeta mecánico o electrónico cava Simon 82 Concept
<p class=></p>
Ref
8200078-061
Tapa con visor para interruptor de tarjeta mecánico o electrónico marfil Simon 82 Concept
<p class=></p>
Ref
8200078-060
Tapa con visor para interruptor de tarjeta mecánico o electrónico blanco Simon 82 Concept
<p class=></p>
Ref
8200078-098
Tapa con visor para interruptor de tarjeta mecánico o electrónico negro mate Simon 82 Concept
<p class=></p>
Ref
8200078-096
Tapa con visor para interruptor de tarjeta mecánico o electrónico titanio Simon 82 Concept
<p class=></p>
Ref
8200078-090
Tapa con visor para interruptor de tarjeta mecánico o electrónico blanco mate Simon 82 Concept
Información de Producto
Soporte
Información básica

  • Compatibilidad

    Marcos Simon 75;82

  • Observaciones

    Se requiere instalar a la salida del mecanismo un contactor. En caso de no hacerlo, la intensidad máxima del conmutador es de 10 A resistivos (1,5A inductivos). Se recomienda proteger los conectores faston con funda termo retráctil.

  • Contenido del embalaje

    Mecanismo

Información técnica

  • Mercado disponible

    CE

  • Sección de cable admitida (mm)

    De 0,5 mm

  • Indicador de consumo (mA)

    1 mA

  • Intensidad (A)

    10 (1,5 ind.) A

  • IP

    IP20

  • Número de elementos posibles

    1 elemento

  • Temperatura de funcionamiento (ºC)

    5 - 40 ºC

  • Rango de temperatura de almacenamiento (ºC)

    -25 - 50 ºC

  • Tipo de mecanismo

    Card

  • Versión

    Individual

  • Voltaje (V~)

    250 V~

Instalación y mantenimiento

  • Instalable en caja de empotrar

    Universal

  • Sentido de instalación

    Horizontal,Vertical

  • Tipo de instalación

    Apto para superficie y empotrar

  • Tipo de conexión del terminal

    Faston

Normativa

  • Normativa

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + + EN 61058:2002 + EN 61058:2002 A2:2008 + EN 61058-2-1:2011

Información logística

  • Peso neto

    0.061KGM

  • Peso bruto

    0.061KGM

  • Embalaje

    5

  • Alto embalaje

    82MMT

  • Ancho embalaje

    83MMT

  • Profundo embalaje

    223MMT

  • Volumen embalaje

    1517738MMQ

  • Peso neto

    0.305KGM

  • Peso bruto

    0KGM

  • EAN embalaje

    8421053208762
