Tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro 8 elementos gris Simon 500 Cima

REFERENCIA: 52053104-035
PVR: 8,66€/unidad
Precio antes de impuesto. Tarifa vigente Nº 101
EMBALAJE: 10 Uds
Variables de unidades de obras ---> [{TEXTO=Unidad de obra Simon 500 Cima, URL=https://www.acae.es/BD/-1X100/EM/EM20/SIMON/CONN____SIM/CI500___SIM/simon-500-cima.html}]-true-true

INFORMACIÓN BÁSICA

Serie:  Simon 500 Cima
Versión:  8 elementos
Número de módulos:  8 módulos
Acabado:  Gris
Disponible en:  2, 4, 6, 8 y 12 elementos
Ampliable:  No
Disponibilidad de KIT:  No
Contenido del embalaje:  Tapa embellecedora
Observaciones:  Elemento opcional. Para combinar con la caja de suelo en caso de no instalar el mismo revestimiento del suelo.

INFORMACIÓN TÉCNICA

Dimensiones:  118 x 247 mm
Profundidad:  5 mm
Resistencia al calor:  +125ºC (según norma IEC 60695-10-2)
Extinguible:  +850ºC / 30 segundos (GWFI según norma IEC 60695-2-11)
Resistencia al aislamiento:  >5 M ? a 500 V
Rigidez dieléctrica:  Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Grado IP:  4X
Grado IK:  8
RAL:  7011
Material de fabricación:  Termoplástico libre de halógenos que garantiza la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directive 2014/35/UE LVD + EN 60670-23:2008

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  En suelo de pavimento y suelo técnico a través de las cajas de suelo regulables o tapas de registro
Tipo de fijación:  Mediante tornillería suministrada
Sentido de instalación:  Horizontal y vertical, acorde a la instalación de la caja de suelo
Extracción de la tapa:  Únicamente con herramienta
Intervalo de temperatura durante la instalación:  -5 a +60º C
Temperatura máxima durante la construcción de la obra:  +90º C
Mantenimiento:  Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  10
Unidad medida de la caja:  MM
Alto:  75.000
Ancho:  165.000
Profundo:  290.000
Volumen de la caja:  3.525
Unidad medida volumen de la caja:  CDM
Peso neto de la caja:  1.340
Peso bruto de la caja:  0.000
Unidad peso de la caja:  KGM
Código EAN:  8421053101544
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA

52053104-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-8-elementos-gris-simon-500-cima-frontal_10.jpg

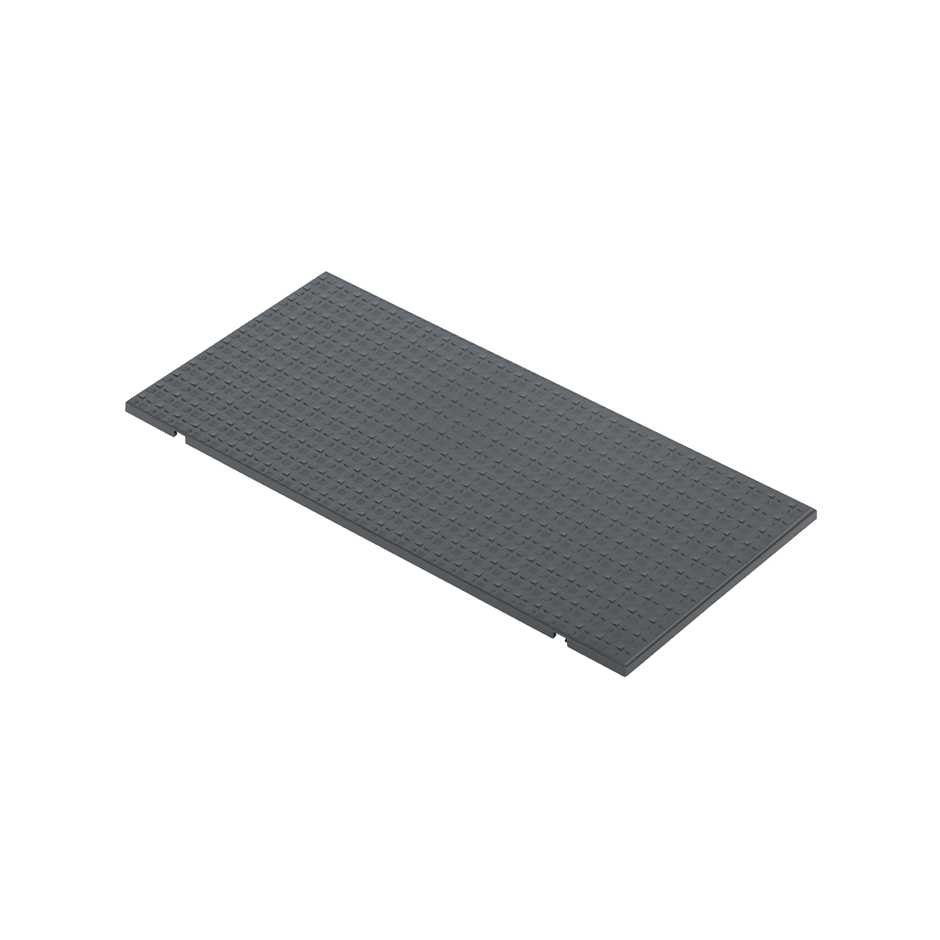

Vista frontal tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro de 8 elementos Simon 500 Cima gris

52050104-035-caja-suelo-regulable-8-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-solucion_10.jpg

Esta imagen representa la solución combinada de diferentes referencias

52053104-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-8-elementos-gris-simon-500-cima-frontal_10.jpg
52050104-035-caja-suelo-regulable-8-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-solucion_10.jpg

MANUAL DE INSTALACIÓN

manual
Hoja de instrucciones tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro para instalación en suelo de pavimento o suelo técnico de 8 elementos gris Simon 500 Cima DESCARGAR

PLANO Y COTAS

manual
Plano tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro para instalación en suelo de pavimento o suelo técnico de 8 elementos gris Simon 500 Cima DESCARGAR

SOLUCIÓN DESGLOSADA

52050104-035-caja-suelo-regulable-8-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-solucion_4.jpg
Combinación de caja de suelo regulable para suelo técnico de 8 elementos con bases dobles de enchufe schuko, placas de voz y datos y tapa embellecedora de enrasamiento Simon 500 Cima gris PVR: 116.83 €
52053104-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-8-elementos-gris-simon-500-cima-frontal_9.jpg
REFERENCIA: 52053104-035 PVR: 8.66 €/unidad Tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro 8 elementos gris Simon 500 Cima
50000089-030-placa-voz-datos-plana-con-guardapolvo-1-elemento-para-2-conectores-rj45-simon-amp-netconnect-beldencdt-brand-rex-ersys-general-cable-adc-krone-molex-ortronics-panduit-rit-y-systimax-blanco-simon-500-cima-frontal_25.jpg
REFERENCIA: 50000089-030 PVR: 6.50 €/unidad Placa de voz y datos plana con guardapolvo 1 elemento para 2 RJ45 compatibilidad otros fabricantes blanco Simon 500 Cima
50010432-030-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-blanco-simon-500-cima-frontal.jpg
REFERENCIA: 50010432-030 PVR: 16.64 €/unidad Base de enchufe schuko doble 16 A 250V~ con dispositivo de seguridad, led y embornamiento 1Click® blanco Simon 500 Cima
50010432-037-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-rojo-simon-500-cima-frontal.jpg
REFERENCIA: 50010432-037 PVR: 16.64 €/unidad Base de enchufe schuko doble 16 A 250V~ con dispositivo de seguridad, led y embornamiento 1Click® rojo Simon 500 Cima
52050104-035-caja-suelo-regulable-8-elementos-instalacion-suelo-tecnico-gris-simon-500-cima-frontal_5.jpg
REFERENCIA: 52050104-035 PVR: 68.39 €/unidad Caja de suelo regulable para 8 elementos en instalación de suelo técnico gris Simon 500 Cima
