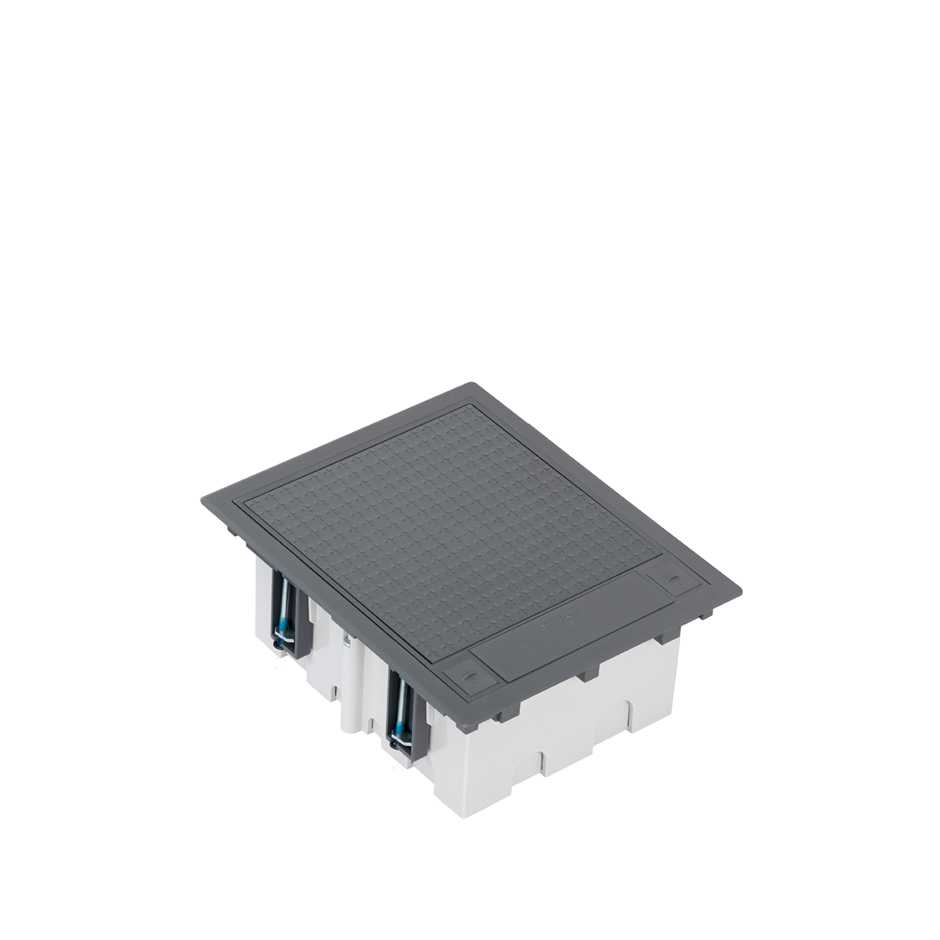

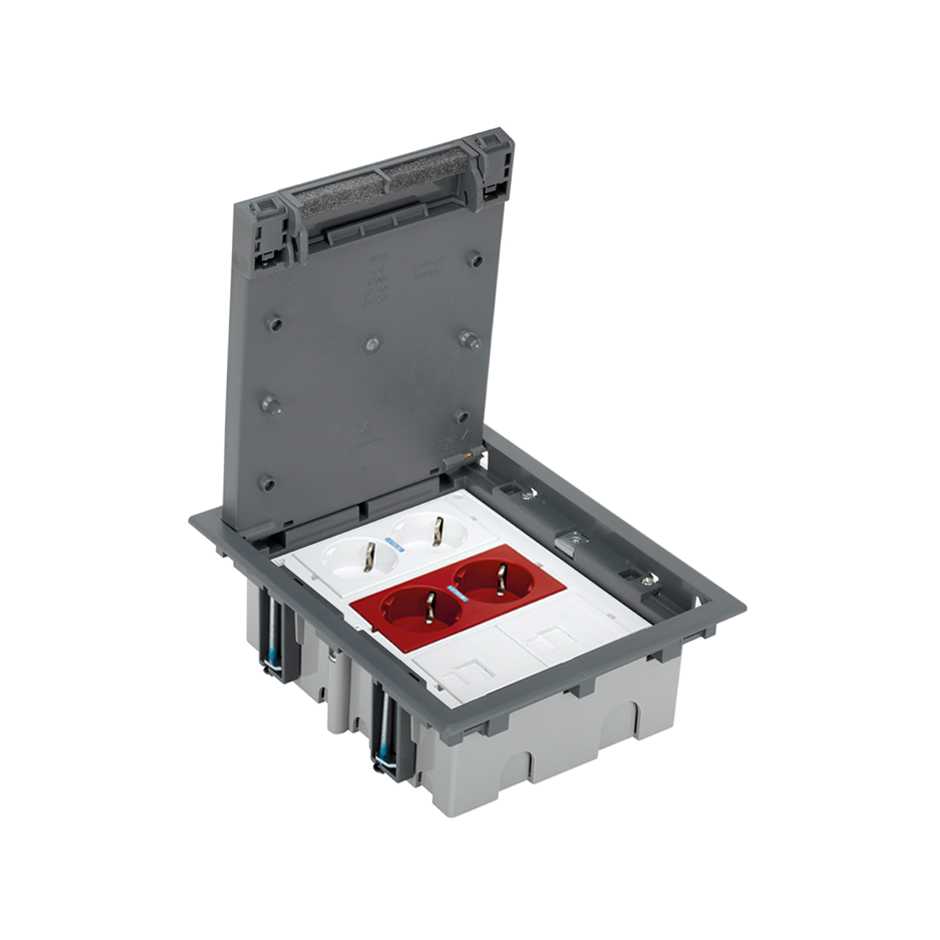

Kit caja de suelo regulable para pavimento 6 elementos con 1 enchufe doble,1SAI doble, 2 placas RJ45 gris Simon 500 Cima
Simon 500 Cima
El Kit para caja de suelo regulable para pavimento seis elementos con un enchufe doble, un SAI doble y dos placas RJ45 en color gris de la serie Simon 500 Cima tiene unas dimensiones de 226 x 187 x 76 mm. Especialmente diseñado para ser instalado en suelo de pavimento, aunque también es apta su instalación en suelo técnico, ha sido fabricado con componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Este kit está diseñado para soportar una intensidad de 16 A y un voltaje de 250 V~. Para completar la instalación del producto debe combinarse con una cubeta de plástico (ref.52052103-035) o con una cubeta metálica (ref.52052203-033). Opcionalmente, puede combinarse con la tapa embellecedora de enrasamiento (ref.52053103-035) en caso de no instalar el mismo revestimiento del suelo.
-
Compatibilidad
Mecanismos Simon 500 CIMA
-
Observaciones
Para completar la instalación del producto debe combinarse con una cubeta de plástico (ref.52052103-035) o con una cubeta metálica (ref.52052203-033). Opcionalmente, puede combinarse con la tapa embellecedora de enrasamiento (ref.52053103-035) en caso de no instalar el mismo revestimiento del suelo.
-
Acabado
Gris
-
Material
Plástico
-
Contenido del embalaje
Kit, tabique metálico, cable toma tierra, tornillería y manual de instalación
-
Mercado disponible
CE
-
Clasificación IK
8
-
Número de agujeros para abrazaderas
8
-
Número de conectores
2
-
Número de agujeros pre-perforados Ø12_5 mm
8
-
Número de agujeros pre-perforados Ø20 mm
2
-
Número de agujeros pre-perforados Ø26 mm
2
-
RAL
7011
-
Sección de cable admitida (mm)
De 1,5 a 2,5 mm
-
Compatible con conectores
Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 y 216005, Brand-Rex©, Systimax©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© y otros fabricantes con clipaje basado en formato Keystone.
-
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
-
Inmunidad electromagnética para cableado VDM
Asegurada mediante la instalación del tabique metálico en los alojamientos habilitados en la caja para tal fin.
-
Formato
Schuko
-
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
-
Resistencia del aislamiento (V-MΩ)
>5 M ? a 500 V
-
Intensidad (A)
16 A
-
IP
IP4X
-
Indicador de consumo LED (mA)
0.55
-
Temperatura máxima de trabajo (ºC)
+90º C
-
Carga máxima (kg)
1700kg
-
Número de conexiones por terminal
1 boca de embornado para el sistema de embornamiento por corte y 2 bocas de embornado para el sistema de embornamiento rápido
-
Número de entradas laterales
12
-
Número de enchufes
2 bases dobles: 1 base doble para circuito de corriente estándar y 1 base doble para circuito de corriente estabilizada
-
Tipo de placa
Flat
-
Protección contra polvo y pequeños objetos
Si, gracias a la inclusión de espuma protectora
-
Dimensión del hueco (mm)
170 x 210 mm
-
Módulo adaptador RJ45
Incluidos en las placas de voz y datos
-
Conector RJ45
No incluidos
-
Placas RJ45 a presión
Keystone I, II, ATT®/Avaya®
-
Tipo de encaje a presión
Keystone I, II, ATT®/Avaya®
-
Rango de temperatura durante la instalación (ºC)
-5 a +60º C
-
Tipo de mecanismo
Insertion
-
Versión
6 elementos
-
Voltaje (V~)
250 V~
-
Profundidad (mm)
76
-
Profundidad del rango de ajuste (mm)
76 mm - 100 mm
-
Dimensiones (mm)
226 x 187 x 76
-
Elevación del marco desde el nivel del suelo (mm)
3.2
-
Dimensiones de la cubierta abatible (mm)
199 x 160 x 15 mm
-
Espacio libre en caja interior con ajuste máximo (mm)
38
-
Espacio libre en caja interior con ajuste mínimo (mm)
13
-
Dimensiones de montaje empotrado del revestimiento (mm)
168 x 206 mm en caso de usar cubeta metálica
-
Dimensiones de la bandeja empotrada (mm)
220 x 227 mm cubeta plástica y 363 x 363 mm cubeta metálica
-
Número de posiciones de apertura de la tapa
2
-
Personalización de las dimensiones de la tapa de empotrar (mm)
160 x 154 x 8 mm
-
Se puede instalar en bandeja
Plástica y metálica
-
Alcance de la garra (mm)
Entre 14 y 54 mm
-
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-2-11)
-
Sentido de instalación
Horizontal,Vertical
-
Tipo de instalación
Especialmente diseñado para ser instalado en suelo de pavimento aunque también es apta su instalación en suelo técnico
-
Número de terminales
3 entradas y 3 salidas
-
Desmontaje del marco
Únicamente con herramienta
-
Extracción de la placa
Únicamente con herramienta
-
Extracción del enchufe
Únicamente con herramienta
-
Tipo de fijación
Mediante fijación de garras sobre la cubeta de pavimento (suministradas en la caja de suelo)
-
Tipo de conexión del terminal
Por corte (1 click®)
-
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
UNE-EN 60.670-23
-
Peso neto
1.525KGM
-
Peso bruto
1.525KGM
-
EAN producto
8421053101391
-
Embalaje
1
-
Alto embalaje
75MMT
-
Ancho embalaje
200MMT
-
Profundo embalaje
230MMT
-
Volumen embalaje
3.45DMQ
-
Peso neto
1.525KGM
-
Peso bruto
0KGM
-
EAN embalaje
8421053101391
