Enlazador eléctrico de 2 bases de enchufe doble para instalar en cajas de pared y envolventes metálicos Simon 500 Cima

REFERENCIA: 50000996-039
PVR: 1,81€/unidad
Precio antes de impuesto. Tarifa vigente Nº 100
EMBALAJE: 20 Uds
Variables de unidades de obras ---> [{TEXTO=Unidad de obra Simon 500 Cima, URL=https://www.acae.es/BD/-1X100/EM/EM20/SIMON/CONN____SIM/CI500___SIM/simon-500-cima.html}]-true-true

INFORMACIÓN BÁSICA

Serie:  Simon 500 Cima
Versión:  2 elementos
Acabado:  Grafito
Disponibilidad de KIT:  Sí
Compatibilidad:  Bases de enchufe dobles Simon 500 Cima
Contenido del embalaje:  Enlazador eléctrico de dos bases de enchufe dobles
Observaciones:  Esta referencia es compatible con cualquier base de enchufe doble de Simon 500 Cima

INFORMACIÓN TÉCNICA

Dimensiones:  156 x 39,5 mm
Grado IP:  20
RAL:  No tiene
Material de fabricación:  Componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  UNE 20.315 / EN 60.998-2-3

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Apto para instalar en bases de enchufe dobles alojadas en envolventes de pared y envolventes metálicos
Tipo de fijación:  Mediante clipaje directo del enlazador (sin necesidad de herramientas) en los contactos del sistema de embornamiento rápido de ambas bases (requiere insertar primero la parte del enlazador con 4 contactos y a continuar con la otra parte ya que tiene posición)
Sentido de instalación:  Vertical acorde al sentido de los mecanismos
Intervalo de temperatura durante la instalación:  -5 a +60º C
Temperatura máxima durante la construcción de la obra:  +60º C en instalación en pared de superficie y +90º C en instalación empotrada en pared
Mantenimiento:  Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  20
Unidad medida de la caja:  MM
Alto:  81.000
Ancho:  92.000
Profundo:  162.000
Volumen de la caja:  1.207
Unidad medida volumen de la caja:  CDM
Peso neto de la caja:  0.260
Peso bruto de la caja:  0.260
Unidad peso de la caja:  KGM
Código EAN:  8421053098196
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA

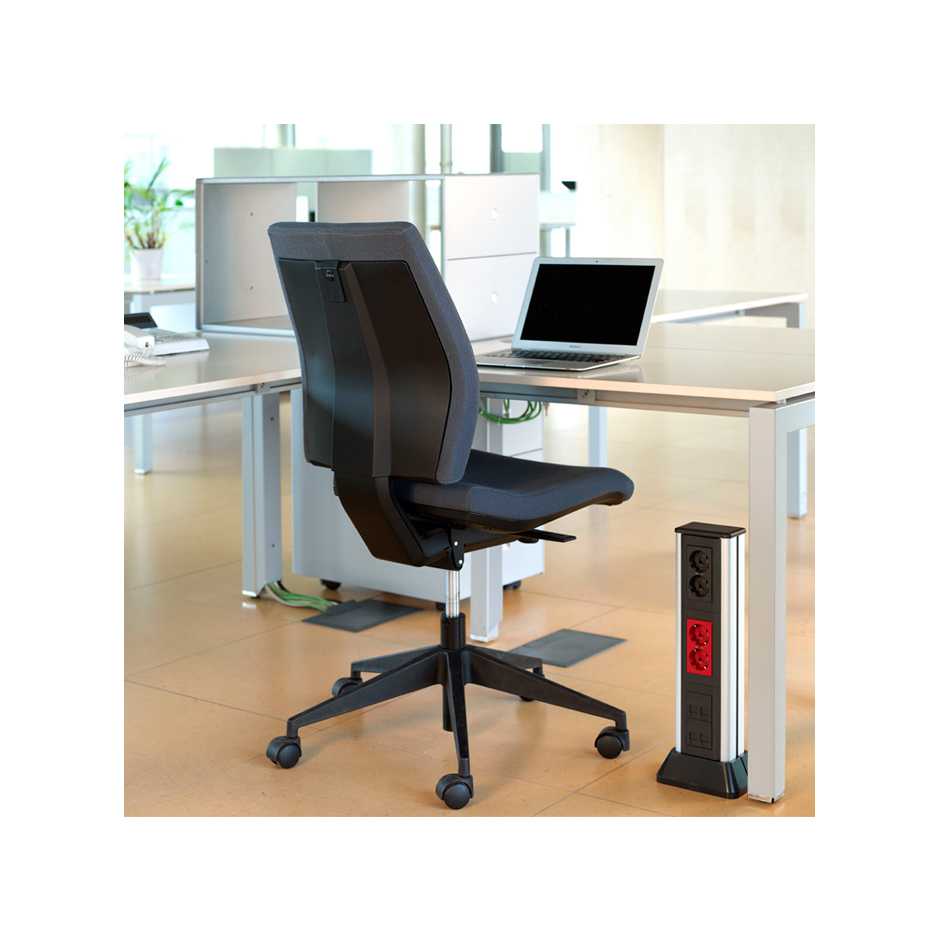

Aplicación enlazador eléctrico de bases de enchufe dobles en oficina


Aplicación tapa base de enchufe doble rojo en hospital

50000996-039-enlazador-electrico-bases-enchufe-dobles-cajas--pared-envolventes-metalicos-simon-500-cima-frontal_7.jpg

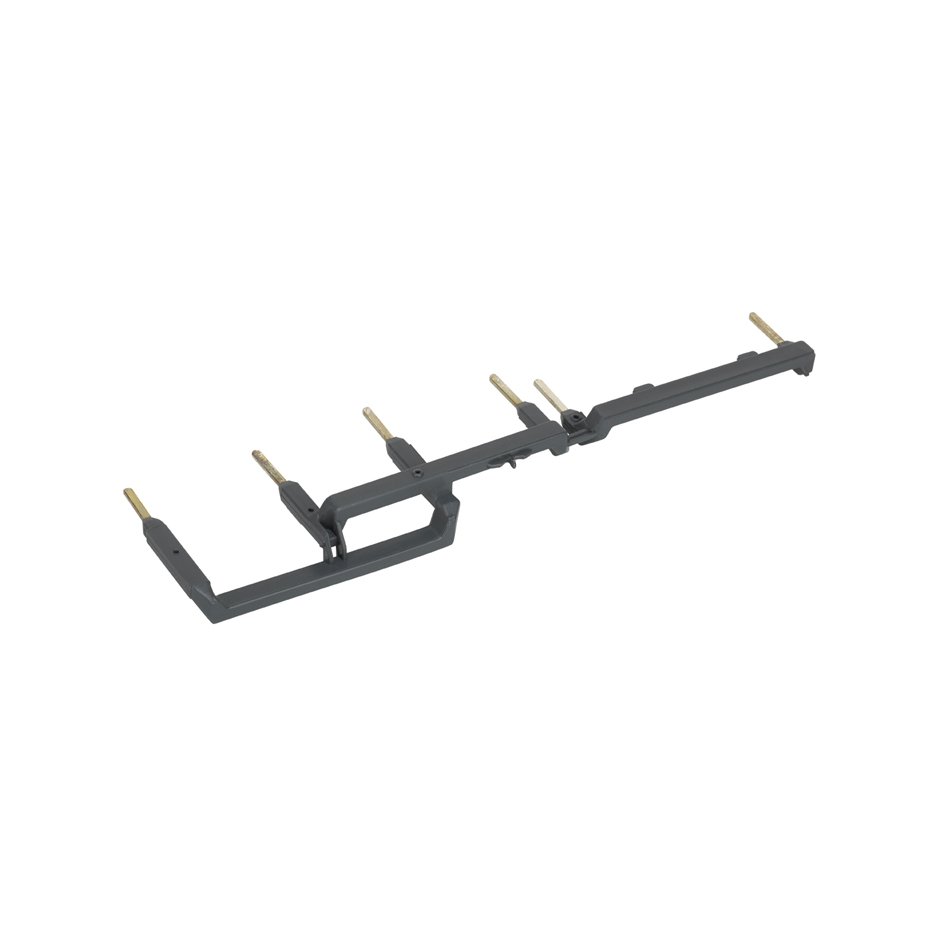

Vista frontal enlazador eléctrico Simon 500 Cima

5100030X-030-kit-caja-pared-superficie-empotrar-6-elementos-2-bases-electricas-dobles-y-placas-voz-datos-2-conectores-rj45-blanco-simon-500-cima-trasera_6.jpg

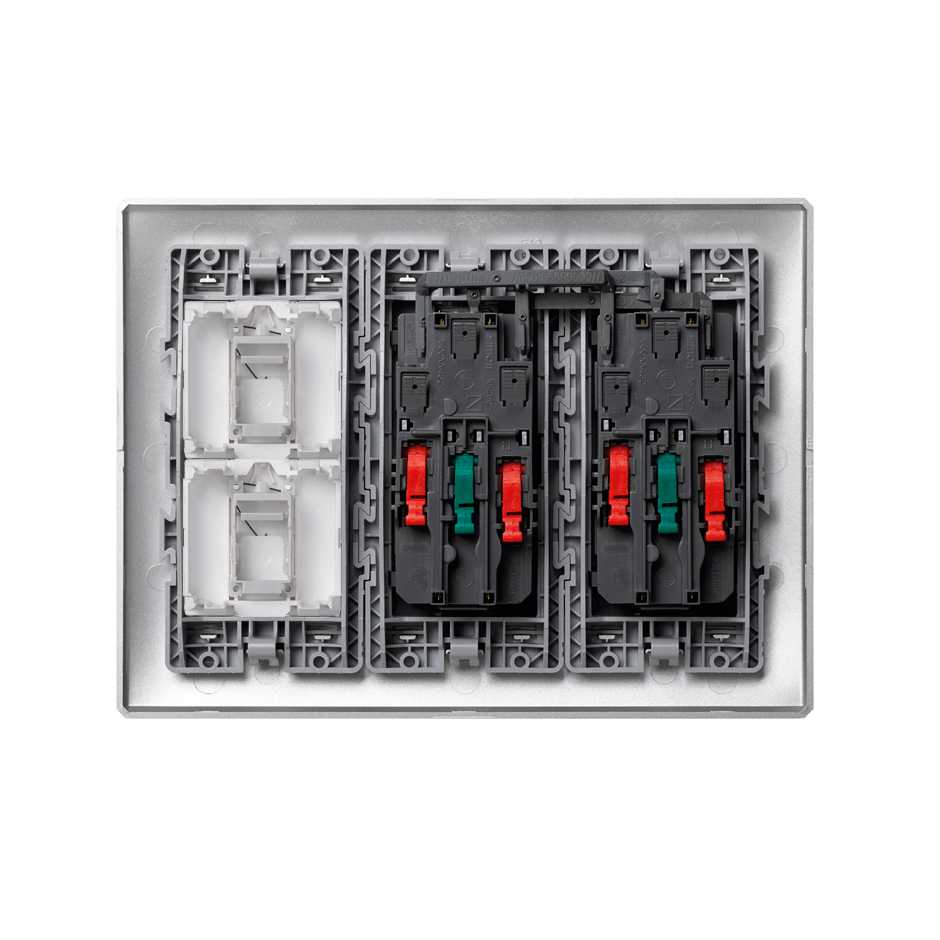

Esta imagen representa la solución combinada de diferentes referencias

50000996-039-enlazador-electrico-bases-enchufe-dobles-cajas--pared-envolventes-metalicos-simon-500-cima-frontal_7.jpg
5100030X-030-kit-caja-pared-superficie-empotrar-6-elementos-2-bases-electricas-dobles-y-placas-voz-datos-2-conectores-rj45-blanco-simon-500-cima-trasera_6.jpg

MANUAL DE INSTALACIÓN

manual
Hoja de instrucciones enlazador eléctrico de dos bases de enchufe dobles para instalar en cajas de pared y envolventes metálicos Simon 500 Cima DESCARGAR

PLANO Y COTAS

manual
Plano enlazador eléctrico de dos bases de enchufe dobles para instalar en cajas de pared y envolventes metálicos Simon 500 Cima DESCARGAR

SERIE COMPATIBLE

Simon 500 CIMA

Simon 500 CIMA

UNIDADES DE OBRA

Unidad de obra Simon 500 Cima ENLACE
