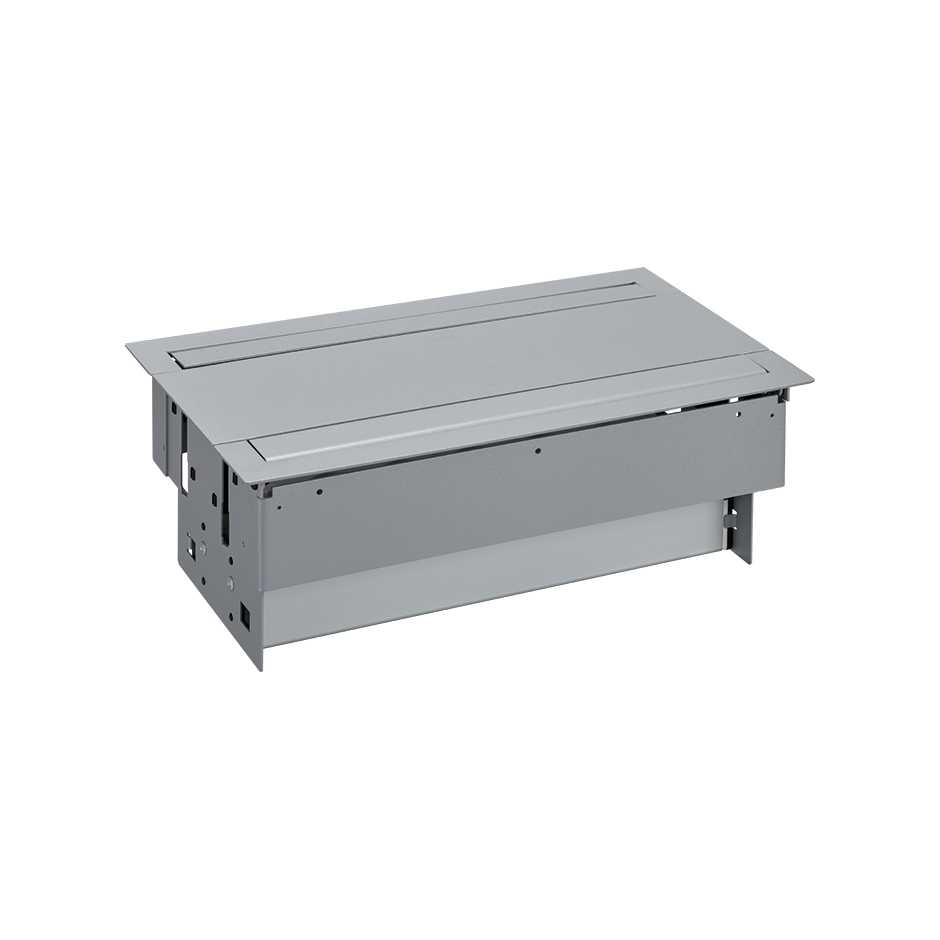

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

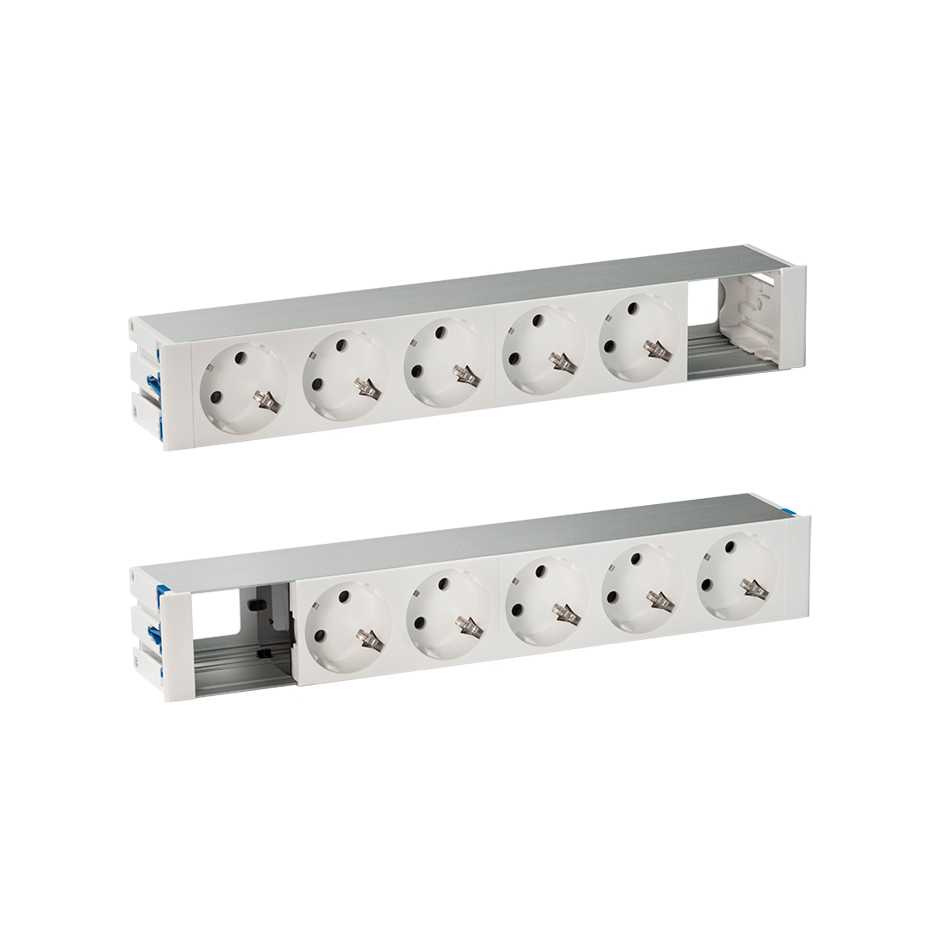

Vista oblicua kit dentro de la mesa Simon 400 (perfil) blanco

Aplicación kit dentro de la mesa completo aluminio en sala de juntas

Ref

47605000-133

Kit dentro de la mesa personalizable con tapa 2 aperturas y aletas, 10 schukos y 2 elementos vacíos aluminio Simon 400

Precio/Unidad

520,35 €

Hasta fin de existencias

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

47605000-133.pdf

Manuales de instalación

991102.pdf [1MB]

Declaración de conformidad

UES0150_3.pdf [399KB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Serie

Simon 400

Series compatibles

Simon 400

Ref

40000191-030

Conectores VGA + mini-jack hembra-hembra con latiguillos y placa incorporada blanco Simon 400

Vista frontal conector USB Simon 400 blanco

Ref

40001191-030

Conector USB Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400

Vista frontal placa de voz y datos plana con guardapolvo Simon 400 blanco

Ref

40000089-030

Placa de voz y datos plana con guardapolvo para 2 conectores RJ45 con clipaje Keystone® I y II blanco Simon 400

Vista frontal conectores 3xRCA audio Simon 400 blanco

Ref

40001193-030

Conectores 3xRCA hembra-hembra con latiguillos y placa incorporada blanco Simon 400

Vista frontal conector HDMI Tipo “A” Simon 400 blanco

Ref

40001194-030

Conector HDMI Tipo “A” hembra-hembra con latiguillo y placa incorporada blanco Simon 400

Vista frontal tapa ciega Simon 400 blanco

Ref

40000800-030

Tapa ciega blanco Simon 400

Información de Producto

Soporte

Información de producto

Dentro de la serie Simon 400 encontramos este kit dentro de la mesa personalizable con tapas de 2 aperturas y aletas, 10 schukos y 2 elementos vacíos acabado en aluminio. Con una resistencia al aislamiento de >5 MO a 500 V y una intensidad de 16 A y un voltaje de 250 V, esta pieza va conectada a la alimentación con un Wieland® gst18i de 3 polos macho aéreo con un latiguillo de 22 centímetros.

Dispone de un mecanismo de elevación manual que permite una integración en cualquier espacio. La resistencia de esta pieza está asegurada gracias a su envolvente en acero pintado y su perfil de aluminio anodizado. Un kit muy seguro frente a incendios ya que Simon fabrica sus tapas y sujeciones en termoplástico autoextinguible y libre de halógenos, evitando así la propagación de la llama y la creación de humos tóxicos.

Un producto muy duradero y de sencillo mantenimiento, un simple paño suave y seco es suficiente para su limpieza.

Información básica

Compatibilidad

Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.
Observaciones

Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).
Acabado

Aluminio
Material

Metal
Contenido del embalaje

Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble

Información técnica

Mercado disponible

CE
Número de entradas traseras

2
RAL

9006
Fuerza dieléctrica

Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato

Schuko
Resistencia al calor (ºC)

+70°C (según norma IEC 60670)
Resistencia del aislamiento (V-MΩ)

>5 MΩ a 500 V
Intensidad (A)

16 A
IP

IP30
Temperatura máxima de trabajo (ºC)

+60°C
Número de elementos posibles

2
Número de enchufes

10 bases para circuito de corriente estandar
Protección contra polvo y pequeños objetos

Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica
Dimensión del hueco (mm)

318 x 175 mm (± 2mm)
Rango de temperatura durante la instalación (ºC)

-5 a +60° C
Tipo de conector de alimentación

Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Versión

4 elementos
Voltaje (V~)

250 V~
Profundidad (mm)

127 mm
Dimensiones (mm)

338 x 185 x 127
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble
Instalación de vídeo
Ver video

Instalación y mantenimiento

Número de posiciones de apertura de la tapa

2
Acceso al cableado

Con aleta metálica
Alcance de la garra (mm)

Entre 20 y 40 mm
Extinción (ºC)

+70 ºC (segundo norma IEC 60670)
Tipo de instalación

Apto para empotrar en mobiliario.
Orientación de la apertura

A 45° y 135°
Desmontaje del marco

Únicamente con herramienta
Extracción de la placa

Únicamente con herramienta
Posibilidades de fijación

Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis
Fijación sin accesorios

Se suministra con todo el material necesario para su instalación.
Tipo de fijación

Mediante apriete lateral de garras suministradas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble
Instalación de vídeo
Ver video
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
