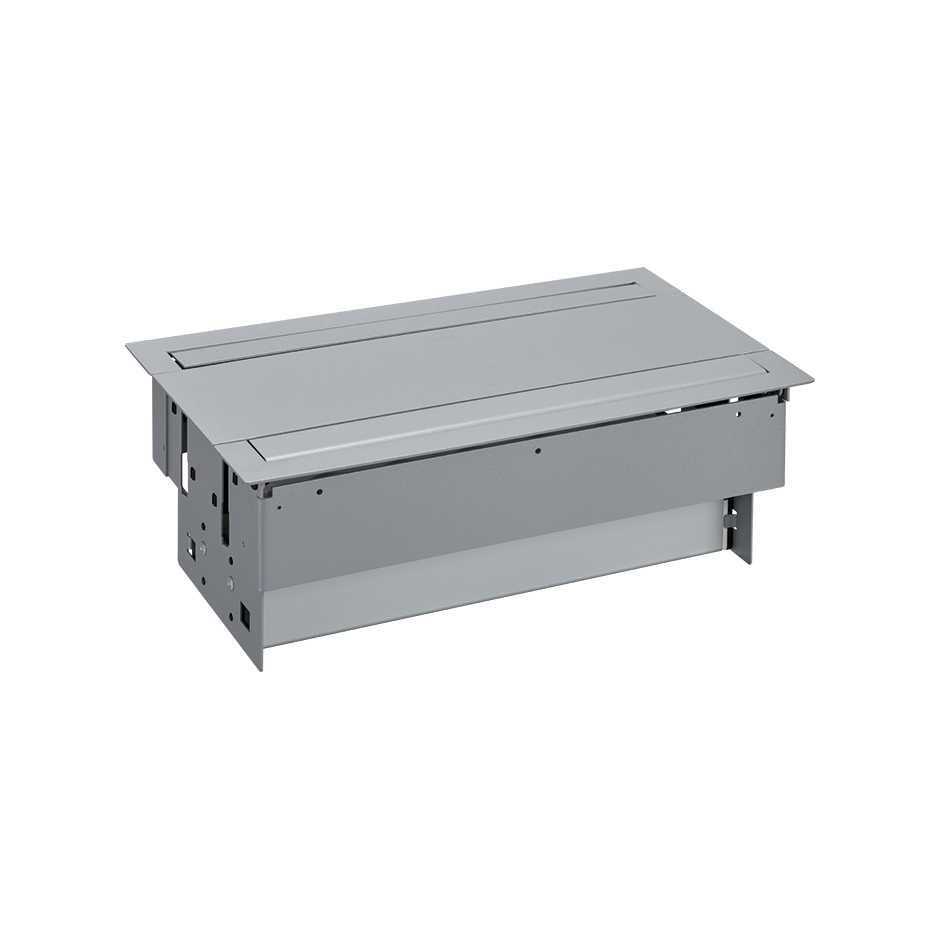

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

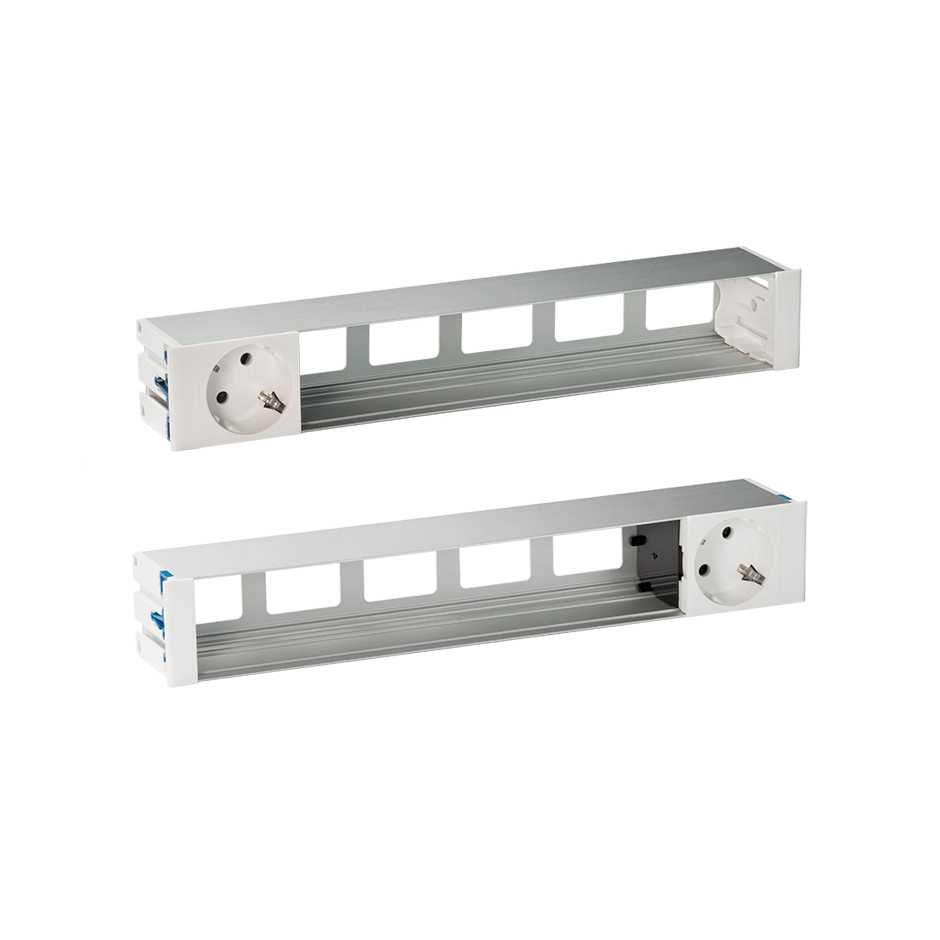

Vista oblicua kit dentro de la mesa Simon 400 (perfil) blanco

Vista oblicua kit dentro de la mesa Simon 400 (perfil) blanco

Aplicación kit dentro de la mesa completo aluminio en sala de juntas

Aplicación kit dentro de la mesa completo aluminio en sala de juntas

Ref
47601000-133

Kit dentro de la mesa personalizable con tapa 2 aperturas y aletas, 2 schukos y 10 elementos vacíos aluminio Simon 400

Precio/Unidad
489,16 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

47601000-133.pdf

Declaración de conformidad
Caracteristicas destacadas
Serie
Simon 400
Series compatibles

Simon 400

Información de producto

Fabricado para voltajes de 250 voltios y 16 amperios de intensidad, Simon nos ofrece este kit dentro de la mesa personalizable con tapa de 2 aperturas y aletas, 2 schukos y 10 elementos vacíos aluminio de la serie Simon 400. Una serie donde destacan las soluciones para empotrar y poder optimizar los espacios de una manera vanguardista y funcional. Dispone de un sistema de elevación manual que permite el acceso a esta pieza de una manera rápida y sencilla.

Simon se esfuerza en ofrecer los mejores diseños, pero utilizando siempre materiales de gran calidad. Un claro ejemplo de ello es su envolvente en acero pintado, un perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos. Gracias a la combinación de estos elementos disponemos de un producto que evita la propagación de la llama y minimiza la aparición de humos tóxicos en caso de incendio y minimiza la aparición de humos tóxicos.

Información básica
  • Compatibilidad

    Funciones de la gama Simon 400 y combinable con la gama de Cableado Eléctrico de Simon.

  • Observaciones

    Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 4000XXX-03X).

  • Acabado

    Aluminio

  • Material

    Metal

  • Contenido del embalaje

    Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa con tapa doble

Información técnica
  • Mercado disponible

    CE

  • Número de entradas traseras

    10

  • RAL

    9006

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP30

  • Temperatura máxima de trabajo (ºC)

    +60°C

  • Número de elementos posibles

    10

  • Número de enchufes

    2 bases para circuito de corriente estandar

  • Protección contra polvo y pequeños objetos

    Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante aleta metálica

  • Dimensión del hueco (mm)

    318 x 175 mm (± 2mm)

  • Rango de temperatura durante la instalación (ºC)

    -5 a +60° C

  • Tipo de conector de alimentación

    Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm

  • Versión

    4 elementos

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    127 mm

  • Dimensiones (mm)

    338 x 185 x 127

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa con tapa doble

  • Instalación de vídeo

    Ver video
Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    2

  • Acceso al cableado

    Con aleta metálica

  • Alcance de la garra (mm)

    Entre 20 y 40 mm

  • Extinción (ºC)

    +70 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Apto para empotrar en mobiliario.

  • Orientación de la apertura

    A 45° y 135°

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Posibilidades de fijación

    Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis

  • Fijación sin accesorios

    Se suministra con todo el material necesario para su instalación.

  • Tipo de fijación

    Mediante apriete lateral de garras suministradas con el cerramiento. Posibilidad opcional de sujetar el gabinete con tornillos a través de los orificios provistos en los lados del chasis del gabinete.

  • Descripción Vídeo

    Instalación Simon 400 dentro de la mesa con tapa doble

  • Instalación de vídeo

    Ver video
  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN 50581:2012;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;

Información logística
  • Peso neto

    3.5 KGM

  • Peso bruto

    3.5 KGM

  • EAN producto

    8421053197455

  • Embalaje

    1

  • Alto embalaje

    370 MMT

  • Ancho embalaje

    135 MMT

  • Profundo embalaje

    200 MMT

  • Volumen embalaje

    9990000 MMQ

  • Peso neto

    3.5 KGM

  • EAN embalaje

    8421053197455
